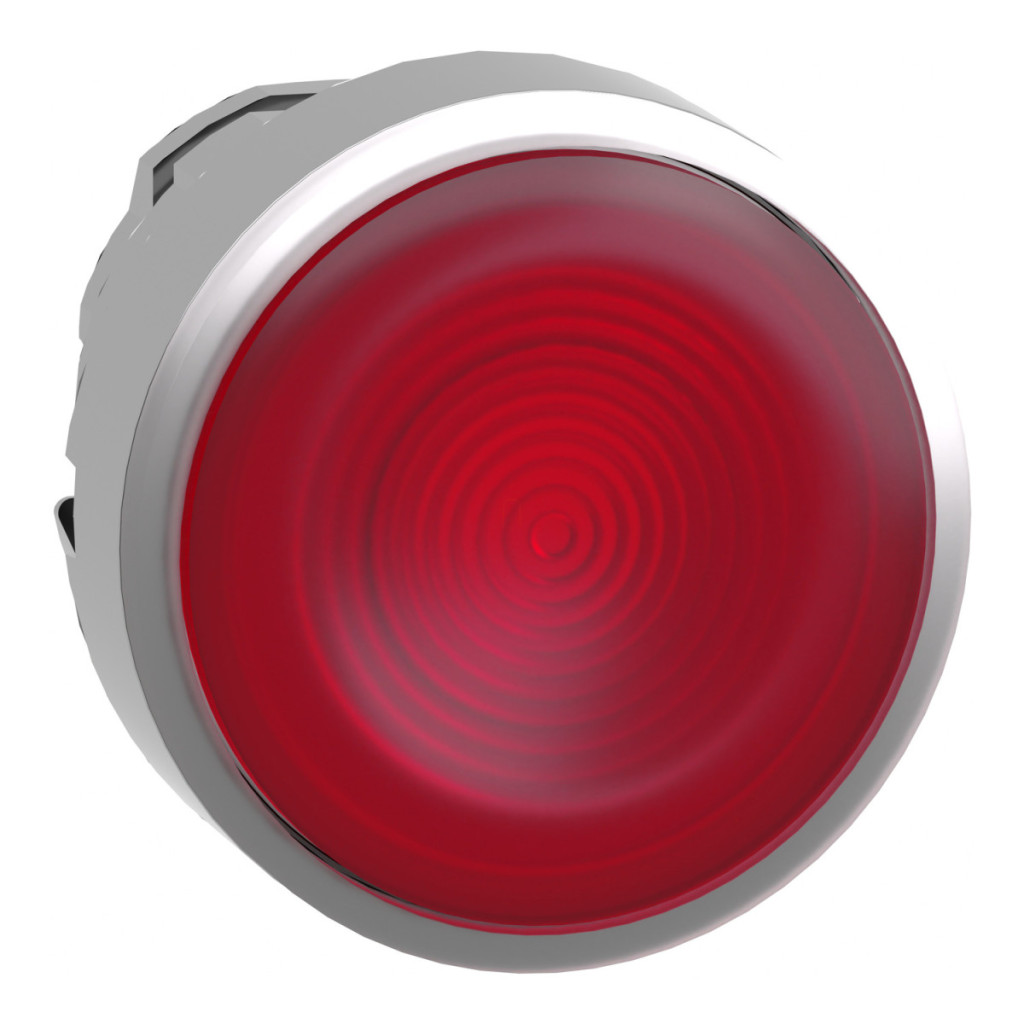

Capul butonului iluminat Schneider Electric ZB4BW343S din seria Harmony XB4 reprezintă o calitate excepțională pe piața elementelor de control industrial. Acest cap buton iluminat roșu, cu placă frontală din metal cromat, este alegerea perfectă pentru mediile în care fiabilitatea și durabilitatea sunt cerințe esențiale. Produsul are un diametru standard de montare de 22,5 mm, fiind compatibil cu majoritatea panourilor de comutare și panourilor de control standard. Capul de control ZB4BW343S poate fi utilizat cu blocuri LED universale, oferind o mare flexibilitate într-o varietate de aplicații. Funcționarea cu revenire prin arc asigură revenirea automată a butonului la poziția normală după eliberare. Lentila roșie, canelată, oferă o vizibilitate excelentă chiar și în condiții de iluminare ambientală puternică, fiind ideală pentru avertizare, oprire de urgență sau alte funcții de control critice. Specificațiile tehnice ale produsului sunt impresionante: o durată de viață mecanică de 10 milioane de cicluri de funcționare garantează o durabilitate remarcabilă. Butonul are dimensiuni compacte (29 mm lățime, 29 mm înălțime, 30 mm adâncime), ceea ce facilitează instalarea chiar și în spații înguste. Clasele de protecție IP66, IP67, IP69 și IP69K oferă o protecție excepțională împotriva pătrunderii apei și a prafului, în timp ce clasele NEMA 13 și NEMA 4X garantează o funcționare fiabilă chiar și în cele mai dure medii industriale. ZB4BW343S a fost proiectat pentru a fi utilizat în condiții extreme: funcționează într-un interval de temperatură de la -40 °C la +70 °C și poate rezista la o presiune a jetului de apă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența produsului la vibrații și șocuri (rezistență la vibrații cu frecvență de 5 gn și rezistență la șocuri de 30 gn și 50 gn) sporește și mai mult fiabilitatea acestuia în medii industriale dure. Diferitele coduri de asamblare electrică (M1, M2, M6, M10) permit o utilizare versatilă pentru diferite cerințe de conectare, fie pentru montarea frontală a blocurilor simple sau duble, combinate cu LED-uri integrate sau chiar transformatoare.
Schneider Electric Harmony XB4 - ZB4BW343S - cap metalic iluminat cu buton, Ø22, retur, pentru LED încorporat, cu lentilă canelată, roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB4
Compatibilitate produs: LED universal
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Roșu plat, nemarcat
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici de mediu: Mediu cu lumină ambientală puternică
Culoarea capacului/actuatorului sau lentilei: Roșu
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică:
M1 <6 contacte utilizând blocuri simple cu montare frontală și LED integrat
M2 <6 contacte utilizând blocuri simple și duble cu montare frontală și LED integrat
M6 <2 contacte utilizând blocuri simple cu montare frontală, LED integrat și transformator
M10 <2 contacte utilizând blocuri simple cu montare frontală, LED integrat
Prezentarea dispozitivului: Componente de bază
Mediu
Grad de protecție: TH -40...70 °C
Temperatura aerului ambiant de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA:
NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde:
JIS C8201-5-1
IEC 60947-1
IEC 60947-5-5
CSA C22.2 Nr. 14
IEC 60947-5-1
UL 508
IEC 60947-5-4
JIS C8201-1
Certificări de produs:
CSA
LROS (Lloyds register of shipping)
BV
UL listat
DNV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact:
30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
