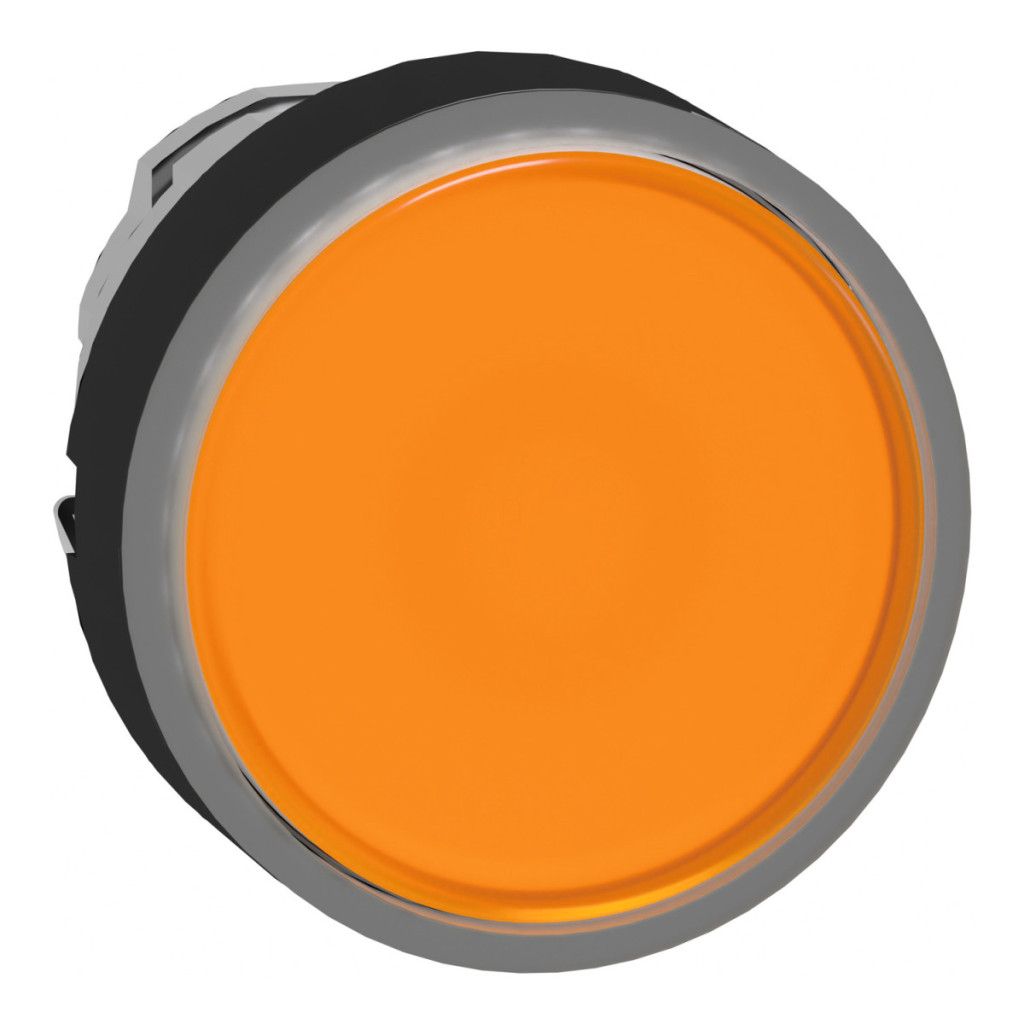

Capul butonului iluminat Schneider Electric Harmony XB4 seria ZB4BW3537 este un element de control extrem de durabil pentru utilizare în medii industriale, oferind combinația perfectă între funcționalitate și fiabilitate. Acest buton portocaliu cu revenire prin arc se potrivește într-un orificiu de montare standard de 22 mm, fiind compatibil cu majoritatea panourilor de control și interfețelor industriale. Produsul este fabricat din materiale de înaltă calitate și are o ramă metalică neagră, care nu numai că arată bine, dar și crește durabilitatea în medii industriale dure. Butonul portocaliu cu suprafață de apăsare plană și design nemarcat este compatibil cu unitățile LED universale, permițând o utilizare flexibilă în diverse aplicații de control. Produsul are o suprafață netedă a lentilei, care oferă o senzație plăcută utilizatorilor. Capul butonului ZB4BW3537 are proprietăți mecanice remarcabile, inclusiv o durată de viață proiectată de 10 milioane de cicluri de funcționare, asigurând o funcționare pe termen lung, fără probleme. Dispozitivul este, de asemenea, rezistent la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și are protecție IP66, IP67, Protecție IP69 și IP69K împotriva prafului și umezelii, precum și certificare NEMA 13 și NEMA 4X, asigurând performanțe fiabile chiar și în condiții de mediu extreme. Clasa de rezistență la impact IK06 oferă protecție suplimentară împotriva impactului fizic. Produsul este extrem de versatil, deoarece poate fi utilizat într-o varietate de configurații electrice: în configurația M1 cu <6 contacte, utilizând blocuri simple pentru montarea pe panoul frontal cu LED încorporat; în configurația M2 cu <6 contacte, utilizând blocuri simple și duble pentru montarea pe panoul frontal cu LED încorporat; în configurația M6 cu <2 contacte, utilizând blocuri simple pentru montarea pe panoul frontal cu LED încorporat și transformator; și în configurația M10 cu <2 contacte, utilizând blocuri simple pentru montarea pe panoul frontal cu LED încorporat. Produsul poate fi utilizat în intervale de temperatură extreme (-40 °C până la +70 °C), fiind potrivit pentru aplicații în exterior sau interior cu condiții de temperatură extreme. ZB4BW3537 este conform cu mai multe standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 508, CSA C22.2 Nr. 14 și este certificat de CSA, LROS, BV, UL și DNV, garantând calitatea și conformitatea pe piața globală.
Schneider Electric Harmony XB4 - ZB4BW3537 - buton metalic iluminat, Ø22, retur, pentru LED încorporat, portocaliu, margine neagră date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB4
Compatibilitate produs: LED încorporat
Material placă frontală: Metal negru
Tip cap: Standard
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile de: 1
Forma capului unității de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Portocaliu plat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Caracteristici suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Greutate netă: 0,026 kg
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: M1 < 6 contacte utilizând blocuri simple cu montare pe panou frontal și LED încorporat
M2 < 6 contacte utilizând blocuri simple și duble cu montare pe panou frontal și LED încorporat
M6 < pentru 2 contacte utilizând blocuri simple pentru montare pe panoul frontal cu LED și transformator încorporat
M10 < pentru 2 contacte utilizând blocuri simple pentru montare pe panoul frontal cu LED încorporat
Descrierea dispozitivului: Componente de bază
Parametri de mediu
Protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: JIS C8201-5-1
IEC 60947-5-5
IEC 60947-5-4
UL 508
CSA C22.2 Nr. 14
IEC 60947-1
IEC 60947-5-1
JIS C8201-1
Certificări ale produsului: CSA
LROS (Lloyds register of shipping)
BV
UL listed
DNV
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Montare și conectare
Grosime minimă a plăcii de circuit: 1,6 mm / 0,06 in.
Diametru decupaj: 22,4 mm ± 0,1 / 0,88 in. ± 0,004
Orientarea corpului/inelului de montare ZB4 BZ009: ± 2°30' (cu excepția decupajelor marcate cu a și b)
Cuplu de strângere pentru șuruburi ZBZ 006: 0,6 N.m (5,3 lbf.in) max.
