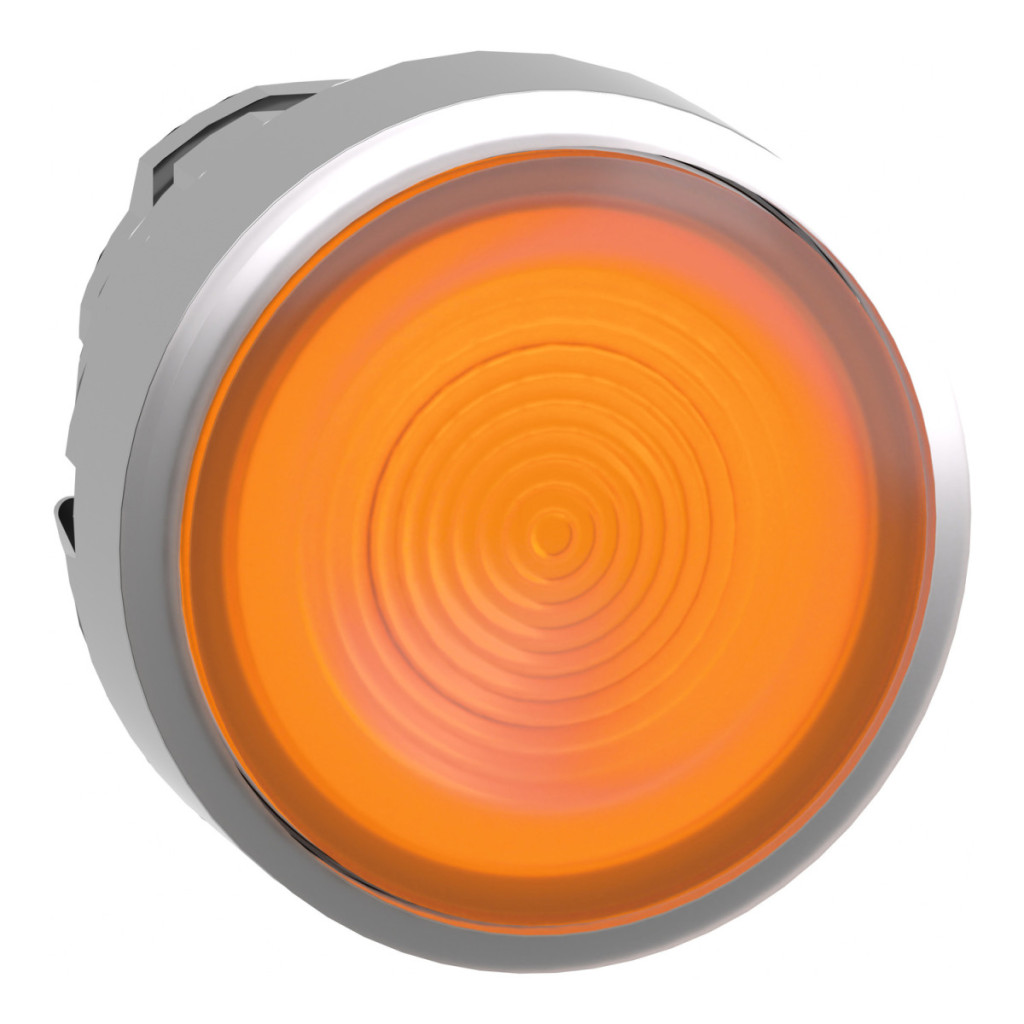

Capul metalic iluminat al butonului Schneider Electric Harmony XB4 seria ZB4BW353S este o unitate de control electric de înaltă calitate, concepută pentru aplicații industriale, oferind performanțe și durabilitate remarcabile chiar și în cele mai solicitante medii. Acest buton portocaliu, cu diametrul de 22 mm și lentilă canelată, este alegerea ideală pentru aplicații în care vizibilitatea ridicată și funcționarea fiabilă sunt esențiale. Capul butonului ZB4BW353S este compatibil cu blocuri LED universale, oferind opțiuni flexibile de iluminare. Dispozitivul este extrem de durabil: designul metalic cromat nu numai că arată bine, dar oferă și o rezistență excepțională la impactul mecanic. Produsul are o durată de viață mecanică remarcabilă de 10 milioane de cicluri, ceea ce garantează o funcționare pe termen lung, fără probleme, în medii industriale. Butonul este echipat cu un mecanism de revenire cu arc, asigurând o comutare precisă și fiabilă la fiecare utilizare. Parametrii tehnici ai capului butonului ZB4BW353S sunt impresionanți: are clase de protecție IP66, IP67, IP69 și IP69K, ceea ce înseamnă că este perfect protejat împotriva pătrunderii prafului și a apei, chiar și atunci când este spălat la presiune înaltă (7000000 Pa la 55 °C). Clasa IK06 asigură rezistența la impactul mecanic. Produsul poate fi utilizat într-un interval larg de temperaturi (-40...70 °C) atât în timpul funcționării, cât și în timpul depozitării, asigurând o funcționare fiabilă chiar și în condiții extreme. Capul butonului este deosebit de potrivit pentru utilizarea în încăperi cu iluminare ambientală puternică, unde culoarea portocalie și lentila canelată contribuie la menținerea unei bune vizibilități. Capul butonului ZB4BW353S permite configurații electrice versatile: poate fi utilizat cu codul M1 (<6 contacte cu blocuri simple, montare frontală, LED integrat), codul M2 (<6 contacte cu blocuri simple și duble, montare frontală, LED integrat), cod M6 (<2 contacte cu blocuri simple, montare frontală, LED integrat și transformator) sau cod M10 (<2 contacte cu blocuri simple, montare frontală, LED integrat). Produsul este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, și are certificări precum CSA, LROS, BV, UL și DNV. Acest cap de buton Schneider Electric ZB4BW353S este alegerea perfectă pentru panouri de control, mașini industriale și orice aplicație în care feedback-ul vizual fiabil și funcționarea de lungă durată sunt de o importanță primordială.
Schneider Electric Harmony XB4 - ZB4BW353S - cap metalic iluminat cu buton, Ø22, retur, pentru LED încorporat, cu lentilă canelată, portocaliu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB4
Compatibilitatea produsului: LED universal
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc
Profil operator: Portocaliu neted, fără marcaje
Informații suplimentare despre operator: Cu lentilă canelată
Caracteristici de mediu: Mediu cu lumină ambientală puternică
Culoarea capacului/actuatorului sau lentilei: Portocaliu
Dimensiuni
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Performanță
Rezistență la spălatoare de înaltă presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: M1 <6 contacte utilizând blocuri simple în montarea pe panoul frontal cu LED integrat
M2 <6 contacte utilizând blocuri simple și duble în montarea pe panoul frontal cu LED integrat
M6 <2 contacte utilizând blocuri simple în montarea pe panoul frontal cu LED integrat și transformator
M10 <2 contacte utilizând blocuri simple în montarea pe panoul frontal cu LED integrat
Caracteristici de mediu
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categoria de supratensiune: Clasa I conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-1, JIS C8201-5-1, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, UL listat, DNV
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
