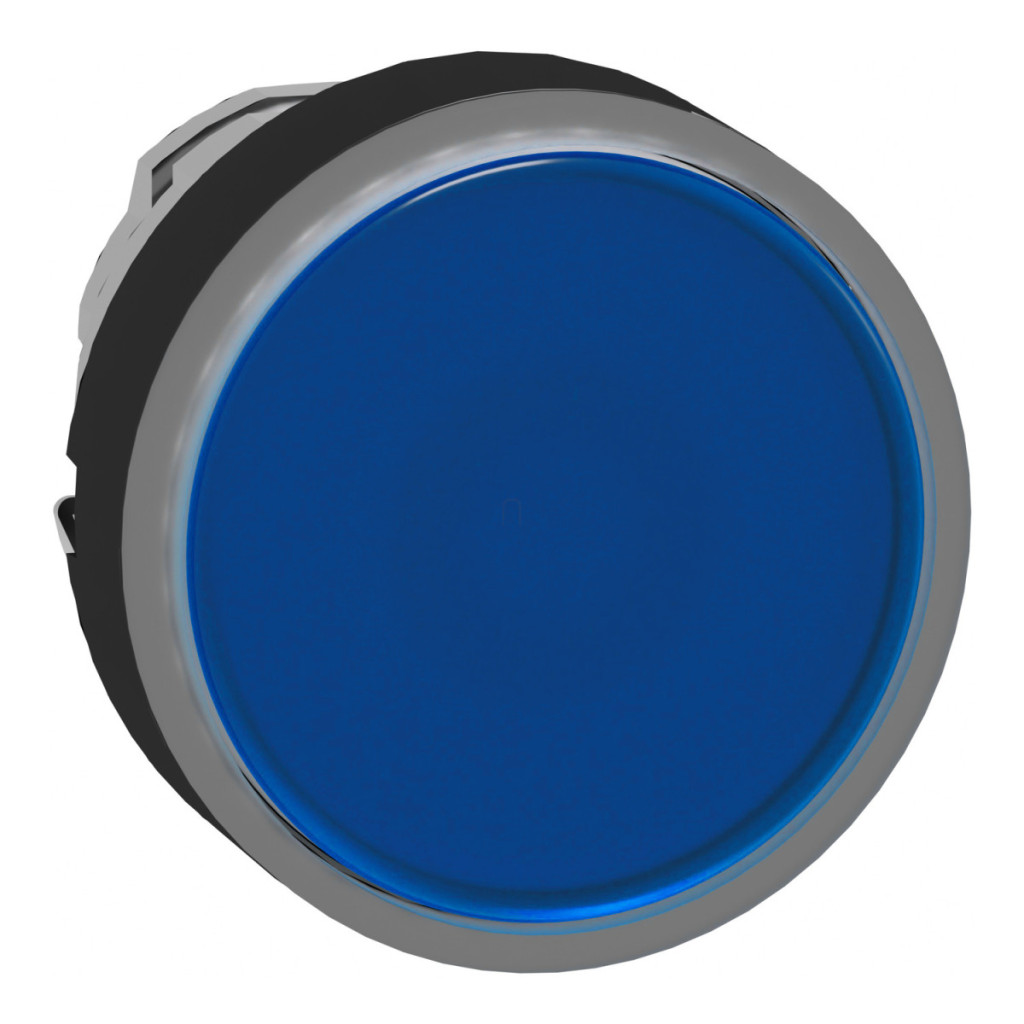

ZB4BW3637 din seria Harmony XB4 de la Schneider Electric este un buton iluminat de înaltă calitate pentru aplicații industriale. Acest produs premium oferă combinația perfectă între fiabilitate și funcționalitate, respectând în același timp cele mai înalte standarde industriale. ZB4BW3637 este un buton albastru, cu suprafață netedă, fără marcaje, cu cadru metalic negru. Produsul se potrivește într-un orificiu de montare standard de 22,5 mm și este echipat cu un mecanism de acționare cu revenire prin arc. Produsul este iluminat în albastru de un LED universal compatibil cu blocurile LED Schneider Electric. Este important de reținut că aspectul produsului se poate modifica, dar acest lucru nu afectează funcționalitatea sau siguranța produsului, care rămâne compatibil cu blocurile LED universale. ZB4BW3637 este extrem de durabil, dovadă fiind durata sa de viață mecanică impresionantă de 10 milioane de cicluri de funcționare. Produsul oferă o protecție excelentă împotriva diverselor influențe ale mediului, după cum o demonstrează clasele de protecție IP66, IP67, IP69 și IP69K și clasificările NEMA 13 și NEMA 4X. Produsul poate rezista la spălări cu presiune înaltă de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa la impact este clasificată IK06 conform IEC 62262. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, ceea ce face ca produsul să fie potrivit pentru utilizare în cele mai extreme condiții de mediu. Produsul poate fi utilizat în mai multe configurații electrice: M1 (max. 6 contacte utilizând blocuri simple, montate frontal cu LED încorporat), M2 (max. 6 contacte utilizând blocuri simple și duble, montate frontal cu LED încorporat), M6 (max. 2 contacte utilizând blocuri simple, montate frontal cu LED încorporat și transformator) și M10 (max. 2 contacte utilizând blocuri simple, montate frontal cu LED încorporat). Dimensiunile capului luminos ZB4BW3637 sunt: 29 mm lățime, 29 mm înălțime și 30 mm adâncime. Rezistența la vibrații a produsului este de 5 gn (f = 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală și 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27. Categoria de supratensiune a produsului este Clasa I conform IEC 60536. Capul luminos ZB4BW3637 este conform cu numeroase standarde internaționale, inclusiv: IEC 60947-5-1, CSA C22.2 nr. 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1 și JIS C8201-1. Produsul are certificări CSA, LROS (Lloyds register of shipping), BV, UL și DNV, care confirmă conformitatea sa cu standardele și reglementările internaționale.
Date tehnice ale capului cu buton iluminat Harmony XB4
Caracteristici ale produsului
Familia de produse: Harmony XB4
Tipul produsului: Cap iluminat cu buton
Denumire scurtă a dispozitivului: ZB4
Compatibilitatea produsului: LED integrat
Material cadru: Metal negru
Tip cap: Standard
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile de: 1
Forma capului indicatorului: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Albastru neted, fără marcaje
Informații suplimentare despre actuator: Cu lentilă netedă
Culoarea capacului/actuatorului sau lentilei: Albastră
Informații suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: M1 <6 contacte cu blocuri simple, montate frontal cu LED încorporat
M2 <6 contacte cu blocuri simple și duble, montate frontal cu LED încorporat
M6 M10 Descrierea dispozitivului: Componente de bază
Mediu
Clasă de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Clasă de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Clasa de protecție NEMA: NEMA 13
NEMA 4X
Clasa de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-5, UL 508, JIS C8201-5-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
