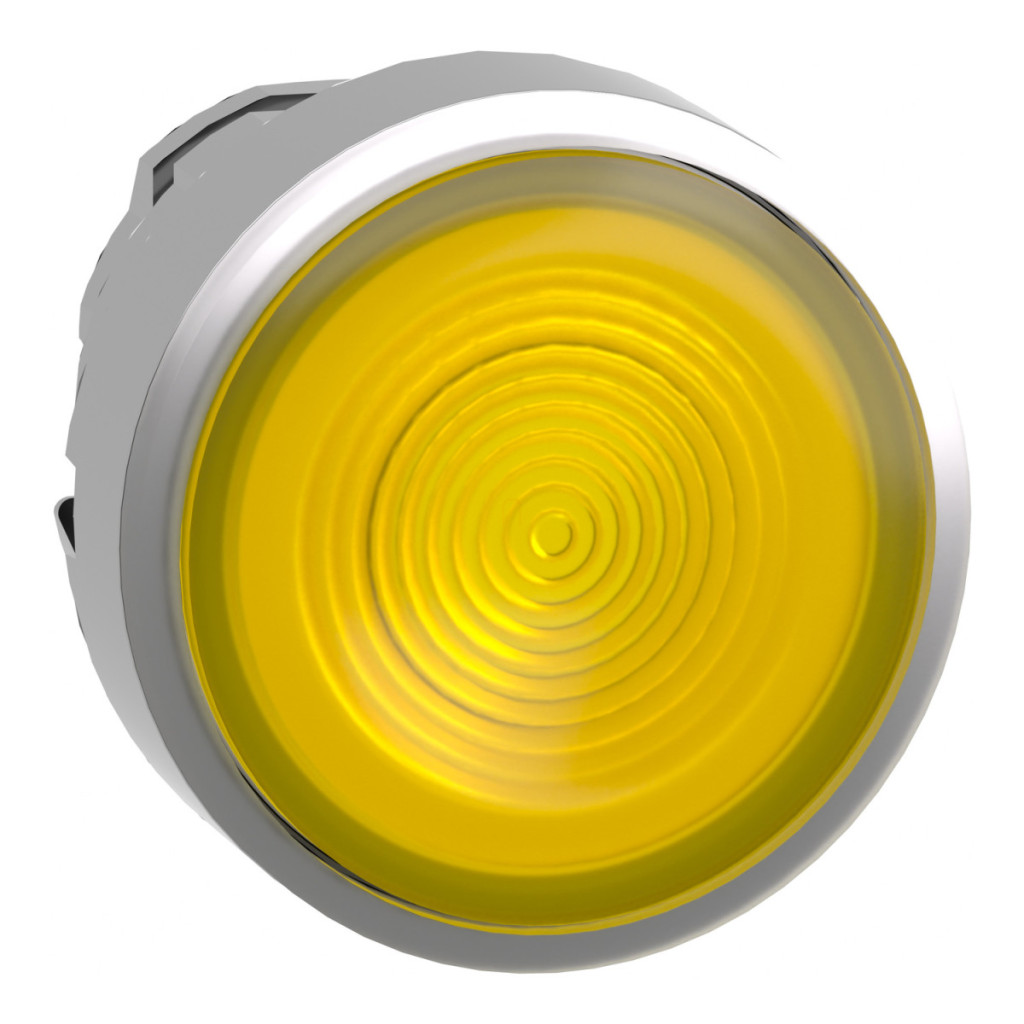

Capul butonului iluminat Schneider Electric Harmony XB4 seria ZB4BW383S este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă și o durată lungă de viață în sistemele de automatizare. Acest buton de calitate superioară, cu o placă frontală metalică cromată cu diametrul de 22 mm, este alegerea ideală pentru medii în care durabilitatea și vizibilitatea sunt aspecte importante. Capul butonului iluminat galben ZB4BW383S, cu lentilă canelată, are un mecanism de acționare cu revenire prin arc care asigură o comutare fiabilă. Produsul este compatibil cu blocurile LED universale Schneider Electric, oferind opțiuni de aplicare flexibile. Produsul este fabricat cu o suprafață nemarcată, permițând etichetarea personalizată în funcție de necesități. Produsul este deosebit de vizibil în zonele cu iluminare ambientală puternică, ceea ce sporește siguranța și ușurința utilizării. Parametrii tehnici ai butonului sunt impresionanți: are o durată de viață mecanică de 10 milioane de cicluri de comutare, asigurând o funcționare pe termen lung, fără întreținere. Produsul are un nivel extrem de ridicat de protecție: este clasificat IP66, IP67, IP69 și IP69K conform IEC 60529, precum și NEMA 13 și NEMA 4X. Acest grad ridicat de protecție permite butonului să funcționeze în mod fiabil chiar și în condiții extreme, inclusiv spălarea cu presiune înaltă (7000000 Pa, la 55 °C, de la o distanță de 0,1 m). Clasa de rezistență la impact IK06 oferă protecție mecanică suplimentară. Codurile de asamblare electrică (M1, M2, M6, M10) ale capului butonului ZB4BW383S oferă diverse opțiuni de configurare: se pot utiliza până la 6 contacte cu blocuri simple sau blocuri simple și duble cu montare pe panoul frontal, LED integrat și transformator. Produsul poate fi utilizat într-un interval de temperatură extrem de larg: poate fi depozitat și utilizat între -40 °C și 70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, CSA C22.2 nr. 14 și JIS C8201-1. Este certificat de organismele de certificare CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV.
Schneider Electric Harmony XB4 - ZB4BW383S - cap metalic iluminat pentru buton, Ø22, retur, pentru LED încorporat, cu lentilă canelată, galben date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB4
Compatibilitatea produsului: LED universal
Material placă frontală: Metal cromat
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Formă cap unitate indicator: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben, încastrat, nemarcat
Informații suplimentare despre actuator: Cu lentilă canelată
Caracteristici de mediu: Lumina ambientală puternică
Culoarea actuatorului sau a lentilei: Galbenă
Dimensiuni și date tehnice
Lățime CAD: 29 mm
Înălțime CAD: 29 mm
Adâncime CAD: 30 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Cod compoziție electrică:
M1 - mai puțin de 6 contacte cu blocuri simple, montare pe panou frontal, LED integrat
M2 - mai puțin de 6 contacte cu blocuri simple și duble, montare pe panou frontal, LED integrat
M6 - mai puțin de 2 contacte cu blocuri simple, montare pe panoul frontal, LED integrat și transformator
M10 - mai puțin de 2 contacte cu blocuri simple, montare pe panoul frontal, LED integrat
Prezentarea dispozitivului: Componente de bază
Parametri de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatură ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Clasă de protecție IP:
IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA:
NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Conformitate și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-5, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact:
30 gn (durată = 18 ms) accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semisinusoidală conform IEC 60068-2-27
