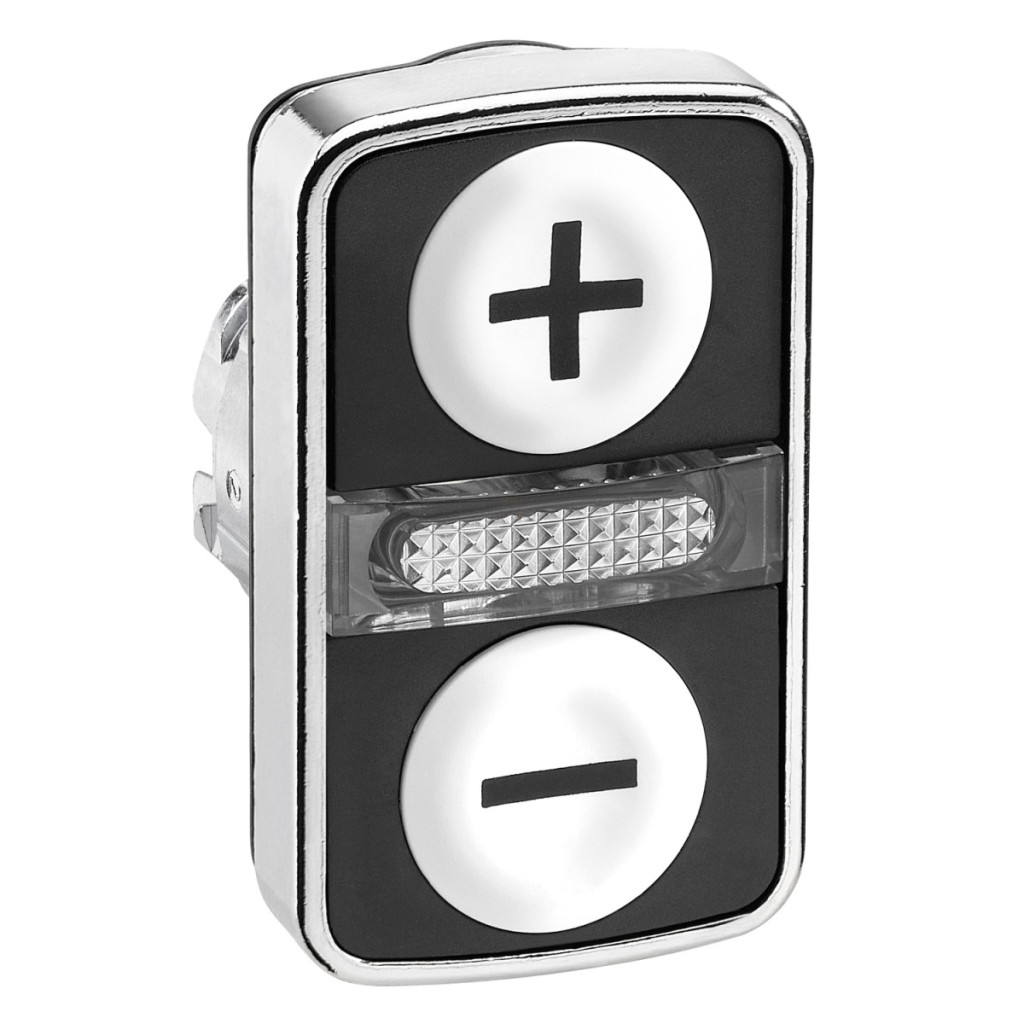

Butonul cu două capete Schneider Electric Harmony XB4 seria ZB4BW7A1715 este un element de control industrial de înaltă calitate, cu un diametru de montare de 22 mm. Această unitate de control specială este echipată cu două butoane albe marcate cu simbolurile negre + și -, ceea ce face ca funcția lor să fie imediat recunoscută. Între butoane se află și un indicator luminos central, care sporește gradul de utilizare și feedback-ul vizual. Produsul face parte din familia de produse Harmony XB4, un sistem industrial de comutare și semnalizare recunoscut la nivel mondial. Una dintre principalele caracteristici ale componentei este cadrul metalic cromat, care nu numai că oferă un aspect estetic, dar garantează și durabilitate chiar și în cele mai dure medii industriale. Designul standard al capului și unitatea de indicare dreptunghiulară sunt ideale pentru panourile de control unde este importantă o interfață ușor de recunoscut și ușor de utilizat. Acțiunea de revenire a arcului asigură că butoanele revin întotdeauna la poziția lor implicită după utilizare. Din punct de vedere tehnic, capul butonului ZB4BW7A1715 oferă performanțe excelente. Durata sa de viață mecanică este impresionantă, ajungând la 1.000.000 de cicluri de comutare, ceea ce garantează utilizarea pe termen lung în aplicații industriale. Produsul este compatibil cu diverse coduri de asamblare electrică: M1 (max. 6 contacte cu blocuri simple, montate pe panoul frontal, cu LED integrat), M2 (max. 6 contacte cu blocuri simple și duble, montate pe panoul frontal, cu LED integrat), M6 (max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED integrat și transformator) și M10 (max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED integrat). Această versatilitate permite implementarea diverselor sarcini de control și semnalizare. Datorită designului său extrem de robust, produsul este foarte rezistent la influențele mediului. Are clase de protecție IP66, IP67, IP69 și IP69K conform IEC 60529 și îndeplinește, de asemenea, cerințele NEMA 13 și NEMA 4X. Rezistența sa la impact este IK06 conform IEC 50102. Produsul poate fi utilizat la temperaturi de funcționare cuprinse între -40 °C și +70 °C, ceea ce permite utilizarea sa în medii extreme. Prezintă o rezistență remarcabilă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Rezistența la vibrații a produsului este de 5 gn (f=2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) la o accelerație de jumătate de undă sinusoidală conform IEC 60068-2-27. Dimensiuni conform desenului CAD: lățime 30 mm, înălțime 50 mm și adâncime 30 mm.
Schneider Electric Harmony XB4 - ZB4BW7A1715 - buton dublu metalic iluminat, Ø22, retur, 1-1 alb +/- buton tehnic date
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton dublu iluminat
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Designul capului: Standard
Diametru de montare: 22 mm
Forma capului unității indicatoare: Dreptunghiulară
Tip actuator: Revenire cu arc
Profil actuator: 2 butoane încastrate - 1 indicator luminos central
Descriere actuator: Alb „+” - alb „-”
Date mecanice
Lățime totală CAD: 30 mm
Înălțime totală CAD: 50 mm
Adâncime totală CAD: 30 mm
Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Cod de asamblare electrică: M1 (max. 6 contacte cu blocuri simple, montate pe panoul frontal, cu LED integrat)
M2 (max. 6 contacte cu blocuri simple și duble, montate pe panoul frontal, cu LED integrat)
M6 (max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED integrat și transformator)
M10 (max. 2 contacte cu blocuri simple, montate pe panoul frontal, cu LED integrat)
Proiectarea dispozitivului: Componentă de bază
Date de mediu
Tip de protecție: TH
Temperatura ambiantă de funcționare: -40...70 °C
Temperatură ambiantă de depozitare: -40...70 °C
Protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Grad de protecție IK: IK06 conform IEC 50102 Standarde: IEC 60947-1, IEC 60947-5-4, UL 508, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-5, CSA C22.2 Nr. 14, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV Rezistență la vibrații: 5 gn (f=2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Caracteristici speciale
Codificare color: Marcaj alb pentru capace verzi, roșii sau negre
Marcaj negru pentru capace albe
Profil actuator: Alb încastrat, - (negru)
Alb încastrat, + (negru)
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
