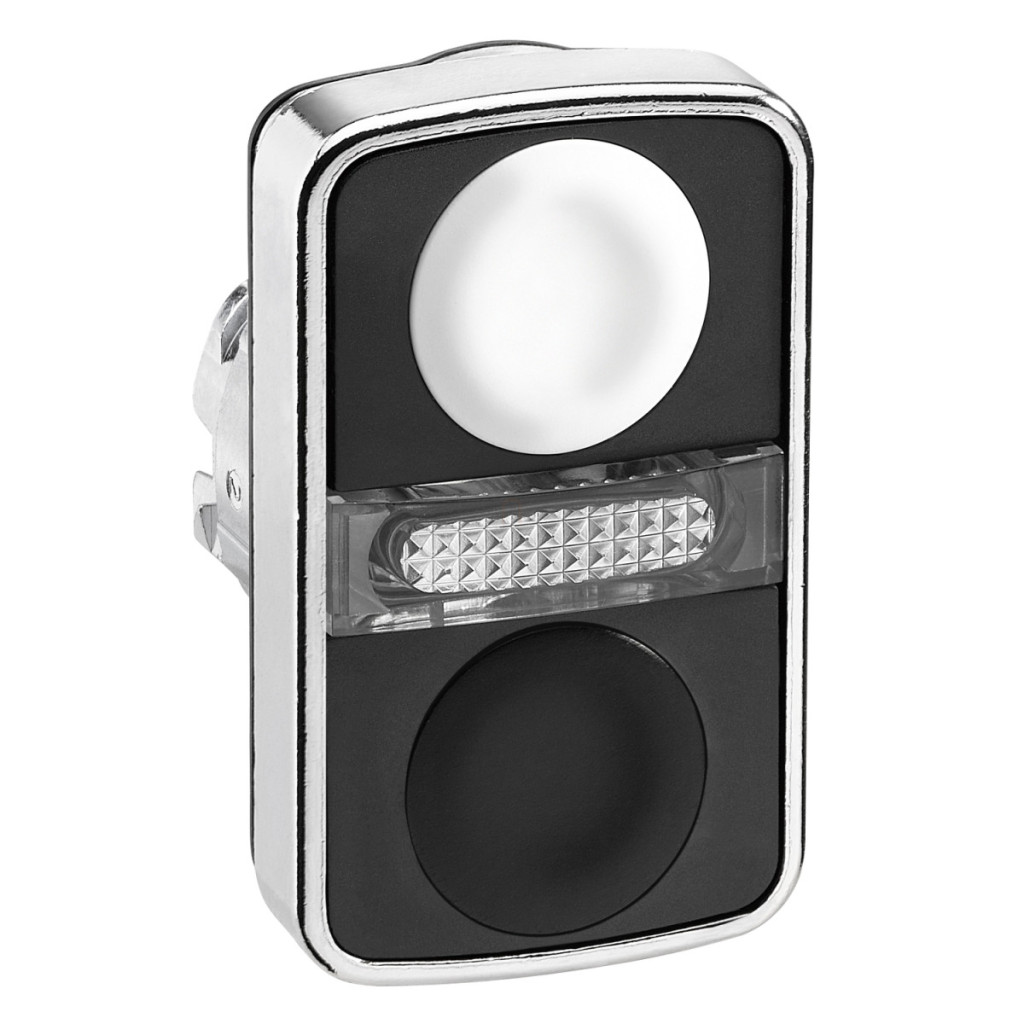

Capul butonului iluminat cu două capete ZB4BW7A1720 din gama de produse Schneider Electric Harmony XB4 este un element de control industrial de înaltă calitate, care se remarcă pe piață prin designul său unic și funcționarea fiabilă. Acest buton cu diametru de montare de 22 mm este alegerea perfectă pentru mediile industriale în care sunt necesare un feedback vizual clar și o funcționare fiabilă. Modelul ZB4BW7A1720 are un design cu buton dublu, cu un buton alb și unul negru, ambele nemarcate. Între cele două butoane încastrate este încorporat un indicator luminos central cu LED integrat. Acest design permite controlul a două funcții diferite cu un singur element de control, în timp ce lumina centrală indică starea curentă, sporind astfel ergonomia interfeței de control și reducând spațiul necesar pe panou. Butoanele au un mecanism de revenire cu arc, care oferă operatorului un feedback imediat și clar. Butonul ZB4BW7A1720 are un cadru metalic cromat, care nu numai că îi conferă un aspect estetic, dar asigură și o durabilitate sporită. Carcasa dispozitivului are o formă dreptunghiulară, cu o formă precisă, care se potrivește perfect cu celelalte elemente ale seriei Harmony XB4. Produsul are o lățime de 30 mm, o înălțime de 50 mm și o adâncime de 30 mm, ceea ce îl face foarte vizibil și ușor de utilizat, în ciuda designului său compact. Butonul este rezistent la spălarea cu presiune înaltă, până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri. Acest lucru este deosebit de avantajos în mediile industriale unde este necesară curățarea regulată. ZB4BW7A1720 se mândrește cu o durată de viață mecanică remarcabilă de 1.000.000 de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are un grad de protecție IP remarcabil: IP66, IP67, IP69 și IP69K, protejându-l de pătrunderea prafului și a apei chiar și în cele mai dure medii. Clasele NEMA 13 și NEMA 4X sunt o dovadă suplimentară a protecției excelente a produsului. Clasa IK06 indică rezistența la impact a produsului, care este conformă cu standardul IEC 50102. Butonul are o temperatură de funcționare și depozitare cuprinsă între -40 °C și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme.
Schneider Electric Harmony XB4 - ZB4BW7A1720 date tehnice
Informații generale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton dublu cu lumină
Compatibilitate: LED integrat
Denumire scurtă a dispozitivului: ZB4
Diametru de montare: 22 mm
Material cadru: Metal cromat
Formă cap: Standard
Caracteristici de funcționare
Tip actuator: Revenire cu arc
Profil de funcționare: 2 butoane încastrate - 1 indicator luminos central
Descriere funcționare: Alb nemarcat - negru nemarcat
Culoare marcaj: Marcaj negru pe capac alb, marcaj alb pe capace verzi, roșii sau negre
Durată de viață mecanică: 1.000.000 de cicluri
Dimensiuni
Lățime totală CAD: 30 mm
Înălțime totală CAD: 50 mm
Adâncime totală CAD: 30 mm
Coduri de compoziție electrică
M1 <6 contacte, pentru montare frontală folosind blocuri simple, cu LED integrat
M2 <6 contacte, pentru montare frontală folosind blocuri simple și duble, cu LED integrat
M6 <2 contacte, utilizând blocuri simple pentru montare frontală, cu LED și transformator integrate
M10 Caracteristici de protecție
Clasa de protecție: Clasa I conform IEC 61140
Protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69, IP69K
Protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK06 conform IEC 50102
Caracteristici de mediu
Tratament de protecție: TH
Temperatură de funcționare: -40...70 °C
Temperatură de depozitare: -40...70 °C
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Standarde și certificări
Standarde: IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, UL listed, DNV
