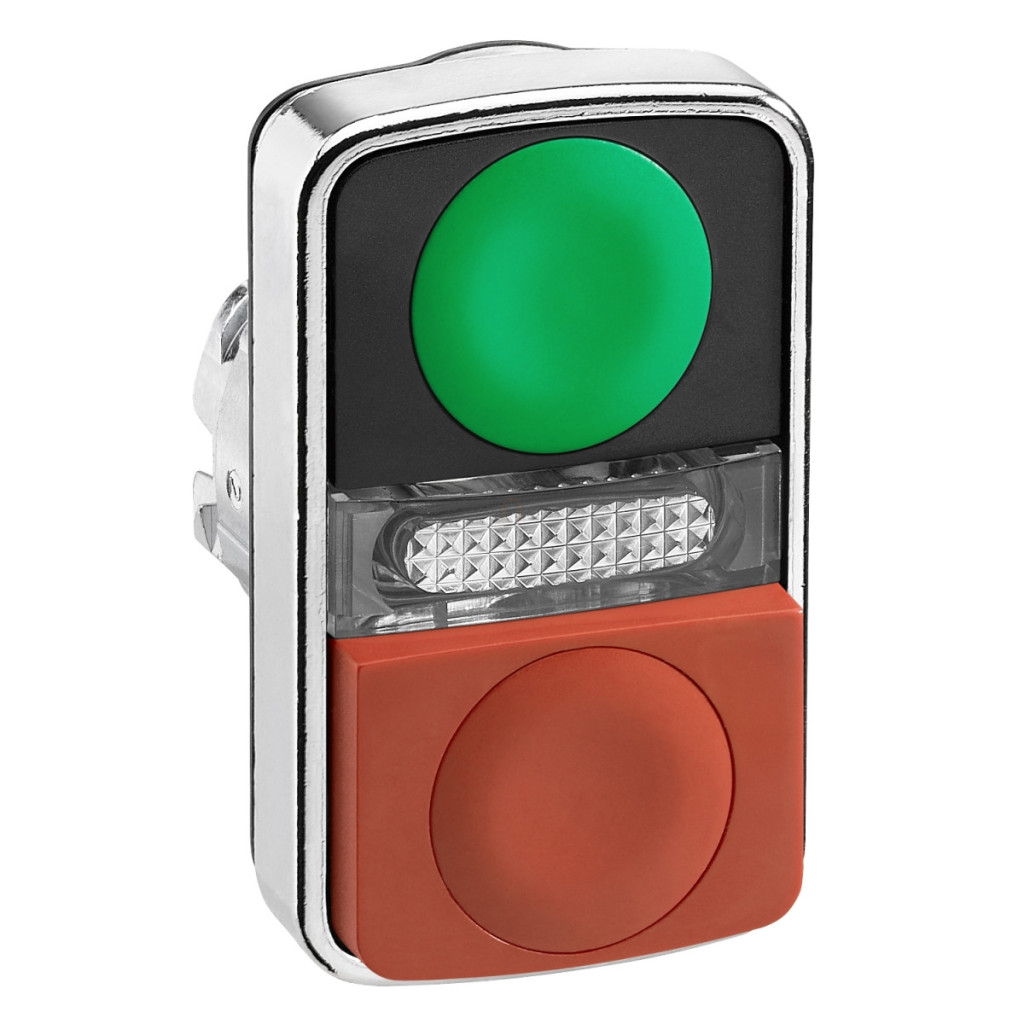

Capul cu buton dublu iluminat Schneider Electric Harmony XB4 seria ZB4BW7L3740 este un element de control industrial extrem de versatil și fiabil, fiind alegerea ideală pentru o varietate de aplicații de automatizare și control. Această componentă de calitate superioară, cu cadru metalic cromat, se potrivește perfect în mediile industriale moderne, unde designul durabil și funcționarea fiabilă sunt cerințe esențiale. Modelul ZB4BW7L3740 este o unitate compactă cu un diametru de montare de 22 mm, cu o suprafață de apăsare verde, un buton roșu proeminent și un indicator luminos central. Butoanele nu sunt marcate, ceea ce permite o utilizare flexibilă pentru o varietate de scopuri. Produsul are un cap de unitate indicator pătrat, care asigură un aspect uniform pe dulapul de comutare sau panoul de control. Butoanele sunt cu revenire prin arc, astfel încât revin întotdeauna la poziția inițială după acționare. Produsul are parametri tehnici excelenți care asigură o durată lungă de viață și performanțe fiabile. Durabilitatea sa mecanică este remarcabilă, rezistând la până la 1.000.000 de cicluri de funcționare, ceea ce înseamnă o durată de viață extrem de lungă, chiar și în cazul utilizării frecvente. Capul butonului este compatibil cu LED-uri integrate, permițând utilizarea funcțiilor de iluminare. Codurile de asamblare electrică (M1, M2, M6, M10) permit diferite configurații pentru a se potrivi cerințelor aplicației, fie că este vorba de 6 contacte care utilizează blocuri individuale cu LED integrat în montarea panoului frontal, fie de 2 contacte care utilizează blocuri individuale cu LED integrat și transformator. ZB4BW7L3740 are caracteristici de protecție remarcabile, care permit utilizarea sa chiar și în cele mai dure medii industriale. Are clase de protecție IP66, IP69K și IP69 conform IEC 60529, care asigură protecție completă împotriva prafului și protecție împotriva jeturilor puternice de apă. Produsul poate rezista, de asemenea, la echipamente de spălare cu presiune înaltă, de până la 7000000 Pa la 55 °C, de la o distanță de 0,1 metri. Clasele sale NEMA 13 și NEMA 4X sunt o dovadă suplimentară a rezistenței sale excelente la mediul înconjurător. Clasa IK06 garantează o rezistență mecanică adecvată la impact, în conformitate cu IEC 50102. Produsul poate fi utilizat într-un interval larg de temperaturi (-40...70 °C), ceea ce permite utilizarea sa chiar și în condiții de mediu extreme.
Schneider Electric Harmony XB4 - ZB4BW7L3740 - buton dublu metalic iluminat, Ø22, retur, 1 buton verde și 1 buton roșu proeminent date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton dublu iluminat
Compatibilitatea produsului: LED integrat
Denumirea scurtă a dispozitivului: ZB4
Materialul cadrului: Metal cromat
Tip cap: Standard
Diametru de montare: 22 mm
Formă cap unitate de semnalizare: Pătrată
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: 1 buton plat - 1 buton proeminent - 1 indicator luminos central
Descrierea actuatorului: Verde nemarcat - roșu nemarcat
Date suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 50 mm
Adâncime totală CAD: 30 mm
Greutate netă: 0,056 kg
Rezistență la echipamente de spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Culoarea marcajului: Marcaj alb pentru capace verzi, roșii sau negre; Marcaj negru pentru capacele albe
Profil de funcționare: Verde plat, nemarcat; Roșu proeminent, nemarcat
Durabilitate mecanică: 1.000.000 de cicluri
Cod de asamblare electrică: M1 <6 contacte cu blocuri simple în montare pe panoul frontal cu LED integrat; M2 <6 contacte cu blocuri simple și duble în montare pe panoul frontal cu LED integrat; M6 <2 contacte cu blocuri simple în montare pe panoul frontal cu LED integrat și transformator; M10 Descrierea dispozitivului: Componente de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatură ambiantă pentru funcționare: -40…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 61140
Grad de protecție IP: IP66 conform IEC 60529; IP69K; IP69 conform IEC 60529
Grad de protecție NEMA: NEMA 13; NEMA 4X
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-4; IEC 60947-1; JIS C8201-5-1; UL 508; IEC 60947-5-5; IEC 60947-5-1; CSA C22.2 Nr. 14; JIS C8201-1
Certificări de produs: CSA; LROS (Lloyds Register of Shipping); BV; Listat UL; DNV
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
