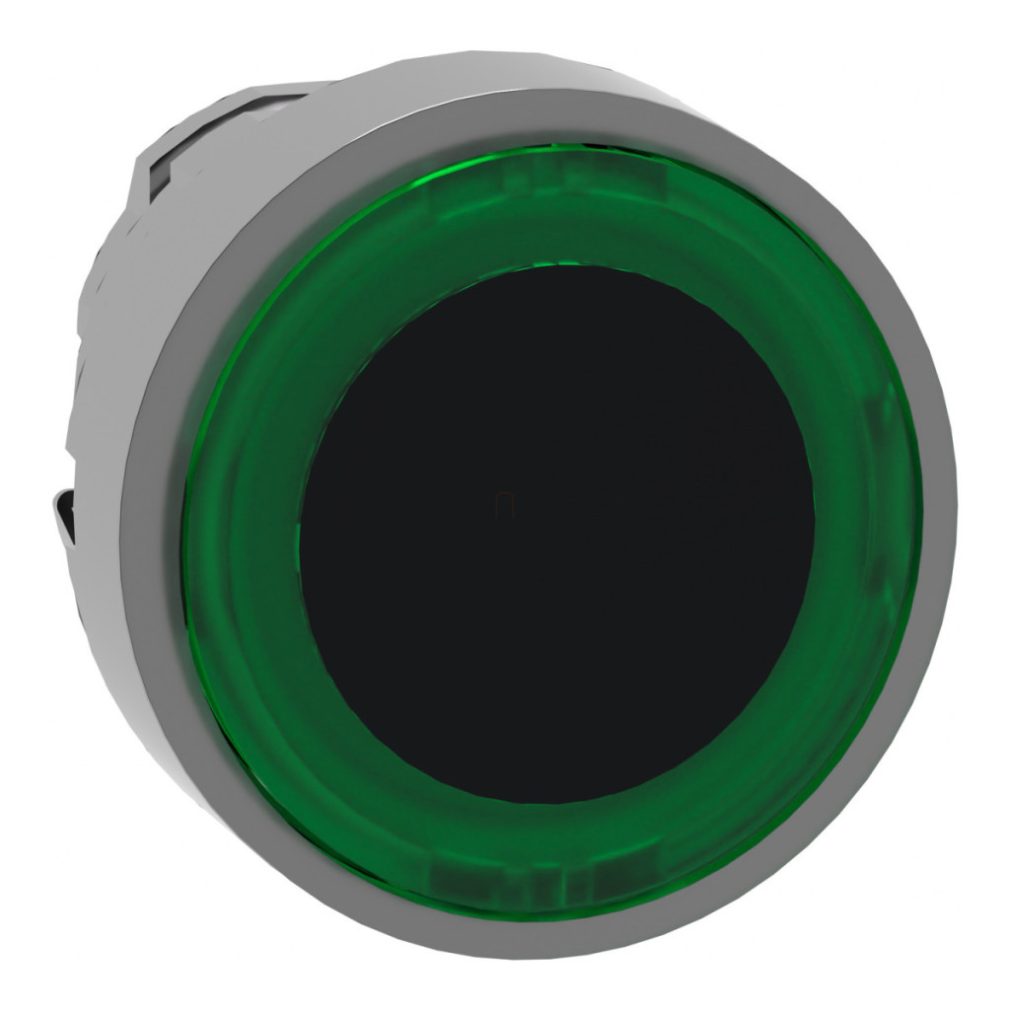

Capul butonului iluminat Schneider Electric Harmony XB4 seria ZB4BW933 este un element de control industrial profesional care oferă soluția perfectă pentru diverse aplicații de automatizare și control al mașinilor. Acest cap buton metalic cromat de calitate superioară garantează o funcționare fiabilă și performanțe de lungă durată chiar și în cele mai dure medii industriale. Modelul ZB4BW933 este un cap de buton iluminat standard, de formă rotundă, care se potrivește într-un orificiu de montare de 22,5 mm. Are o suprafață de control verde, nemarcată, încastrată și un inel iluminat. Butonul este proiectat cu un principiu de funcționare cu revenire prin arc, ceea ce înseamnă că butonul revine automat la poziția inițială după eliberarea presiunii. Produsul este compatibil cu blocuri indicatoare LED universale, permițând o utilizare versatilă în diverse sarcini de control și feedback. Produsul se mândrește cu parametri tehnici remarcabili. Are clase de protecție IP extrem de ridicate: IP66, IP67, IP69 și IP69K, care oferă o protecție perfectă împotriva prafului, umezelii, spălării cu presiune înaltă și chiar a imersiei în apă. Dispozitivul, care are și clasele NEMA 13 și NEMA 4X, poate rezista la spălarea cu presiune înaltă la 7.000.000 Pa și 55 °C de la o distanță de 0,1 m. Durabilitatea sa mecanică este impresionantă, garantând 10 milioane de cicluri de comutare, asigurând ani de funcționare fără probleme. Clasificarea IK06 indică o rezistență mecanică adecvată la impact, iar dispozitivul poate rezista la 5 gn de vibrații și 30-50 gn de impact, ceea ce poate fi critic în medii industriale. Capul butonului ZB4BW933 poate fi utilizat într-un interval larg de temperaturi, de la -40 la +70 °C, atât în timpul funcționării, cât și în timpul depozitării, ceea ce îl face ideal pentru utilizarea în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1 și JIS C8201-1, și este, de asemenea, certificat de BV, CSA, DNV, LROS (Lloyds register of shipping) și UL. Dimensiunile sale sunt compacte: 29 mm lățime, 29 mm înălțime și 30 mm adâncime, ceea ce permite instalarea cu economie de spațiu în panouri de control și panouri. Codurile de asamblare electrică (M1, M2, M6, M10) se referă la diferite opțiuni de conectare, în funcție de numărul de contacte și de tipul de blocuri utilizate în timpul instalării panoului frontal cu LED încorporat.
Schneider Electric Harmony XB4 - ZB4BW933 - buton iluminat din metal date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton iluminat
Denumire scurtă: ZB4
Compatibilitate: LED universal
Material placă frontală: Metal cromat
Tip cap: Standard
Diametru de montare: 22,5 mm
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Mod de funcționare: Revenire cu arc
Design buton: Verde încastrat, nemarcat
Informații suplimentare: Cu inel iluminat
Culoarea butonului/lentilei: Verde
Date tehnice
Lățime: 29 mm
Înălțime: 29 mm
Adâncime: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa, la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 10000000 cicluri de comutare
Cod de asamblare electrică: M1, M2, M6, M10 (pentru diverse configurații) Aspectul dispozitivului: Componentă de bază Condiții de mediu Tratament de protecție: TH Temperatură de depozitare: -40 până la 70 °C Temperatură de funcționare: -40…70 °C
Temperatură de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67, IP69, IP69K
Clasă de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: IEC 60947-5-5, UL 508, IEC 60947-1, JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
