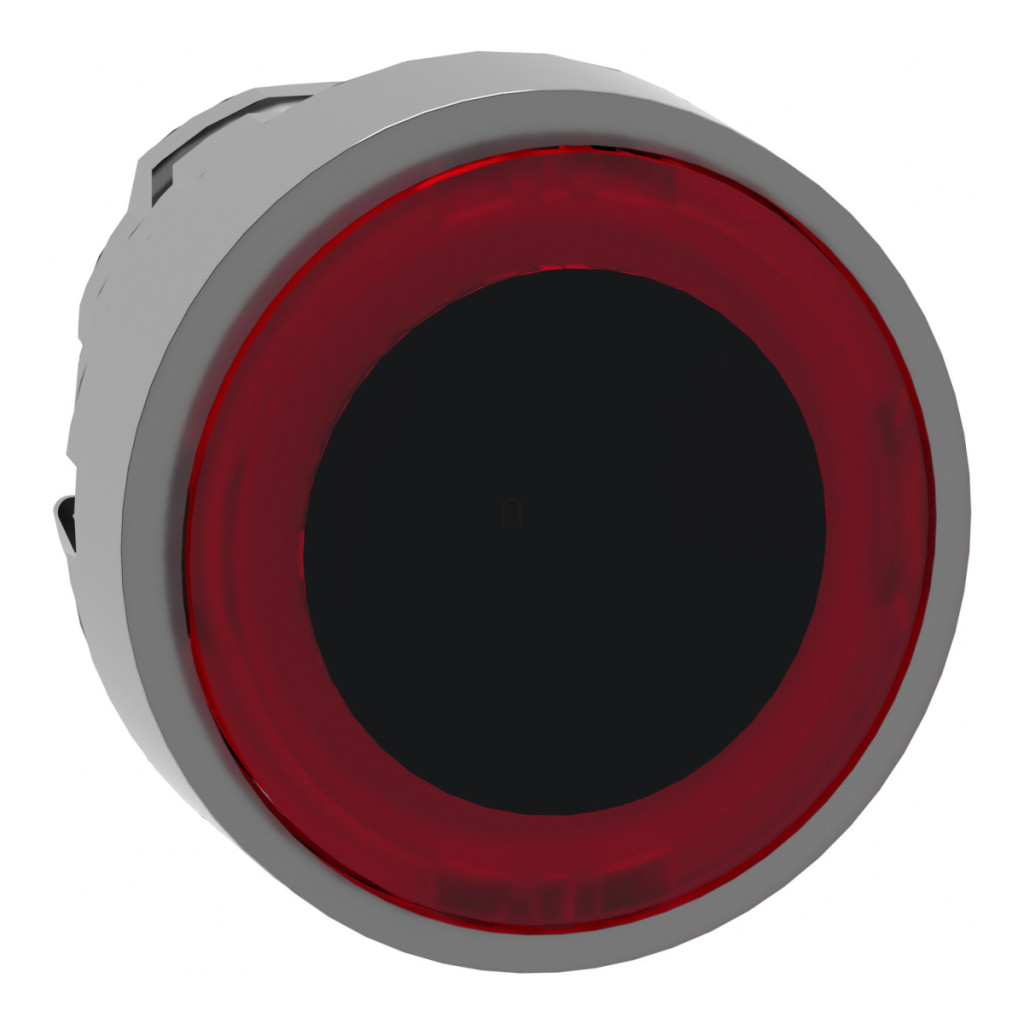

Capul butonului iluminat ZB4BW943 din seria Harmony XB4 de la Schneider Electric este un element de control industrial profesional care se remarcă pe piață prin calitatea și durabilitatea excepționale. Acest produs cu margine iluminată în roșu este alegerea ideală pentru medii în care feedback-ul clar și funcționarea fiabilă sunt esențiale. Capul butonului ZB4BW943 face parte din familia de produse Harmony XB4, care include componente industriale de comutare de înaltă calitate de la Schneider Electric. Cu un diametru standard de montare de 22,5 mm, butonul poate fi integrat cu ușurință în majoritatea panourilor de control și a dulapurilor de comutare. Designul metalic cromat nu este doar estetic, ci și crește semnificativ rezistența mecanică și durata de viață a produsului. Butonul are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după eliberare. Una dintre cele mai importante caracteristici ale ZB4BW943 este inelul iluminat roșu, care utilizează tehnologia LED universală. Această caracteristică este extrem de utilă în aplicații în care feedback-ul vizual privind starea de funcționare este important, în special în condiții de lumină slabă sau de la distanță. Butonul este disponibil într-o versiune roșie, nemarcată, și este compatibil cu blocuri LED universale, ceea ce permite utilizarea sa pentru diverse funcții de control și semnalizare. Codurile de compoziție electrică (M1, M2, M6, M10) indică faptul că produsul poate fi asamblat cu diferite blocuri de comutare, permițând o utilizare versatilă. Butonul Harmony XB4 seria ZB4BW943 are parametri tehnici remarcabili. Are o durată de viață mecanică extrem de lungă, de 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Produsul are niveluri de protecție IP66, IP67, IP69 și IP69K conform IEC 60529, precum și clasificări NEMA 13 și NEMA 4X, oferind o protecție excelentă împotriva prafului, apei și spălării cu presiune înaltă. Produsul poate fi curățat cu un jet de apă de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Clasa de rezistență la impact IK06 conform IEC 62262 oferă protecție mecanică suplimentară. Butonul are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Capul butonului ZB4BW943 este conform cu numeroase standarde și certificări internaționale, inclusiv IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 nr. 14 și JIS C8201-1. Produsul are, de asemenea, certificări BV, CSA, DNV, LROS (Lloyds register of shipping) și UL. Rezistența la vibrații este de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, în timp ce rezistența la șocuri este de 30 gn (durată = 18 ms) sau 50 gn (durată = 11 ms) pentru accelerația cu semiondă sinusoidală conform IEC 60068-2-27. Aceste certificări și parametri garantează că produsul îndeplinește chiar și cele mai stricte cerințe industriale.
Schneider Electric Harmony XB4 - ZB4BW943 - buton iluminat din metal, Ø22, retur, margine iluminată roșu date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de buton iluminat
Denumire scurtă a dispozitivului: ZB4
Compatibilitate produs: LED universal
Material cadru: Metal cromat
Tip cap: Standard
Diametru de instalare: 22,5 mm
Caracteristici de funcționare
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Roșu, neted, fără marcaje
Informații suplimentare despre acționare: Cu inel iluminat
Culoarea capacului/actuatorului sau a lentilei: Roșu
Parametri suplimentari
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Cod de asamblare electrică: M1 - maximum 6 contacte pentru blocuri simple cu montare pe panou frontal, cu LED integrat
M2 - maximum 6 contacte pentru blocuri simple și duble cu montare pe panou frontal, cu LED integrat
M6 - maximum 2 contacte pentru blocuri simple cu montare pe panou frontal, cu LED integrat și transformator
M10 - maximum 2 contacte pentru blocuri simple cu montare pe panou frontal, cu LED integrat
Parametri de mediu
Tratament de protecție: TH Temperatura aerului ambiant în timpul depozitării: -40…70 °C Temperatura aerului ambiant în timpul funcționării: -40…70 °C Categoria de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13 NEMA 4X Clasa de protecție IK: IK06 conform IEC 62262 Standarde și certificări Standarde: IEC 60947-5-5, UL 508, IEC 60947-1, IEC 60947-5-4, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds register of shipping), listat UL
Rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
