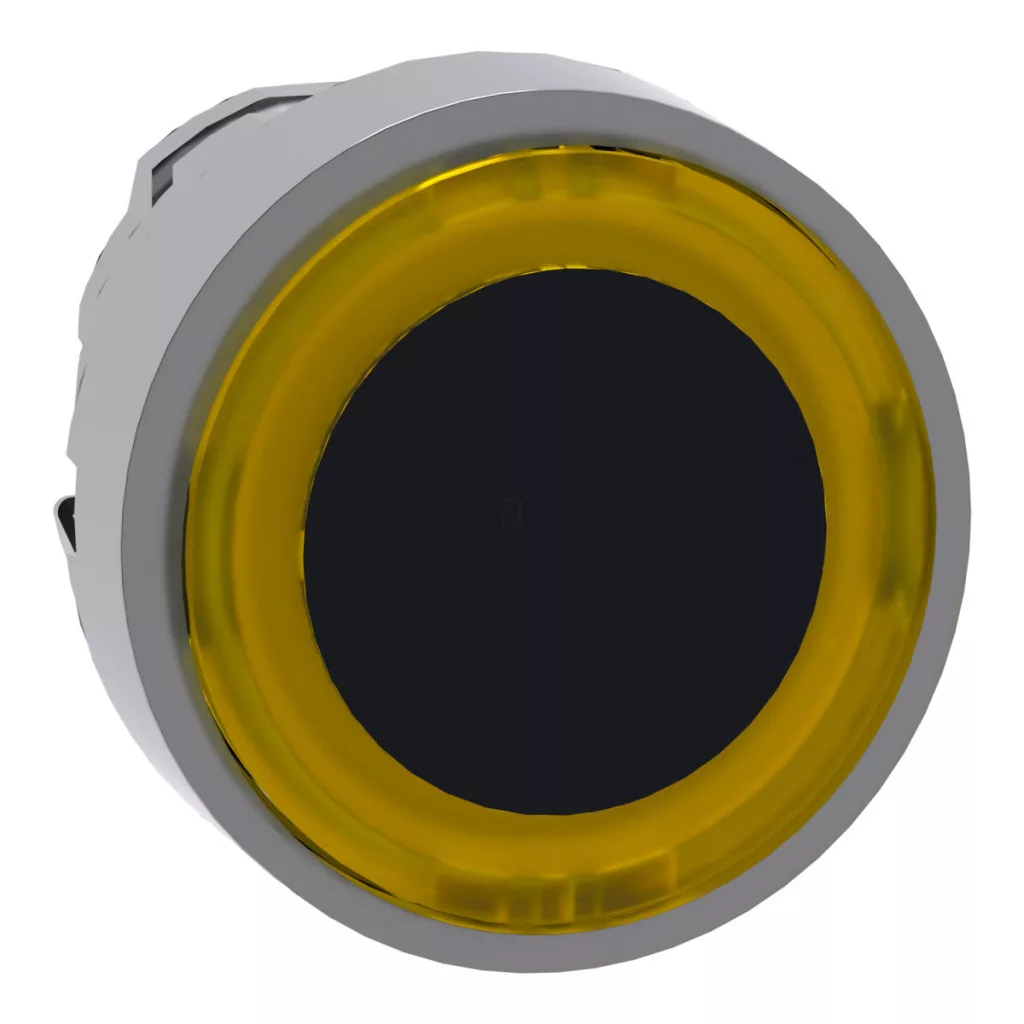

Gama de produse Schneider Electric Harmony XB4 ZB4BW983 cu buton iluminat este un element de control industrial fiabil și de înaltă calitate, ideal pentru proiectarea panourilor de control pentru diverse mașini și echipamente. Acest buton galben cu cadru metalic cromat și retur cu arc se potrivește într-un orificiu de montare standard de 22,5 mm și este echipat cu iluminare LED universală. Modelul ZB4BW983 are un inel iluminat galben care oferă feedback intuitiv operatorilor mașinii. Butonul are o suprafață netedă, galbenă, nemarcată, ceea ce îl face ușor de personalizat pentru diferite aplicații. Capul de control este compatibil cu blocurile LED universale Schneider Electric, permițând o utilizare versatilă. Produsul se caracterizează prin parametri tehnici remarcabili. Durabilitatea sa mecanică excepțională a fost testată pentru 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în medii industriale. Rezistă la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m) și funcționează într-un interval larg de temperaturi (-40...+70 °C), fiind potrivit pentru utilizarea în condiții extreme. Are un nivel remarcabil de protecție: clasificări IP66, IP67, IP69 și IP69K, precum și clasificări NEMA 13 și NEMA 4X. Rezistența sa la impact este clasificată IK06 în conformitate cu standardul IEC 62262. Proiectarea tehnică a capului butonului Harmony XB4 permite diverse configurații de comutare. Pe baza codurilor de asamblare electrică (M1, M2, M6, M10), poate fi utilizat cu elemente de comutare cu numere și dispuneri diferite de contacte, cu un maximum de 6 contacte. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, și este certificat de BV, CSA, DNV, LROS și UL. Designul robust este rezistent la vibrații (5 gn, f=2...500 Hz) și șocuri (30 gn pentru 18 ms sau 50 gn pentru 11 ms), asigurând performanțe fiabile chiar și în cele mai exigente aplicații industriale.
Schneider Electric Harmony XB4 - ZB4BW983 - date tehnice privind butonul iluminat din metal
Caracteristici ale produsului
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Buton iluminat
Denumirea scurtă a dispozitivului: ZB4
Compatibilitatea produsului: LED universal
Material cadru: Metal cromat
Diametru de montare: 22,5 mm
Vândut în cantități indivizibile: 1
Formă cap unitate de semnal: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben neted, fără marcaje
Informații suplimentare despre actuator: Cu inel iluminat
Culoarea capacului/actuatorului sau lentilei: Galbenă
Date suplimentare
Lățime totală CAD: 29 mm
Înălțime totală CAD: 29 mm
Adâncime totală CAD: 30 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: M1 <6 contacte, utilizarea blocurilor individuale pentru montare frontală cu LED integrat
M2 <6 contacte, utilizarea blocurilor individuale și duble pentru montare frontală cu LED integrat
M6 <2 contacte utilizând blocuri individuale pentru montare frontală cu LED integrat și transformator
M10 <2 contacte utilizând blocuri individuale pentru montare frontală cu LED integrat
Mediu
Tratament de protecție: TH. Temperatura aerului ambiant pentru depozitare: -40...70 °C. Temperatura aerului ambiant pentru funcționare: -40...70 °C. Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67
IP69
IP69K
Grad de protecție NEMA: NEMA 13
NEMA 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-1, UL 508, IEC 60947-5-4, IEC 60947-5-5, JIS C8201-1
Certificări de produs: BV, CSA, DNV, LROS (Lloyds Register of Shipping), listat UL
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
