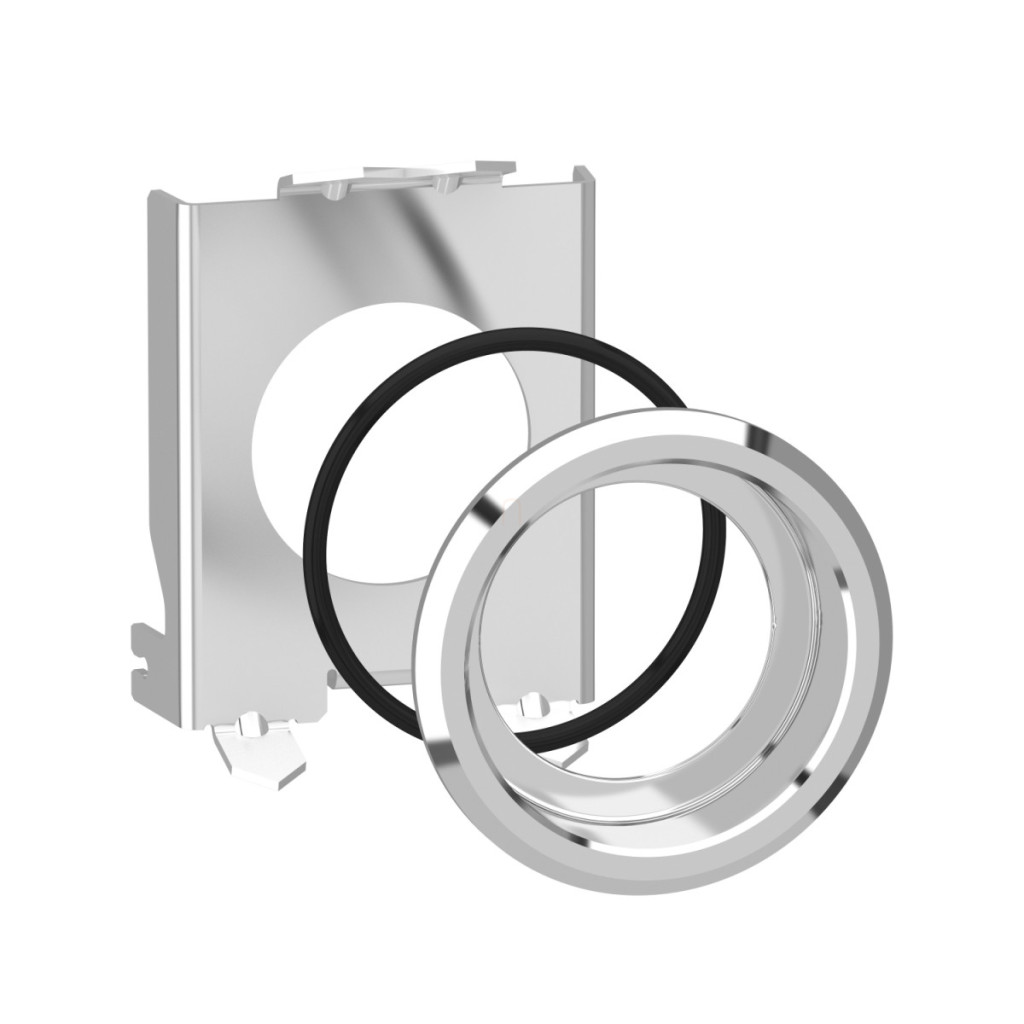

Kitul de montare încastrată Schneider Electric Harmony XB4 seria ZB4BZ021 a fost special conceput pentru instalarea estetică și sigură a butoanelor și a indicatoarelor luminoase cu diametrul de 22 mm. Acest cadru metalic de montare încastrată de calitate profesională permite montarea elegantă și încastrată a elementelor de comutare în panouri de control, tablouri de distribuție sau alte echipamente industriale, unde minimizarea proeminențelor și obținerea unui aspect curat sunt aspecte importante. Kitul de montare încastrată ZB4BZ021 este compatibil cu diverse componente din gama de produse Harmony XB4, inclusiv componentele ZB4BH încastrate, ZB4BL, ZB4BA încastrate și ZB4BV. Este ușor de instalat într-un orificiu de montare cu diametrul de 30,5 mm și, datorită tratamentului de suprafață cromat, nu numai că este durabil, dar se integrează și estetic în designul panourilor de control moderne. Pentru o instalare precisă, diametrul necesar al orificiului este de 30,5 mm, iar distanța recomandată între orificii atunci când se utilizează mai multe unități este de 42 mm pe orizontală și 55 mm pe verticală, ceea ce asigură un spațiu adecvat pentru instalare și funcționare. Kitul de montare încastrată ZB4BZ021 oferă un nivel remarcabil de protecție, cu un panou frontal IP66 și Protecție IP69 și IP69K în conformitate cu standardele IEC 60529 și DIN 40050-9, ceea ce este deosebit de important în medii în care dispozitivul trebuie să fie rezistent la praf, apă și spălare cu presiune înaltă. Oferă protecție de nivel IK06 împotriva impactului mecanic în conformitate cu IEC 50102. Gama de grosimi de prindere este reglabilă de la 1,2 la 2,8 mm, permițând montarea pe panouri de diferite grosimi. Dimensiunile precise ale dispozitivului, care sunt clar indicate în desenele detaliate, permit o instalare precisă și fără probleme, partea frontală ieșind în afară cu doar 6,9 mm de la suprafața panoului după instalare. Kitul de montare încastrată Schneider Electric ZB4BZ021 este potrivit în principal pentru utilizarea în medii industriale în care, pe lângă protecția sporită a elementelor comutatoare, este necesar și un aspect profesional. Dispozitivul este ideal pentru utilizarea în instalații alimentare și farmaceutice, precum și în aplicații de tehnologie pentru camere curate, unde sunt esențiale o clasă de protecție IP ridicată și suprafețe netede, ușor de curățat. Datorită construcției sale metalice robuste, produsul are o durată de viață lungă și poate rezista provocărilor mediilor industriale dure. Folosind rama de montare încastrată ZB4BZ021, butoanele și luminile indicatoare pot fi instalate rapid și ușor, în mod profesional, iar rezultatul final îndeplinește cele mai înalte standarde atât în ceea ce privește funcționalitatea, cât și estetica.
Schneider Electric Harmony XB4 - ZB4BZ021 - Kit de montare încastrată pentru butoane metalice și indicatoare luminoase XB4 Date tehnice
Informații generale
Familia de produse: Harmony XB4
Tipul produsului: Kit de montare încastrată
Categorie accesorii/piese: Accesorii de montare și fixare
Utilizare prevăzută: Pentru montarea încastrată a luminilor indicatoare și a butoanelor
Caracteristici tehnice
Compatibilitate: ZB4BH încastrat, ZB4BL, ZB4BA încastrat, ZB4BV
Tratament de suprafață: Cromat
Clasă de protecție: IP66 (placă frontală) conform IEC 60529, IP69 (placă frontală) conform IEC 60529, IP69K (placă frontală) conform DIN 40050-9
Rezistență la impact: IK06 conform IEC 50102
Diametru de montare: 30,5 mm
Grosime de prindere: 1,2–2,8 mm
Cantitate per set: 1 buc.
Dimensiuni
Înălțimea totală a setului de montare încastrată conform desenului tehnic, proeminența plăcii frontale: 6,9 mm
Distanța recomandată între găuri: 42 mm pe orizontală, 55 mm pe verticală
Diametru gaură: 30,5 mm
