ZB4BZ101, parte a seriei Harmony XB4 de la Schneider Electric, este un element bloc cu un singur contact de înaltă calitate, cu bază de montare metalică, care este o componentă fundamentală a sistemelor de montare a butoanelor, comutatoarelor și indicatoarelor luminoase. Acest produs este livrat ca un ansamblu complet corp/contact, conceput pentru a îndeplini standardele înalte ale categoriei de produse Harmony XB4. Blocul de contact ZB4BZ101 are un contact normal deschis (NO - 1NO) cu un mecanism de acționare cu întrerupere lentă. Inelul de fixare al produsului este fabricat din aliaj Zamak, care asigură o durabilitate și o rezistență mecanică excelente. Blocul de contact cu cap standard este ușor de instalat și funcționează fiabil chiar și în cele mai exigente medii industriale. Dispozitivul este echipat cu un terminal cu șurub, care permite conectarea cablurilor cu o secțiune maximă de 2x1,5 mm² cu papuci de cablu (în conformitate cu IEC 60947-1) sau a cablurilor cu o secțiune minimă de 1x0,22 mm² fără papuci de cablu. Parametrii tehnici ai ZB4BZ101 includ curent termic convențional în aer liber de 10 A conform IEC 60947-5-1, tensiunea nominală de izolare de 600 V (grad de poluare 3) conform IEC 60947-1 și tensiunea nominală de impuls de 6 kV, tot conform IEC 60947-1. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică și o durată de viață optime. Forța de acționare este de 2,3 N, iar cuplul de acționare este de 0,05 N·m pentru schimbarea stării electrice NO. Cursa de acționare este de 2,6 mm pentru schimbarea electrică a contactului NO, în timp ce cursa totală de acționare este de 4,3 mm. Este echipat cu o siguranță de tip 10 A gG pentru protecție la scurtcircuit, în conformitate cu IEC 60947-5-1. Blocul de contact Schneider Electric ZB4BZ101 are o durabilitate impresionantă, cu o durată de viață mecanică de 5 milioane de cicluri de comutare. Durata sa de viață electrică ajunge la 10 milioane de cicluri sub diverse sarcini, de exemplu 2 A la 230 V pentru AC-15, 3 A la 120 V, 4 A la 24 V și DC-13 la 0,2 A la 110 V și 0,5 A la 24 V, cu o viteză de funcționare mai mică de 3600 cicluri/oră și un factor de încărcare de 0,5, în conformitate cu anexa C a standardului IEC 60947-5-1. Produsul are un grad de protecție IP20 conform IEC 60529 și poate fi utilizat într-un interval de temperatură de funcționare de la -40 la 70 °C. Este conform cu numeroase standarde și certificări internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-1 și JIS C8201-1, și este certificat de BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping). ZB4BZ101 are o rezistență excelentă la vibrații (5 gn, f=2...500 Hz conform IEC 60068-2-6) și rezistență la șocuri (accelerație semiondă sinusoidală de 30 gn timp de 18 ms și accelerație semiondă sinusoidală de 50 gn timp de 11 ms conform IEC 60068-2-27).

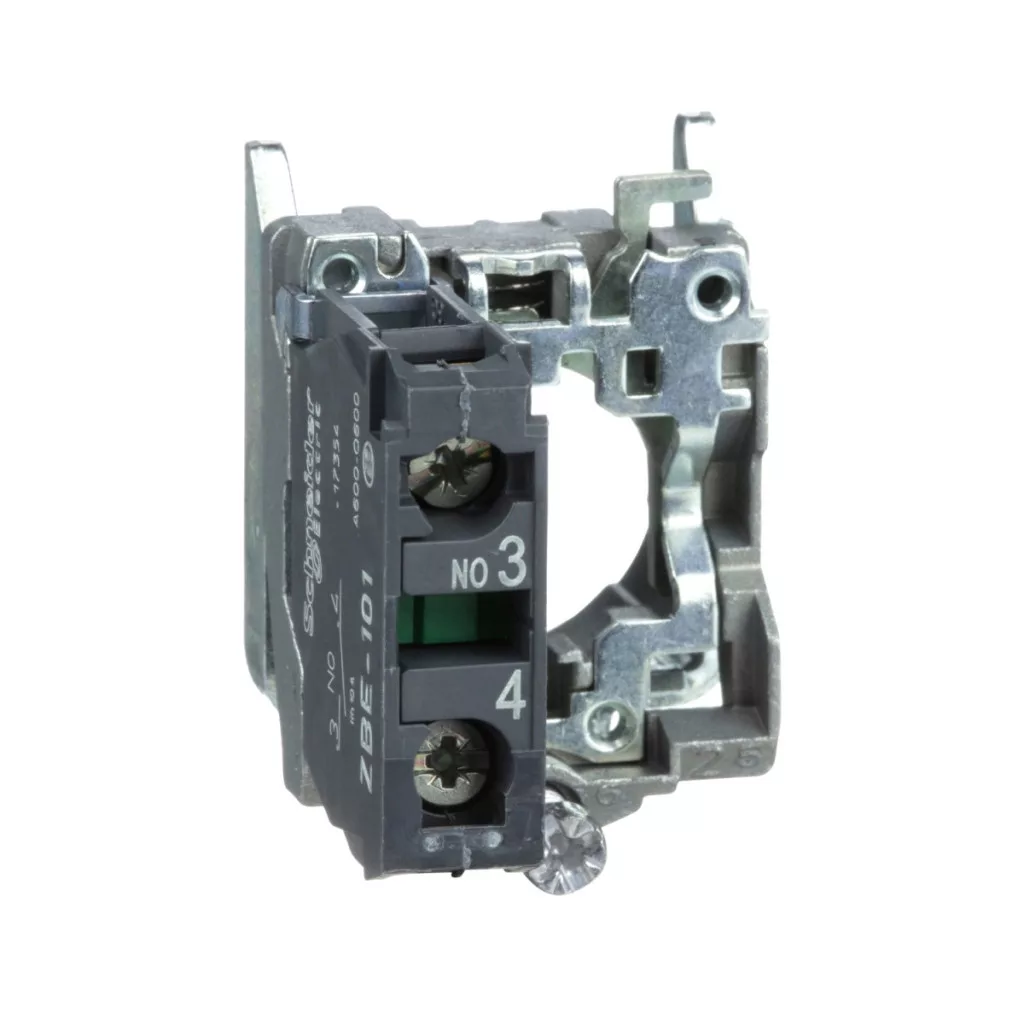

Schneider Electric Harmony XB4 - ZB4BZ101 - bază de montare metalică și bloc de contact, 1NO date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Unitate completă de asamblare corp/contact
Denumirea scurtă a dispozitivului: ZB4
Materialul inelului de montare: Zamak
Cantitatea minimă de comandă: 1
Tip cap: Standard
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Compoziție dispozitiv: Inel de fixare, corp
Conexiuni - terminale: terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1. Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1.
Caracteristici suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 37 mm
Descrierea terminalului ISO n°1: (13-14)NO
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Fără
Cursă de acționare: 2,6 mm (NO schimbare de stare electrică), 4,3 mm (cursă completă)
Forță de acționare: 2,3 N NO schimbare de stare electrică
Cuplu de acționare: 0,05 N.m NO schimbare de stare electrică
Durată de viață mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Philips 1, Phillips, compatibil cu șurubelnița Pozidriv 1, cu fantă, compatibil cu șurubelnița plată de 4 mm, cu fantă, compatibil cu șurubelniță plată de 5,5 mm
Material contact: aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: 10 A tip siguranță gG conform IEC 60947-5-1
Parametri electrici
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare:
3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 10.000.000 de cicluri, categorii AC-15 și DC-13 sub diverse sarcini
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare a aerului ambiant: -40...70 °C
Temperatura de funcționare a aerului ambiant: -40...70 °C
Grad de protecție IP: IP20 conform IEC 60529
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27.
