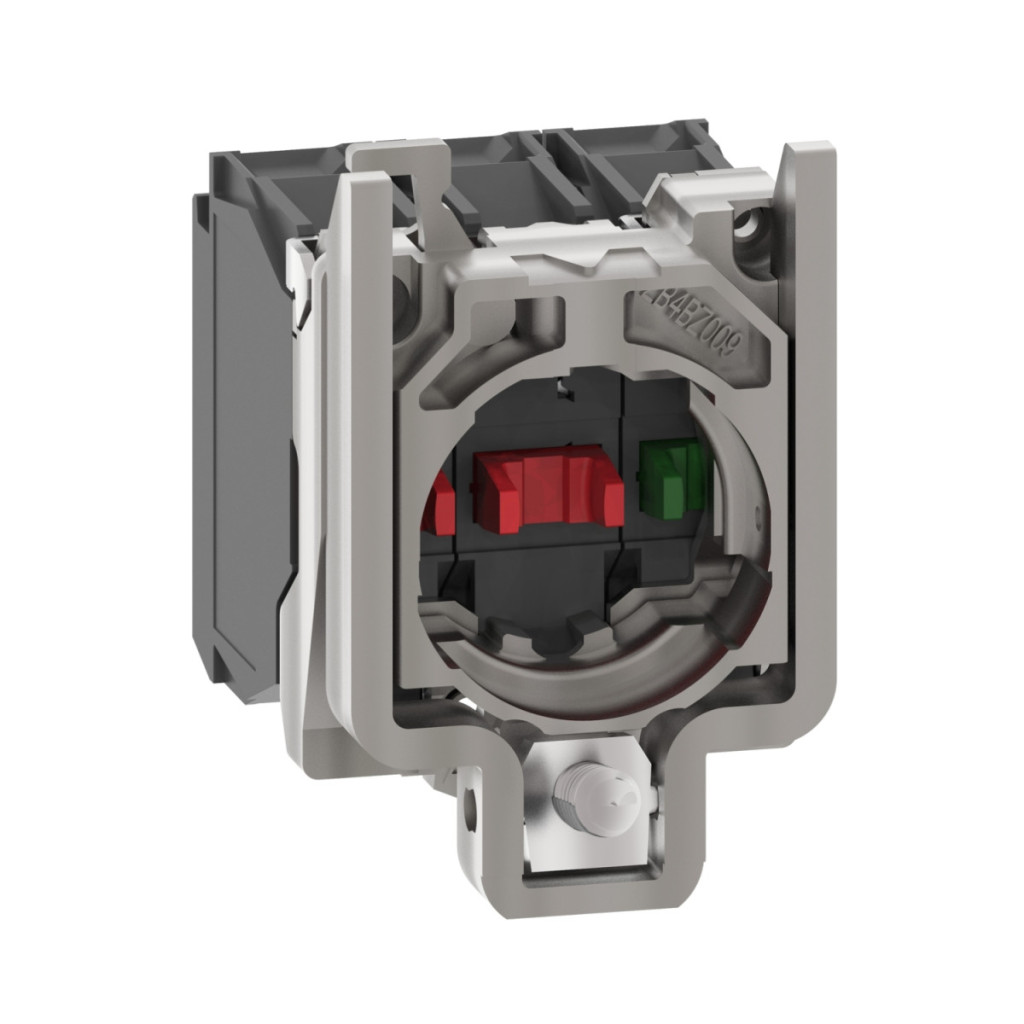

Schneider Electric Harmony XB4 - ZB4BZ102TQ - soclu metalic de montare și bloc de contact, 1NC

Lățime: 38 mm

Lungime: 48 mm

Înălțime: 32 mm

Comandă specială

Schneider Electric Harmony XB4 - ZB4BZ102TQ - soclu metalic de montare și bloc de contact, 1NC

Name: Schneider Electric Harmony XB4 - ZB4BZ102TQ - soclu metalic de montare și bloc de contact, 1NC
Brand: Schneider Electric Zrt.
SKU: 3389110883305
Price: 41.44 RON
Availability: InStock

41,44 RON

Comandă specială

Produsul poate fi achiziționat la comandă specială exclusiv de către persoane juridice cu cod fiscal. Dacă dorești să achiziționezi produsul pentru compania pe care o reprezinți la un preț și mai avantajos, click aici!

👀Click la produse asemănătoare!

Schneider Electric

Bloc de contact Schneider Electric Harmony XB4

Gama completă Schneider Electric Harmony XB4

Ansamblul complet carcasă/contact ZB4BZ102TQ din gama de produse Harmony XB4 de la Schneider Electric a fost dezvoltat pentru soluții de automatizare și control industrial. Acest set de 100 de piese oferă o combinație de fiabilitate și durată lungă de viață, fiind alegerea ideală pentru proiecte mai mari și producția în serie. Ansamblul ZB4BZ102TQ conține un singur contact 1 NC (normal închis), care asigură o funcționare lentă. O componentă esențială a produsului este colierul de montare Zamak, care oferă o stabilitate mecanică și o durabilitate excelente. Designul standard al capului este compatibil cu alte componente din seria Harmony XB4, permițând un design uniform al sistemului și o instalare ușoară. Dispozitivul are o durabilitate mecanică remarcabilă, rezistând la până la 5 milioane de cicluri de comutare, în timp ce durabilitatea sa electrică este și mai impresionantă: 10 milioane de cicluri în diverse condiții de încărcare. Produsul este echipat cu terminale cu șurub care acceptă cabluri cu o secțiune transversală de <= 2 x 1,5 mm² cu cleme de cablu sau cabluri cu o secțiune transversală de >= 1 x 0,22 mm² fără cleme de cablu, în conformitate cu standardul IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de scule: poate fi utilizat cu șurubelnițe Philips 1, Pozidriv 1, precum și cu șurubelnițe cu cap plat de 4 mm și 5,5 mm, oferind opțiuni versatile de instalare. Contactele ZB4BZ102TQ sunt fabricate din aliaj de argint (Ag/Ni), ceea ce garantează o conductivitate electrică excelentă și o durată lungă de viață. Produsul este echipat cu protecție împotriva scurtcircuitelor și se recomandă utilizarea unei siguranțe de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Curentul termic convențional măsurat în aer liber este de 10 A, tensiunea nominală de izolație este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls este de 6 kV, în conformitate cu IEC 60947-1. Curentul nominal de funcționare variază în funcție de condiții: în categoria AC-15 este de 3 A (240 V), 6 A (120 V) și 1,2 A (600 V), în timp ce în categoria DC-13 este de 0,1 A (600 V), 0,27 A (250 V) și 0,55 A (125 V). Fiabilitatea electrică este remarcabilă: într-un mediu curat, Λ < 10exp(-6) la 5 V, 1 mA și Λ < 10exp(-8) la 17 V, 5 mA, în conformitate cu IEC 60947-5-4.

Schneider Electric Harmony XB4 - ZB4BZ102TQ - soclu metalic de montare și bloc de contact, 1NC date tehnice

Caracteristici principale

Familia de produse: Harmony XB4

Tipul produsului sau al componentei: Ansamblu complet corp/contact

Denumirea scurtă a dispozitivului: ZB4

Materialul colierului de montare: Zamak

Unitate de vânzare: 100 buc./pachet

Design cap: Standard

Tip și compoziție contact: 1 NC

Funcționare contact: Întrerupere lentă

Tip bloc de contact: Simplu

Compoziția dispozitivului

Colier de fixare

Corp

Conexiuni

Cleme cu șurub, cleme de cablu <= 2 x 1,5 mm² conform IEC 60947-1

Terminale cu șurub, >= 1 x 0,22 mm² fără clemă de cablu conform IEC 60947-1

Caracteristici electrice

Curent nominal de funcționare:

3 A 240 V, AC-15, A600 conform IEC 60947-5-1

6 A 120 V, AC-15, A600 conform IEC 60947-5-1

0,1 A 600 V, DC-13, Q600 conform IEC 60947-5-1

0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1

0,55 A 125 V, DC-13, Q600 conform IEC 60947-5-1

1,2 A 600 V, AC-15, A600 conform IEC 60947-5-1

Deschidere pozitivă: conform IEC 60947-5-1 Anexa K

Cursă de acționare: 1,5 mm (schimbare electrică a stării NC), 4,3 mm (cursă completă)

Forță de acționare: 2 N schimbare electrică a stării NC

Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1

Curent termic convențional măsurabil în aer liber: 10 A conform IEC 60947-5-1

Tensiune nominală de izolare: 600 V (grad de poluare 3) conform IEC 60947-1

Tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1

Material contact: Aliaj de argint (Ag/Ni)

Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1

Caracteristici de durabilitate

Durabilitate mecanică: 5.000.000 de cicluri

Durabilitate electrică: 10.000.000 de cicluri, AC-15, 2 A 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

10.000.000 de cicluri, AC-15, 3 A 120 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

10.000.000 de cicluri, AC-15, 4 A 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

10.000.000 de cicluri, DC-13, 0,2 A 110 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

10.000.000 cicluri, DC-13, 0,5 A 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5

Parametri de mediu

Tratament de protecție: TH

Temperatura ambiantă în timpul depozitării: -40...70 °C

Temperatura ambiantă în timpul funcționării: -40...70 °C

Grad de protecție IP: IP20 conform IEC 60529

Rezistență la vibrații și șocuri

Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6

Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27

Standarde și certificări

Standarde:

JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, IEC 60947-5-1, IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-1

Certificări de produs:

BV, UL, CSA, DNV, LROS (Lloyds register of shipping)

Date

Lățime

38 mm

Lungime

48 mm

Înălțime

32 mm

EAN prezentat

3389110883305

Numele producătorului

Schneider Electric Zrt.

Adresa producătorului

1133 Budapest, Váci út 96-98.

Informații de contact ale producătorului

hu-schneider@schneider-electric.com

Gyártó/Márka

Schneider Electric

Greutate

47 g/bucată
