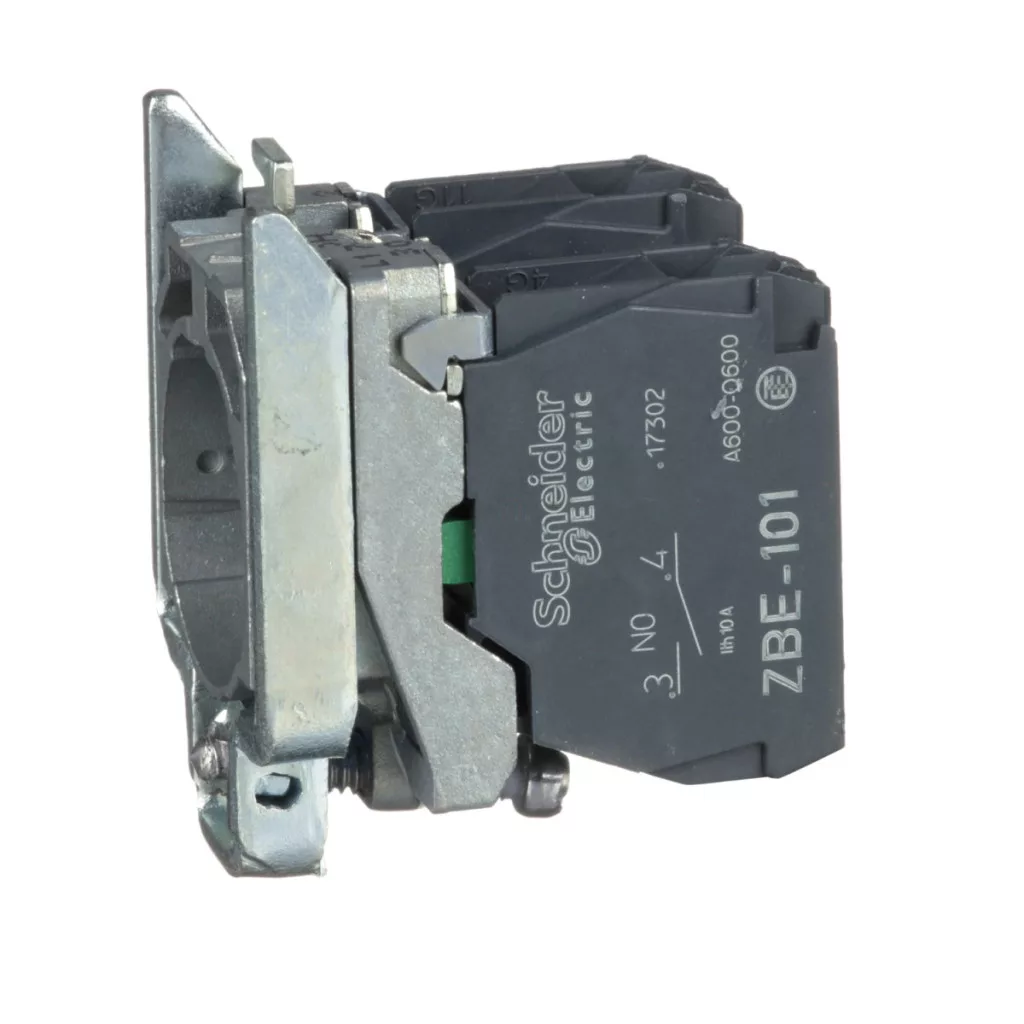

Unitatea Schneider Electric Harmony XB4 seria ZB4BZ103 este o combinație de înaltă calitate între o bază de montare și un bloc de contact conceput pentru uz industrial. Această componentă metalică cu terminale cu șurub are două contacte NO (normal deschise), ceea ce permite o utilizare versatilă în diverse sarcini de control. Ca parte a familiei de produse Harmony XB4, ZB4BZ103 este una dintre componentele de comutare de calitate premium ale Schneider Electric. Unitatea completă este formată dintr-un corp și un ansamblu de contacte, care include corpul și un colier de fixare Zamak. Contactele componentei cu cap standard sunt realizate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și o durată lungă de viață. Conexiunea cu terminal cu șurub permite conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu în conformitate cu IEC 60947-1 sau a firelor cu o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu. Contactul ZB4BZ103 are o întrerupere lentă, ceea ce este o caracteristică importantă în mediile industriale. Dispozitivul are o durabilitate mecanică remarcabilă și poate rezista la până la 5 milioane de cicluri de comutare. Cursa de funcționare este de 2,6 mm până la schimbarea stării electrice NO, în timp ce cursa totală este de 4,3 mm. Cuplul de funcționare este de 0,05 N.m până la schimbarea stării electrice NO. Cuplul de strângere al dispozitivului este de 0,8-1,2 N.m în conformitate cu IEC 60947-1. Designul capului șurubului este universal: compatibil cu șurubelnița Philips nr. 1, șurubelnița Pozidriv nr. 1 și șurubelnițele plate de 4 mm și 5,5 mm, ceea ce facilitează instalarea și întreținerea. ZB4BZ103 are caracteristici electrice remarcabile. Curentul termic convențional în aer liber este de 10 A, conform IEC 60947-5-1. Tensiunea nominală de izolare este de 600 V (grad de poluare 3) conform IEC 60947-1. Rezistența la tensiune impulsivă este de 6 kV conform IEC 60947-1. Valorile curentului nominal de funcționare în diferite moduri de funcționare sunt: 3 A la 240 V conform AC-15, A600; 6 A la 120 V conform AC-15, A600; 0,1 A la 600 V conform DC-13, Q600; 0,27 A la 250 V conform DC-13, Q600; 0,55 A la 125 V conform DC-13, Q600; și 1,2 A la 600 V conform AC-15, A600, toate în conformitate cu cerințele IEC 60947-5-1. Durabilitatea electrică este remarcabilă, atingând 10 milioane de cicluri de comutare în mai multe moduri de funcționare, în conformitate cu IEC 60947-5-1 Anexa C.
Schneider Electric Harmony XB4 - Date tehnice ZB4BZ103
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Ansamblu complet corp/contact
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de fixare: Zamak
Tipul capului: Design standard
Caracteristici contact
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Tip bloc contact: Simplu
Compoziție dispozitiv: Corp, colier de fixare
Material contact: Aliaj de argint (Ag/Ni)
Date de conectare
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără capăt de cablu conform IEC 60947-1
Descrierea terminalului ISO n°1: (13-14)NO
Caracteristici mecanice
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 37 mm
Cursă de funcționare: 2,6 mm (NO schimbare de stare electrică)
4,3 mm (cursă completă)
Cuplu de funcționare: 0,05 N.m FĂRĂ schimbare a stării electrice
Durabilitate mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Forma capului șurubului: Phillips, compatibil cu șurubelnița Philips nr. 1
Phillips, compatibil cu șurubelnița Pozidriv nr. 1
Cu fantă, compatibil cu șurubelniță plată cu diametrul de 4 mm
Cu fantă, compatibil cu șurubelniță plată cu diametrul de 5,5 mm
Date electrice
Protecție la scurtcircuit: Siguranță de tip gG de 10 A conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de rezistență la impulsuri: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Rezistență electrică: 10.000.000 de cicluri în diverse condiții de încărcare conform IEC 60947-5-1 Anexa C
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Grad de protecție IP: IP20 conform IEC 60529 Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
