ZB4BZ106, parte a seriei Harmony XB4 de la Schneider Electric, este un ansamblu complet de carcasă/contact de calitate profesională, conceput în principal pentru utilizarea în medii industriale pentru butoane și comutatoare. Acest produs este una dintre componentele de bază care asigură funcții de comutare fiabile și poate fi utilizat pe scară largă în sistemele de automatizare și control. ZB4BZ106 este o componentă simplă, dar esențială, care dispune de un corp/colier de montare și un singur bloc de contact într-o configurație 1NO+1NC (unul normal deschis și unul normal închis). Contactele sunt proiectate cu un principiu special de funcționare cu suprapunere și întrerupere lentă, care asigură o comutare fiabilă și sigură. Terminalele cu borne cu șurub oferă opțiuni flexibile de cablare, acceptând cabluri cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau o secțiune transversală minimă de 1 x 0,22 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Produsul are o dispunere a terminalelor ISO n°1 (11-12)NC, care asigură un design standardizat și facilitează instalarea. Ca parte a seriei Harmony XB4, acest produs Schneider Electric cu identificatorul ZB4BZ106 se mândrește cu parametri tehnici excelenți. Corpul/colierul de montare este fabricat din aliaj Zamak, care oferă o rezistență mecanică excelentă. Dimensiunile CAD de 30 mm lățime, 47 mm înălțime și 37 mm adâncime definesc cu precizie produsul, facilitând procesul de proiectare. Contactele din aliaj de argint (Ag/Ni) asigură o durată lungă de viață și o conductivitate electrică excelentă. Produsul are o deschidere pozitivă în conformitate cu IEC 60947-5-1 Anexa K, ceea ce sporește utilitatea sa în aplicații de siguranță. În ceea ce privește performanțele tehnice, ZB4BZ106 are parametri remarcabili. Cursa de funcționare este de 1,5 mm pentru schimbarea stării electrice a contactului NC, 2,6 mm pentru schimbarea stării electrice a contactului NO și un total de 4,3 mm pentru cursa completă. Cuplul de funcționare este de 0,05 N.m pentru schimbarea stării electrice NO. Durata de viață mecanică de 5.000.000 de cicluri asigură o durabilitate remarcabilă. Cuplul de strângere este de 0,8-1,2 N.m în conformitate cu standardul IEC 60947-1. Produsul poate fi asamblat cu o varietate de șurubelnițe, inclusiv tipurile Philips 1, Pozidriv 1 și plate (cu diametrul de 4 mm și 5,5 mm). Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Curentul de funcționare poate varia în funcție de tensiune și de tipul de circuit utilizat, de exemplu 3 A la 240 V în modul AC-15 sau 6 A la 120 V în modul AC-15.

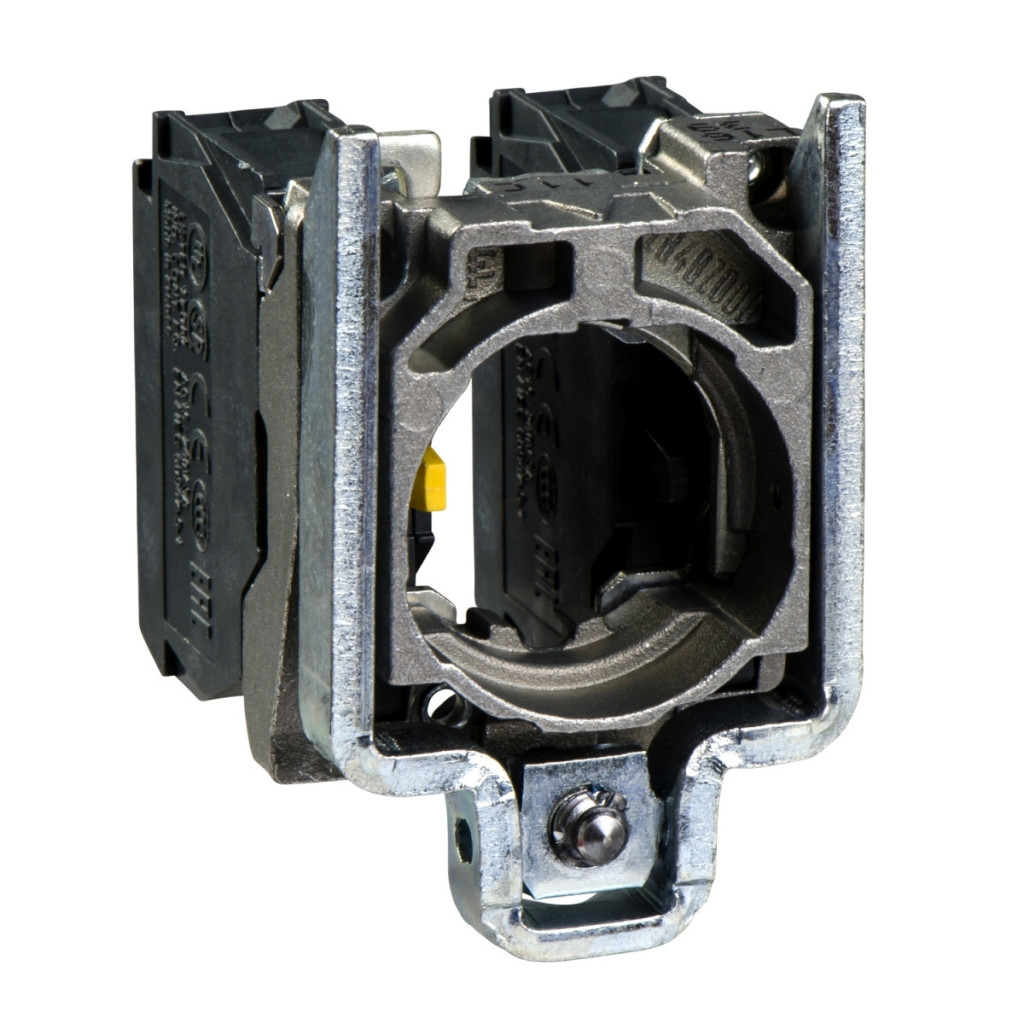

Schneider Electric Harmony XB4 - ZB4BZ106 - bază de montare metalică și bloc de contact, 1NO+1NC cu conexiune încrucișată date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Ansamblu complet corp/contact
Denumirea scurtă a dispozitivului: ZB4
Materialul colierului de montare: Zamak
Cantitate minimă de comandă: 1
Tip cap: Standard
Tip și compoziție contact: 1 NO + 1 NC
Funcționare contact: Crossover, întrerupere lentă
Tip bloc de contact: Simplu
Compoziția dispozitivului: Colier de fixare, Corp
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1, Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Date tehnice suplimentare
Lățime totală CAD: 30 mm Înălțime totală CAD: 47 mm Adâncime totală CAD: 37 mm Descrierea terminalelor ISO n°1: (11-12)NC Contacte utilizate: Contacte în trepte Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de acționare: 1,5 mm (schimbare de stare electrică NC), 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă)
Cuplu de acționare: 0,05 N.m Schimbare de stare electrică NO
Durată de viață mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Formă cap șurub: Compatibil cu șurubelnița Philips 1, compatibil cu șurubelnița Pozidriv 1, compatibil cu șurubelnița plată Ø 4 mm, compatibil cu șurubelnița plată Ø 5,5 mm Material contact: Aliaj de argint (Ag/Ni) Siguranță de tip 10 A gG conform IEC 60947-5-1
Caracteristici electrice
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls rezistentă: 6 kV conform IEC 60947-1
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1, 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1, 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1, 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1, 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1, 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1 Durată de viață electrică: 10.000.000 de cicluri în diverse condiții de încărcare conform IEC 60947-5-1 Anexa C Fiabilitate electrică: Λ < 10exp(-6) 5 V, 1 mA într-un mediu curat conform IEC 60947-5-4, Λ < 10exp(-8) 17 V, 5 mA într-un mediu curat conform IEC 60947-5-4
Condiții de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Grad de protecție IP: IP20 conform IEC 60529 Standarde: IEC 60947-1, IEC 60947-5-4, IEC 60947-5-5, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-5-1, UL 508, JIS C8201-1 Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping) Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27.
