Seria Schneider Electric Harmony XB4 ZB4BZ107 este o unitate completă de înaltă calitate, cu corp/contact, cu bază și corp de montare din metal. Această componentă face parte din familia de produse Harmony XB4, care permite o gamă largă de aplicații în automatizarea și controlul industrial. Modelul ZB4BZ107 are 2 contacte NO (normal deschise) cu terminale cu șurub, asigurând o conexiune electrică fiabilă. Designul produsului include un cap standard, iar inelul de fixare este fabricat din aliaj Zamak, care oferă o rezistență mecanică și o durabilitate excelente în medii industriale. Blocul de contact este unipolar, iar contactele sunt cu rupere lentă, permițând un control precis. Terminalele cu șurub ale ZB4BZ107 pot fi utilizate pentru fire cu capete de cablu cu o secțiune transversală de <= 2 x 1,5 mm² în conformitate cu IEC 60947-1 sau pentru fire fără capete de cablu cu o secțiune transversală de >= 1 x 0,22 mm². Datele tehnice ale blocului de contact ZB4BZ107 sunt impresionante. Dispozitivul are o lățime CAD totală de 30 mm, o înălțime de 47 mm și o adâncime de 37 mm. Contactele sunt marcate ISO n°1 (13-14)NO. Contactele sunt fabricate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă și rezistență la uzură. Deschiderea pozitivă este proiectată în conformitate cu anexa K la IEC 60947-5-1. Cursa de acționare este de 1,5 mm (schimbare electrică a stării NC), iar cursa totală de acționare este de 4,3 mm. Durata de viață mecanică este extrem de mare: 5 milioane de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung. Cuplul de strângere este de 0,8-1,2 N.m, în conformitate cu IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: poate fi utilizat cu șurubelnițe Phillips (dimensiunea 1, Pozidriv dimensiunea 1) și cu șurubelnițe cu fantă (Ø 4 mm și Ø 5,5 mm), oferind opțiuni flexibile de instalare. ZB4BZ107 este protejat împotriva scurtcircuitelor de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1. Produsul are un curent termic nominal convențional de 10 A în aer liber, de asemenea în conformitate cu IEC 60947-5-1. Tensiunea de izolare [Ui] este de 600 V (grad de poluare 3) conform IEC 60947-1, în timp ce tensiunea nominală de impuls [Uimp] este de 6 kV conform aceluiași standard. Curentul nominal de funcționare [Ie] are mai multe valori pentru diferite categorii de aplicații: 3 A la 240 V, categoria AC-15, A600; 6 A la 120 V, categoria AC-15, A600; 0,1 A la 600 V, categoria DC-13, Q600; 0,27 A la 250 V, categoria DC-13, Q600; 0,55 A la 125 V, categoria DC-13, Q600; și 1,2 A la 600 V, categoria AC-15, A600, toate în conformitate cu IEC 60947-5-1.

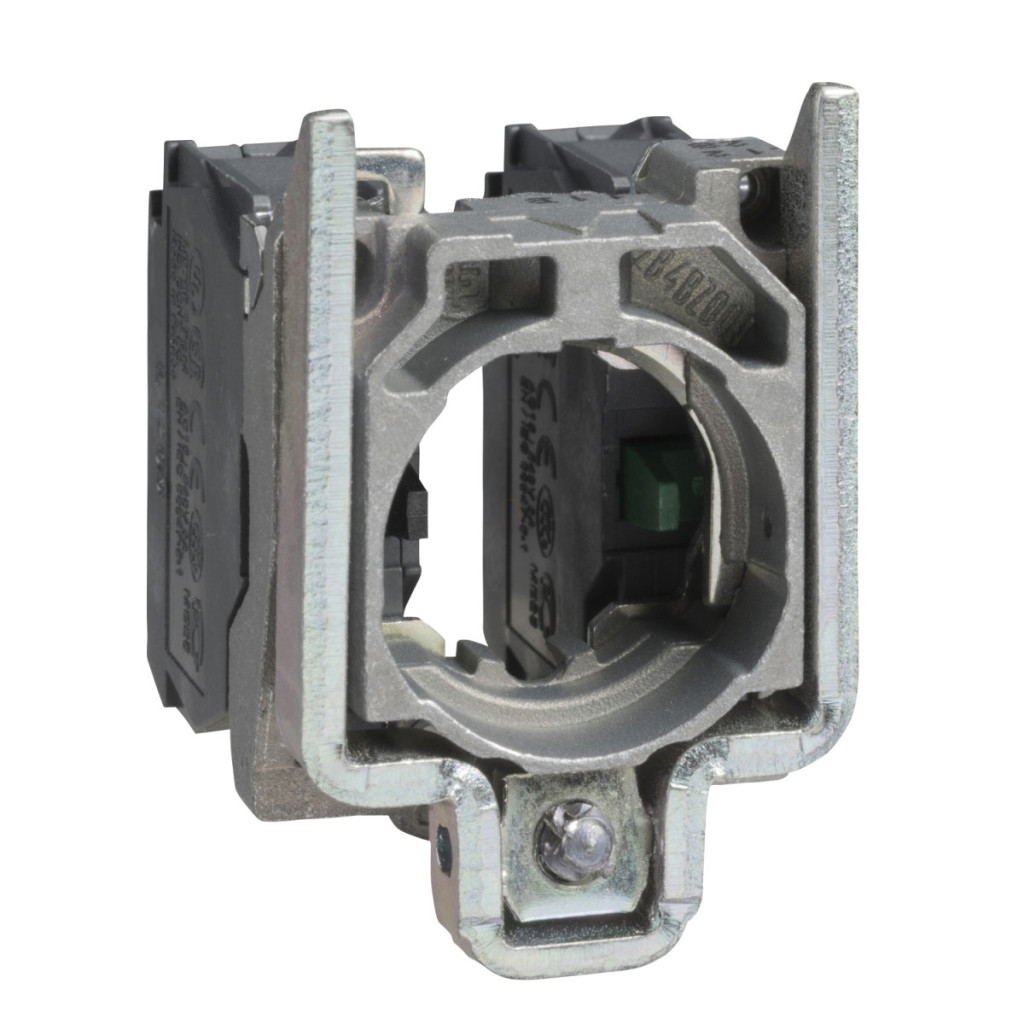

Schneider Electric Harmony XB4 - ZB4BZ107 - soclu de montare metalic și bloc de contact, seria 2NC date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Corp complet/unitate de contact
Denumirea scurtă a dispozitivului: ZB4
Materialul inelului de montare: Zamak
Cantitatea comercializată: 1
Tip cap: Standard
Tip și compoziție contact: 2 NO
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Compoziția dispozitivului: Inel de fixare, Corp
Conexiuni
Terminale - borne: Borne cu șurub, <= 2 x 1,5 mm² cu papuci de cablu conform IEC 60947-1
Terminale cu șurub, >= 1 x 0,22 mm² fără papuci de cablu conform IEC 60947-1
Informații suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 37 mm
Descrierea contactului ISO n°1: (13-14)NO
Utilizarea contactelor: Contacte cu trepte
Deschidere pozitivă: În conformitate cu anexa K la IEC 60947-5-1
Cursă de funcționare: 1,5 mm (NC în cazul schimbării stării electrice)
4,3 mm (cursă completă)
Durată de viață mecanică: 5.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m în conformitate cu IEC 60947-1
Forma capului șurubului: În formă de cruce, compatibil cu șurubelnița Philips 1
În formă de cruce, compatibil cu șurubelnița Pozidriv 1
Cu fantă, compatibilă cu șurubelnița plată Ø 4 mm
Cu fantă, compatibilă cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de 10 A, tip gG, în conformitate cu IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A în conformitate cu IEC 60947-5-1
[Ui] Tensiune de izolare: 600 V (grad de poluare 3) în conformitate cu IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV în conformitate cu IEC 60947-1
Parametri electrici
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 în conformitate cu IEC 60947-5-1
6 A la 120 V, AC-15, A600 în conformitate cu IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 în conformitate cu IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 în conformitate cu IEC 60947-5-1
Durată de viață electrică: 10.000.000 de cicluri, AC-15, 2 A la 230 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
10.000.000 de cicluri, AC-15, 3 A la 120 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
10.000.000 cicluri, AC-15, 4 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
10.000.000 cicluri, DC-13, 0,2 A la 110 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu Anexa C la IEC 60947-5-1
10.000.000 de cicluri, DC-13, 0,5 A la 24 V, frecvență de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C. Fiabilitate electrică: Λ < 10exp(-6) la 5 V, 1 mA într-un mediu curat, în conformitate cu IEC 60947-5-4
Λ < 10exp(-8) la 17 V, 5 mA într-un mediu curat, în conformitate cu IEC 60947-5-4
Caracteristici de mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Grad de protecție IP: IP20 în conformitate cu IEC 60529
Standarde
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-1
IEC 60947-5-4
UL 508
JIS C8201-5-1
IEC 60947-5-5
JIS C8201-1
Certificate
BV
UL
CSA
DNV
LROS (Lloyds register of shipping)
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală în conformitate cu IEC 60068-2-27
