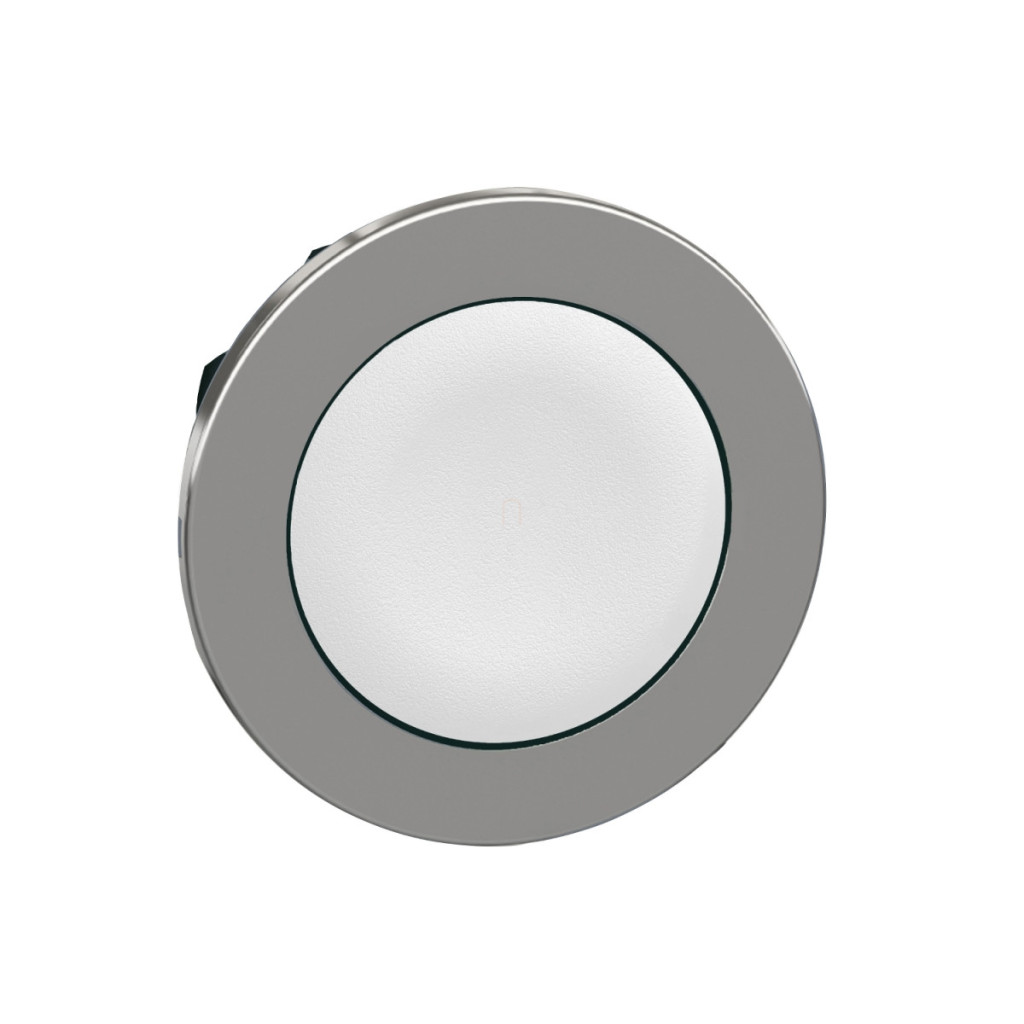

Modelul ZB4FA1 din seria Harmony XB4 de la Schneider Electric este un buton de înaltă calitate, alb, cu montare încastrată, care reprezintă alegerea perfectă pentru panouri de control industriale și interfețe de operare a mașinilor. Acest buton neiluminat face parte din familia de bază ZB4F, care și-a dovedit fiabilitatea în cele mai exigente medii industriale de zeci de ani. Butonul alb ZB4FA1 are un cadru metalic cromat, care nu numai că îi conferă un aspect elegant, dar oferă produsului și o durabilitate și rezistență excelente. Diametrul standard de montare de 30,5 mm facilitează instalarea și permite integrarea ușoară în sistemele existente. Butonul are un mecanism de acționare cu revenire prin arc, ceea ce înseamnă că este activat prin apăsare și apoi revine automat la poziția inițială când presiunea este eliberată. Suprafața de control albă, încastrată, nemarcată, permite plasarea de etichete sau marcaje personalizate, făcându-l adaptabil la o varietate de aplicații. Parametrii tehnici ai ZB4FA1 sunt impresionanți: produsul are o durată de viață mecanică excepțională de 10 milioane de cicluri de funcționare, ceea ce garantează o funcționare fiabilă pe termen lung. Protecția sa este, de asemenea, remarcabilă, fiind conformă cu standardele IP66, IP67, IP69 și IP69K, care oferă protecție completă împotriva prafului și jeturilor de apă de diferite intensități. În plus, produsul este conform cu clasele de protecție UL 50E Tip 4, 4X, 12 și 13. Capul butonului poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...+70 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Clasa IK06 conferă produsului o rezistență mecanică adecvată la impact. ZB4FA1 oferă opțiuni flexibile de configurare electrică cu diverse combinații de blocuri de contact. Codurile de configurare electrică (C1, C2, C11, C15) permit diferite numere și dispuneri de contacte, astfel încât butonul poate fi adaptat la diferite cerințe de control. Produsul are, de asemenea, o rezistență excelentă la vibrații și șocuri, verificată prin teste conform diverselor standarde IEC. Butonul poate rezista la vibrații de 5 gn (f= 10...500 Hz) și la șocuri de până la 50 gn, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. Capul butonului Schneider Electric ZB4FA1 este conform cu numeroase standarde și certificări internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE și JIS C8201-1 și este certificat UL, CSA, CCC și EAC. Această compatibilitate și gama de certificări de conformitate facilitează aplicarea produsului la nivel mondial într-o varietate de industrii și sisteme.
Schneider Electric Harmony XB4 - Date tehnice ZB4FA1
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4F
Materialul plăcii frontale: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip de acționare: Revenire cu arc
Profil actuator: Alb încastrat, nemarcat
Culoarea actuatorului/lentilei: Alb
Informații suplimentare
Lățime CAD: 36,6 mm
Înălțime CAD: 36,6 mm
Adâncime CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: C1 pentru montare frontală cu blocuri simple pentru mai puțin de 9 contacte
C2 pentru montare frontală utilizând blocuri simple și duble pentru mai puțin de 9 contacte
C11 pentru montare frontală utilizând blocuri simple pentru mai puțin de 3 contacte
C15 pentru montare frontală utilizând blocuri simple pentru mai puțin de 1 contact
Prezentarea dispozitivului: Element de bază
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura aerului ambiant de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50E
Tip 12 conform UL 50E
Tip 4 conform UL 50E
Tip 4X conform UL 50E
Clasă de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: Listat UL
CSA
CCC
EAC
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
25 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri pe fiecare axă în conformitate cu IEC 60068-2-27
Montare și instalare
Grosime de prindere: 1-6 mm / 0,04-0,24 inci
