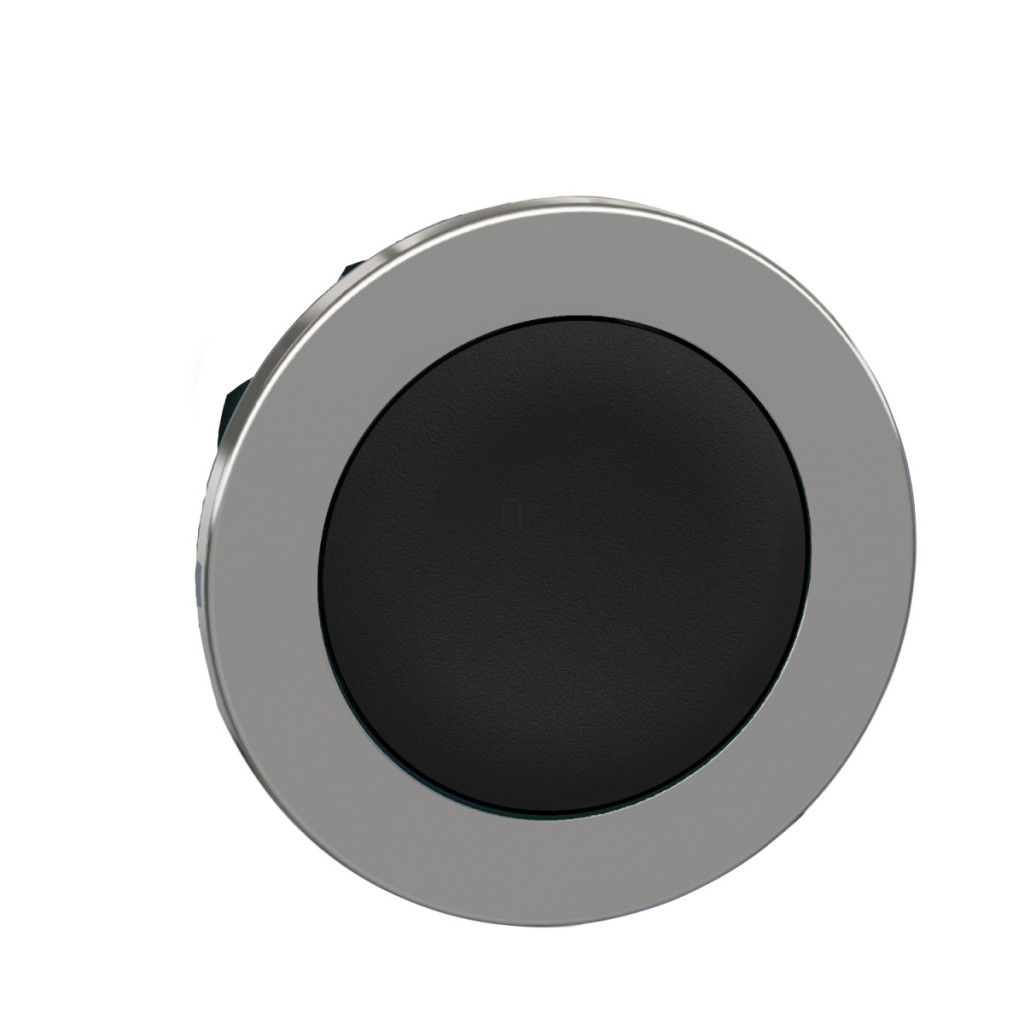

Butonul metalic încastrat de tip ZB4FA2 din seria Harmony XB4 de la Schneider Electric este un element de comutare de înaltă calitate, conceput pentru aplicații industriale, care se remarcă pe piață prin designul său robust și funcționarea fiabilă. Capul negru, nemarcat al butonului are un diametru de montare de 30,5 mm, care respectă standardele industriale, facilitând integrarea în sistemele existente. Capul butonului ZB4FA2 este fabricat de Schneider Electric într-un design deosebit de durabil, completat de un cadru metalic cromat și o suprafață de control încastrată neagră. Dispozitivul are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după ce a fost apăsat. Această caracteristică este deosebit de utilă în medii în care este necesară comutarea sau semnalizarea momentană. ZB4FA2 are o durată de viață mecanică excepțional de lungă, de 10.000.000 de cicluri, asigurând o durabilitate excepțională chiar și în cele mai exigente medii industriale. Această componentă a seriei Harmony XB4 poate fi utilizată cu diverse configurații electrice: cu codul C1, utilizând maximum 9 blocuri cu un singur contact cu montare pe panoul frontal; cu codul C2, utilizând maximum 9 blocuri cu un singur contact și cu dublu contact cu montare pe panoul frontal; cu codul C11, utilizând maximum 3 blocuri cu un singur contact cu montare pe panoul frontal; și cu codul C15, utilizând maximum 1 bloc cu un singur contact cu montare pe panoul frontal. Această versatilitate permite utilizarea capului butonului ZB4FA2 pentru diverse sarcini de control și semnalizare, de la comutarea simplă pornit/oprit până la funcții de control mai complexe. Produsul este un element de bază în versiunea sa standard, la care pot fi conectate diverse blocuri de contact pentru a obține funcționalitatea dorită. Capul butonului ZB4FA2 are un nivel de protecție remarcabil, ceea ce îl face potrivit pentru utilizare chiar și în cele mai dure condiții de mediu. Are clase de protecție IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului, jeturilor de apă de înaltă presiune și curățării la temperaturi ridicate. Acest lucru este deosebit de important în industrii precum cea alimentară, farmaceutică și chimică, unde curățarea regulată cu apă sub presiune este esențială. Produsul este, de asemenea, conform cu cerințele de tip 4, tip 4X, tip 12 și tip 13 conform UL 50E. Are un grad de rezistență la impact IK06 conform IEC 50102, care oferă o protecție mecanică adecvată. ZB4FA2 are o gamă de temperaturi de funcționare excepțional de largă: poate fi utilizat de la -40 °C la +70 °C, ceea ce îl face potrivit pentru utilizarea în condiții climatice extreme, fie în medii exterioare înghețate, fie în instalații industriale fierbinți.
Schneider Electric Harmony XB4 - Date tehnice ZB4FA2
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau componentului: Cap pentru buton neiluminat
Denumire scurtă a produsului: ZB4F
Material cadru: Metal cromat
Diametru de montare: 30,5 mm
Cantitate de vânzare: 1
Tip cap: Montare încastrată
Formă cap unitate indicator: Rotundă
Mod de funcționare: Revenire cu arc
Profil de control: Negru încastrat, nemarcat
Culoare capac/control sau lentilă: Negru
Informații suplimentare
Lățime totală CAD: 36,6 mm Înălțime totală CAD: 36,6 mm Adâncime totală CAD: 31 mm Durată de viață mecanică: 10.000.000 de cicluri
Cod asamblare electrică: C1 max. 9 contacte utilizând blocuri simple cu montare pe panou frontal
C2 max. 9 contacte utilizând blocuri simple și duble cu montare pe panou frontal
C11 max. 3 contacte utilizând blocuri simple cu montare pe panoul frontal
C15 max. 1 contact utilizând blocuri simple cu montare pe panoul frontal
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH Temperatura ambiantă de depozitare: -40...70 °C Temperatura ambiantă de funcționare: -40...70 °C Categorie de supratensiune: Clasa I conform IEC 60536 Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50E
Tip 12 conform UL 50E
Tip 4 conform UL 50E
Tip 4X conform UL 50E
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: Listat UL
CSA
CCC
EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
25 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Informații privind montarea și distanțarea
Grosime de prindere (e): 1-6 mm / 0,04-0,24 in.
