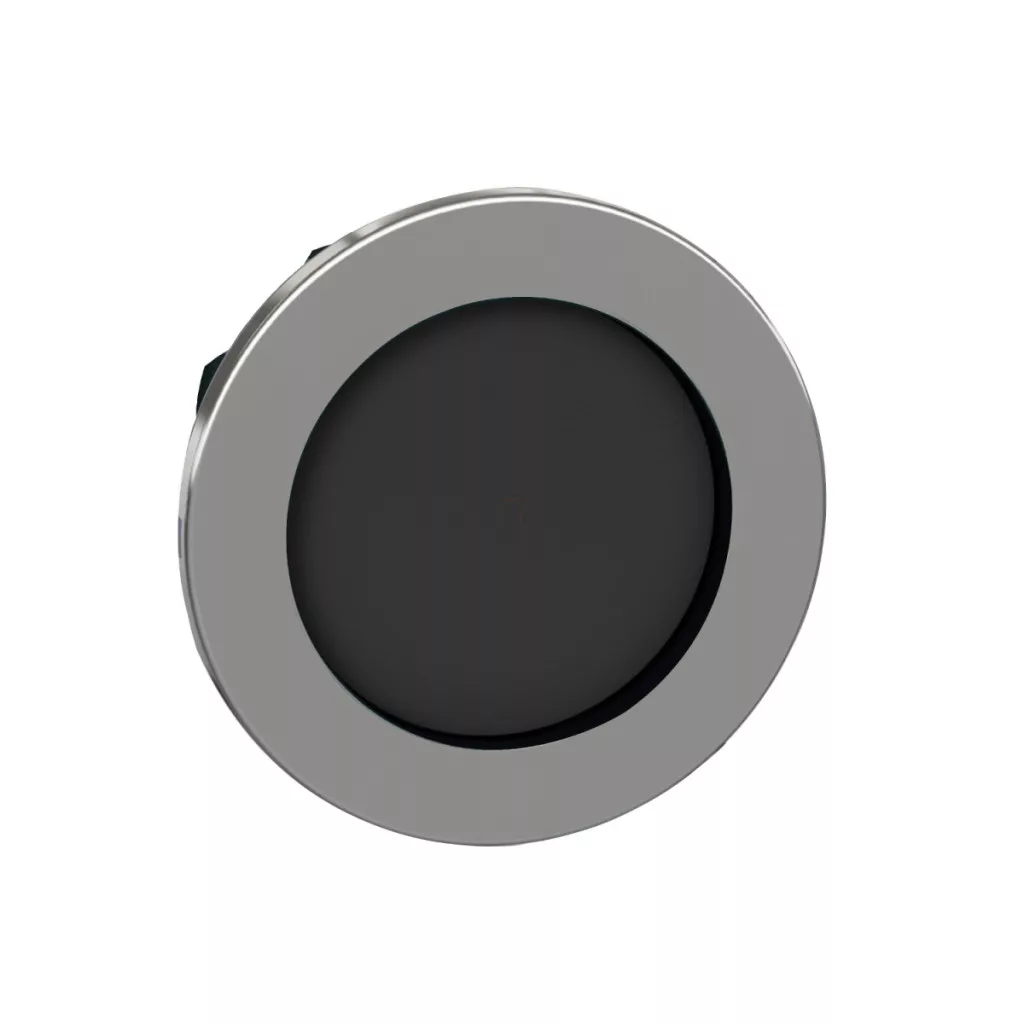

Capul butonului neiluminat Schneider Electric Harmony XB4 seria ZB4FA26 este un element de control industrial profesional care asigură o funcționare fiabilă și o durată lungă de viață chiar și în cele mai solicitante medii. Acest buton negru, încastrat, este alegerea ideală pentru instalarea în panouri de control și echipamente industriale unde designul robust și funcționarea fiabilă sunt importante. Butonul ZB4FA26 face parte din familia de produse Schneider Electric Harmony XB4, recunoscută la nivel mondial pentru calitate și durabilitate. Produsul are un cadru metalic cromat, care nu numai că oferă un aspect estetic, dar oferă și o protecție excelentă împotriva impactului mecanic. Suprafața de operare neagră, încastrată, nemarcată, permite o utilizare ergonomică, prevenind în același timp operarea accidentală. Butonul are un diametru standard de montare de 30,5 mm, ceea ce îl face ușor de montat în majoritatea panourilor de control industriale. Butonul cu revenire prin arc revine la poziția normală imediat după eliberarea presiunii, ceea ce îl face ideal pentru sarcini de comutare momentană. Designul încastrat permite capului butonului să se potrivească perfect în suprafața panoului, astfel încât ansamblul să nu iasă în afară din mediul înconjurător, reducând riscul de acționare accidentală. ZB4FA26 se mândrește cu o durabilitate mecanică deosebit de impresionantă, cu o durată de viață de până la 10 milioane de cicluri de comutare. Produsul poate fi utilizat în mai multe configurații electrice: cod C1 (< 9 contacte cu blocuri individuale montate pe panoul frontal), cod C2 (< 9 contacte cu blocuri individuale și duble montate pe panoul frontal), cod C11 (< 3 contacte cu blocuri individuale montate pe panoul frontal) și cod C15 (utilizând < 1 contact cu blocuri individuale montate pe panoul frontal). Această flexibilitate permite butonului ZB4FA26 să se adapteze la diferite cerințe de comutare. Produsul are o rezistență excelentă la mediul înconjurător. Datorită tratamentului de protecție TH, poate fi utilizat într-un interval larg de temperaturi de funcționare (-40...70 °C). Are un grad de protecție IP remarcabil: IP66, IP67, IP69 conform IEC 60529 și IP69K conform ISO 20653, ceea ce înseamnă că este complet protejat împotriva prafului și a jeturilor de apă de înaltă presiune. Conform UL 50E, are tipul 4, 4X, 12 și 13 conform UL 50E și rezistență la impact IK06 conform IEC 50102. Produsul are o rezistență excelentă la vibrații și șocuri: 5 gn (f= 10...500 Hz) și 25 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6, precum și rezistență la impact de 30 gn (18 ms), 50 gn (11 ms) și 25 gn (6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - Date tehnice ZB4FA26
Caracteristici generale ale produsului
ZB4FA26 face parte din familia de produse Harmony XB4 și funcționează ca un buton neiluminat. Denumirea scurtă a produsului este ZB4F, iar elementul său de bază este un sistem cu buton care poate fi încorporat în panouri de control. Cadrul este fabricat din metal cromat și are un diametru de montare de 30,5 mm. Tipul capului este încastrat, de formă rotundă și acționat cu arc de revenire.Dimensiuni și date de montare Lățime totală conform CAD: 36,6 mm Înălțime totală conform CAD: 36,6 mm Adâncime totală conform CAD: 31 mm Grosime de prindere: 1-6 mm
Caracteristici mecanice și electrice
Durată de viață mecanică: 10.000.000 de cicluri
Coduri de asamblare electrică:- C1: < 9 contacte cu montare pe panoul frontal a blocurilor individuale - C2: < 9 contacte cu montare pe panoul frontal a blocurilor individuale și duble - C11: < 3 contacte cu montare pe panoul frontal a blocurilor individuale- C15: < 1 contact cu montarea pe panoul frontal a blocurilor individuale
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
- IP66 conform IEC 60529
- IP67 conform IEC 60529
- IP69 conform IEC 60529
- IP69K conform ISO 20653
Grad de protecție UL:
- Tip 13 conform UL 50E
- Tip 12 conform UL 50E
- Tip 4 conform UL 50E
- Tip 4X conform UL 50E
Clasă de protecție IK: IK06 conform IEC 50102
Certificate și standarde
Produsul este conform cu următoarele standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări ale produsului: listat UL, CSA, CCC, EAC Rezistență la vibrații și șocuri Rezistență la vibrații: - 5 gn (f= 10...500 Hz) conform IEC 60068-2-6 - 25 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
- 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
- 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
