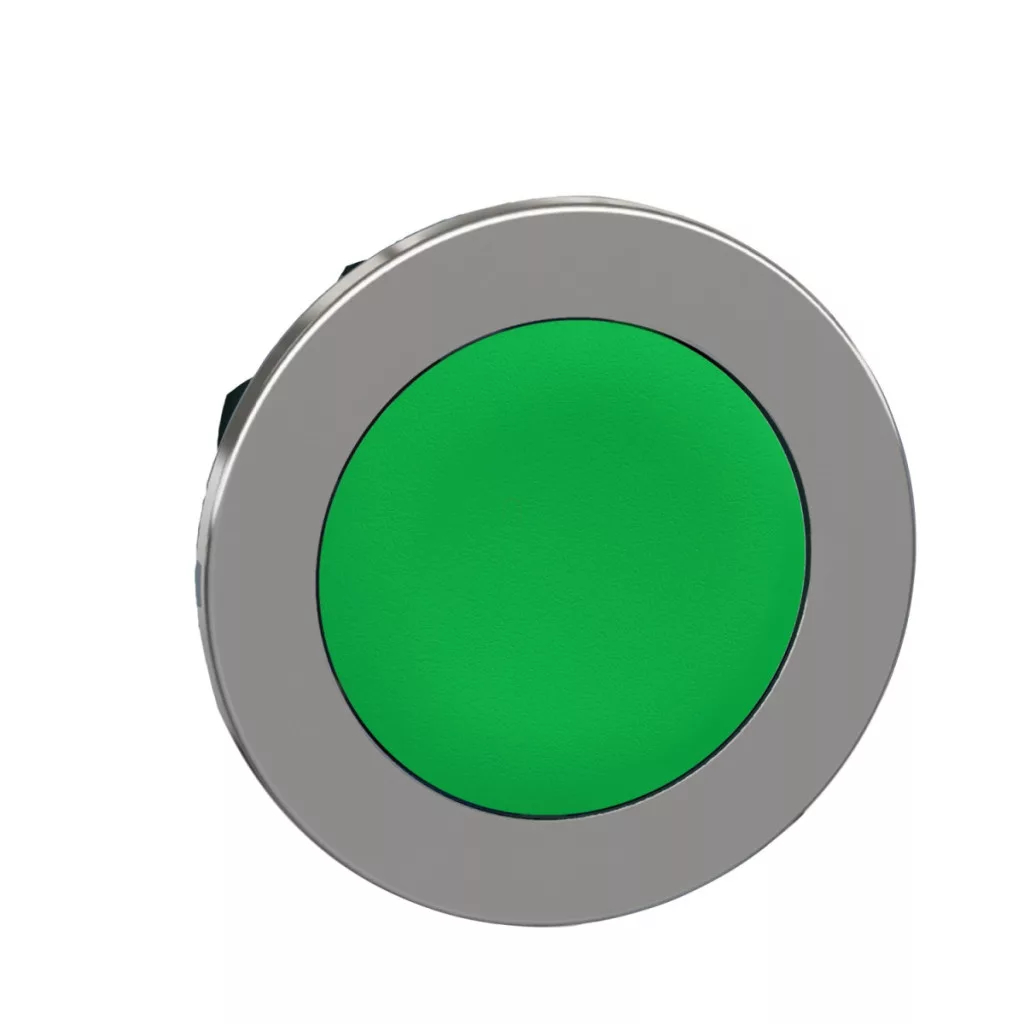

Capul butonului cu montare încastrată Schneider Electric Harmony XB4 seria ZB4FA3 este un element de control industrial de înaltă calitate, caracterizat prin fiabilitate și design robust. Acest cap buton verde, nemarcat, este alegerea ideală pentru mediile industriale în care durata lungă de viață și funcționarea fiabilă sunt esențiale. Capul butonului ZB4FA3 face parte din familia de produse Harmony XB4, care reprezintă gama premium de dispozitive de control Schneider Electric. Placa frontală din metal cromat nu numai că oferă un aspect elegant, dar asigură și o protecție mecanică excelentă pentru dispozitiv. Produsul are un diametru de montare de 30,5 mm, care respectă standardele industriale, fiind ușor de montat în majoritatea tablourilor de distribuție. Butonul este verde, culoare utilizată în mod obișnuit pentru a indica pornirea mașinii sau alte funcții pozitive în mediile industriale. Capul butonului are caracteristici tehnice remarcabile: este încorporat, încastrat, cu revenire prin arc, ceea ce asigură revenirea automată a butonului la poziția inițială după apăsare. Produsul oferă o durabilitate mecanică excepțională, capabilă să efectueze până la 10.000.000 de cicluri de comutare, ceea ce garantează o funcționare fără probleme timp de mulți ani. ZB4FA3 poate fi utilizat cu diverse configurații electrice: cu codul C1, până la 9 contacte într-un singur bloc; cu codul C2, până la 9 contacte în blocuri simple și duble; cu codul C11, până la 3 contacte într-un singur bloc; și cu codul C15, până la 1 contact într-un singur bloc, întotdeauna cu montare pe panoul frontal. Produsul oferă o protecție excepțională împotriva factorilor de mediu. Nivelurile de protecție IP66, IP67, IP69 și IP69K asigură rezistența butonului la praf, apă și jeturi de apă de înaltă presiune. De asemenea, este conform cu clasificările de tip 4, 4X, 12 și 13 conform UL 50E. ZB4FA3 are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în cele mai extreme medii industriale. Rezistența sa la impact este, de asemenea, remarcabilă, rezistând la o accelerație de până la 50g timp de 11 ms, în conformitate cu standardul IEC 60068-2-27, în cazul accelerației cu formă de undă pe jumătate de axă. Rezistența sa la vibrații este, de asemenea, remarcabilă: conform standardului IEC 60068-2-6, poate rezista la 5 g (f=10...500 Hz) și 25 mm vârf-vârf (f=2...10 Hz).
Schneider Electric Harmony XB4 - ZB4FA3 - Cap metalic pentru buton apăsat, montat încastrat, Ø30, retur, verde Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru buton neiluminat
Denumirea scurtă a dispozitivului: ZB4F
Materialul plăcii frontale: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate de semnalizare: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Încastrat verde, nemarcat
Culoarea capacului/actuatorului sau lentilei: Verde
Informații suplimentare
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Cod compoziție electrică: C1 < 9 contacte utilizând blocuri simple cu montare pe panou frontal
C2 < 9 contacte utilizând blocuri simple și duble cu montare pe panoul frontal
C11 < 3 contacte utilizând blocuri simple cu montare pe panoul frontal
C15 < 1 contact utilizând blocuri simple cu montare pe panoul frontal
Prezentarea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50E
Tip 12 conform UL 50E
Tip 4 conform UL 50E
Tip 4X conform UL 50E
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: Listat UL, CSA, CCC, EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
25 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
