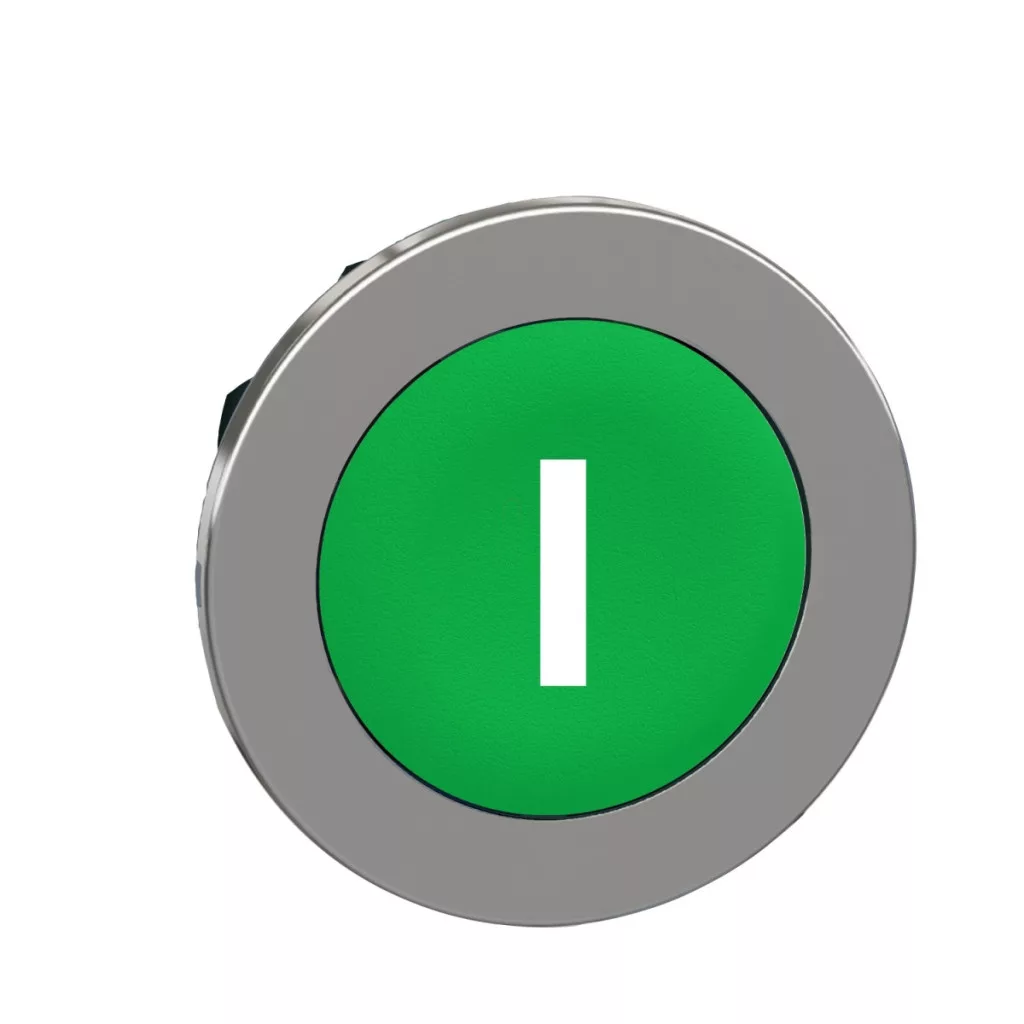

Modelul ZB4FA331, din gama Schneider Electric Harmony XB4, este un buton de comandă de înaltă calitate, destinat montării încastrate, conceput pentru a fi integrat în panouri de control industriale și interfețe de operare. Construcția extrem de rezistentă, realizată din metal cromat, garantează o funcționare fiabilă pe termen lung chiar și în cele mai dure condiții. Capul butonului de tip ZB4FA331 are o formă rotundă cu diametrul de 30 mm, iar diametrul recomandat al orificiului de montare este de 30,5 mm. Pe suprafața butonului se află un marcaj alb „I”, care iese în evidență prin contrast față de culoarea de fond verde. Mecanismul de revenire cu arc asigură că butonul revine întotdeauna în poziția inițială după apăsare, ceea ce este esențial pentru o comandă fiabilă. Produsul poate fi utilizat într-o gamă largă de aplicații, fie că este vorba de industria mecanică, energetică, transporturi sau alte segmente industriale. ZB4FA331 oferă un nivel remarcabil de protecție împotriva diverselor influențe de mediu. Produsul are, de asemenea, protecție IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, ceea ce înseamnă că are o construcție complet etanșă la praf și apă și poate suporta curățarea cu apă fierbinte sub presiune ridicată. Clasificarea de tip 4, 4X, 12 și 13 conform standardului UL 50E consolidează și mai mult aplicabilitatea universală a produsului în diverse medii industriale. Rezistența la șocuri de gradul IK06 (conform IEC 50102) asigură faptul că butonul rezistă și la eventualele impacturi mecanice. La capul butonului ZB4FA331 se pot conecta diferite blocuri de contacte electrice, în funcție de cerințele de utilizare. Codurile de asamblare electrică (C1, C2, C11, C15) permit mai multe combinații de contacte, cum ar fi 1 NO (închizător), 1 NC (deschizător) sau diverse combinații ale acestora. Produsul are o durată de viață lungă, rezistența sa mecanică fiind de 10 milioane de cicluri de comutare, ceea ce reprezintă o valoare extrem de ridicată în industrie. Conectarea se poate realiza cu conectori cu șurub sau cu mufă, ceea ce facilitează instalarea și întreținerea. Intervalul de temperatură de funcționare al produsului este extrem de larg, între -40 °C și +70 °C, astfel încât funcționează fiabil chiar și în condiții extreme.
Schneider Electric Harmony XB4 - ZB4FA331 - Cap de buton metalic pentru montare încastrată în panou, Ø30, verde, „I” - specificații tehnice
Date generale
Gama de produse: Harmony XB4
Tip de produs: Cap pentru buton neiluminat
Denumire scurtă a dispozitivului: ZB4F
Culoare: Verde
Marcaj: I (alb)
Diametru de montare: 30,5 mm
Caracteristici fizice
Material cadru: Metal cromat
Tipul capului: Încastrat
Forma capului unității de semnalizare: Rotund
Profil de acționare: Verde încastrat, I (alb)
Mod de acționare: Cu revenire prin arc
Culoarea butonului/lentilei: Verde
Date privind dimensiunile
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 31 mm
Grosime de prindere: 1-6 mm
Caracteristici tehnice
Durată de viață mecanică: 10 000 000 de cicluri
Prezentarea dispozitivului: Element de bază
Cod de asamblare electrică: C1: C2: C11: C15: Condiții de mediu
Tratament de protecție: TH
Temperatura mediului pentru depozitare: -40...70 °C
Temperatura mediului pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Grad de protecție IP: IP66 (IEC 60529), IP67 (IEC 60529), IP69 (IEC 60529), IP69K (ISO 20653)
Protecție UL: Tipul 13, Tipul 12, Tipul 4, Tip 4X (UL 50E)
Grad de protecție IK: IK06 (IEC 50102)
Standarde și certificate
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări ale produsului: UL listed, CSA, CCC, EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
25 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) la 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
