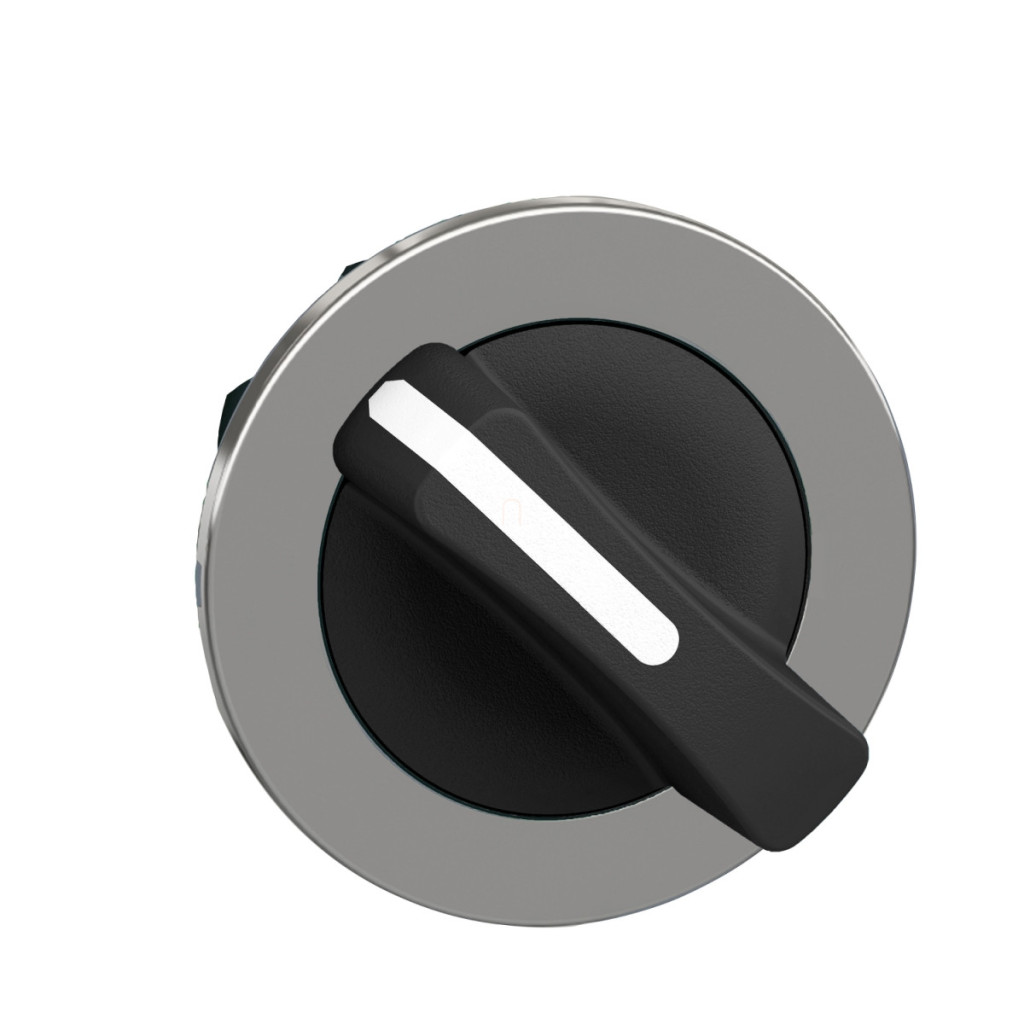

Capul comutatorului selector încastrat ZB4FD2 din gama Harmony XB4 de la Schneider Electric este un comutator industrial de calitate superioară, care asigură o funcționare fiabilă într-o varietate de medii industriale. Acest comutator negru, cu 2 poziții, poate fi montat într-o deschidere de panou cu diametrul de 30 mm și are un design metalic cromat care nu numai că arată bine, dar asigură și durabilitate. Comutatorul selector ZB4FD2 are un grad de protecție remarcabil, inclusiv IP66, IP67, IP69 și IP69K conform standardelor IEC și ISO. Acest dispozitiv este, de asemenea, conform cu cerințele de protecție UL Tip 4, 4X, 12 și 13, ceea ce îl face extrem de rezistent la praf, umiditate și jeturi de apă de înaltă presiune. Este de remarcat faptul că poate rezista la presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce reprezintă o performanță remarcabilă împotriva mașinilor de spălat cu presiune înaltă. Din punct de vedere tehnic, comutatorul ZB4FD2 are două poziții stabile, cu un unghi de rotație de 90° între ele. Comutatorul standard cu mâner negru oferă o durabilitate mecanică excepțională, rezistând la până la 1.000.000 de cicluri de comutare. Conform dimensiunilor CAD, lățimea și înălțimea sa sunt de 36,6 mm, iar adâncimea este de 47 mm. Elementul de bază ZB4F are o gamă largă de opțiuni de configurare electrică, marcate cu coduri diferite (C3, C4, C5, C6, C7, C8, C11, C15), care determină numărul și dispunerea contactelor posibile. Aceste coduri permit diferite configurații, cu o combinație de blocuri simple și duble, până la un maximum de 6 contacte. Capul comutatorului selector ZB4FD2 poate fi utilizat într-un interval de temperatură de funcționare și depozitare de -40...+70 °C, ceea ce asigură un spectru de funcționare extrem de larg. De asemenea, are o rezistență la impact remarcabilă, în conformitate cu IK06. Rezistența sa la vibrații este de 5 gn (f=10...500 Hz) și 2 mm vârf-vârf (f=2...10 Hz) în conformitate cu standardul IEC 60068-2-6. Rezistența sa la impact este de 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală și 25 gn (durată = 6 ms) pentru 1000 de impacturi pe fiecare axă, conform IEC 60068-2-27. Produsul este conform cu numeroase standarde și certificări internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE și JIS C8201-1 și este certificat de UL, CSA, CCC și EAC.
Schneider Electric Harmony XB4 - ZB4FD2 - cap comutator selector metalic încastrat, Ø30, 2 poziții, negru Date tehnice
Date generale
Familia de produse: Harmony XB4
Tipul componentului: Cap comutator selector
Denumire scurtă a produsului: ZB4F
Material cadru: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap indicator: Rotundă
Tip operator: Poziție stabilă
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 2 poziții 90°
Parametri tehnici
Lățime CAD: 36,6 mm
Înălțime CAD: 36,6 mm
Adâncime CAD: 47 mm
Durată de viață mecanică: 1.000.000 de cicluri
Rezistență la spălarea cu apă sub presiune: 7.000.000 Pa la 55 °C, de la o distanță de 0,1 m
Grad de protecție IP: IP66 (IEC 60529), IP67 (IEC 60529), IP69 (IEC 60529), IP69K (ISO 20653)
Tipuri de protecție UL: Tip 13, Tip 12, Tip 4, Tip 4X (UL 50 E)
Grad de rezistență la impact IK: IK06 (IEC 50102)
Parametri de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I (IEC 60536)
Certificate și standarde
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: Listat UL, CSA, CCC, EAC
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27.
