Comutatorul Schneider Electric Harmony XB4 din familia ZB4FD5 este un element de control de înaltă calitate, conceput pentru aplicații industriale, care se remarcă pe piață prin versatilitate și durabilitate. Produsul este alegerea ideală pentru operarea diverselor panouri de control, console de control și echipamente industriale care necesită elemente de control fiabile și durabile. ZB4FD5 este un comutator cu diametrul de 30 mm, montat încastrat, cu 3 poziții de funcționare (+/- 45°) și un mecanism cu arc de revenire centrală. Maneta de control standard neagră nu numai că arată bine, dar este și ergonomică pentru operator. Placa frontală din metal cromat și designul robust garantează o durată lungă de viață chiar și în cele mai dure medii industriale. Parametrii tehnici ai capului comutatorului sunt remarcabili: cu o durată de viață mecanică de 1.000.000 de cicluri, acesta depășește cu mult majoritatea produselor similare. Gradul său de protecție IP este extrem de ridicat, fiind conform cu standardele IP66, IP67, IP69 și IP69K, oferind o protecție perfectă împotriva prafului, apei și spălării cu presiune înaltă (rezistă la o presiune de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m). De asemenea, este conform cu cerințele standardului american UL 50E tip 4, 4X, 12 și 13. Clasa IK06 asigură o rezistență adecvată la impact. Versatilitatea familiei de produse Harmony XB4 este demonstrată și de configurabilitatea electrică flexibilă. ZB4FD5 poate fi utilizat cu diferite coduri de compoziție electrică (C3, C4, C5, C6, C7, C8, C11), care permit utilizarea unui număr și a unei dispuneri diferite a contactelor, permițând implementarea diferitelor funcții de control cu un singur cap de comutare. În funcție de tip, se pot utiliza până la 6 contacte cu blocuri simple și duble în montarea frontală. Produsul poate fi utilizat într-o gamă largă de parametri de mediu: Poate fi utilizat la temperaturi de depozitare și de funcționare cuprinse între -40 și +70 °C. Se caracterizează printr-o rezistență excelentă la vibrații: 5 gn (f=10...500 Hz) și 2 mm vârf la vârf (f=2...10 Hz) conform IEC 60068-2-6. Comutatorul are, de asemenea, o rezistență remarcabilă la impact, rezistând la o accelerație de până la 50 gn pentru o perioadă scurtă (11 ms, accelerație semiondă sinusoidală) și 25 gn pentru 1000 de impacturi pe fiecare axă, conform diverselor teste. Capul comutatorului ZB4FD5 este conform cu numeroase standarde internaționale, printre care: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. Deține principalele certificări internaționale: UL, CSA, CCC, EAC. Toate acestea garantează că produsul poate fi utilizat la nivel mondial în diverse aplicații industriale, îndeplinind cele mai înalte cerințe de siguranță și calitate.

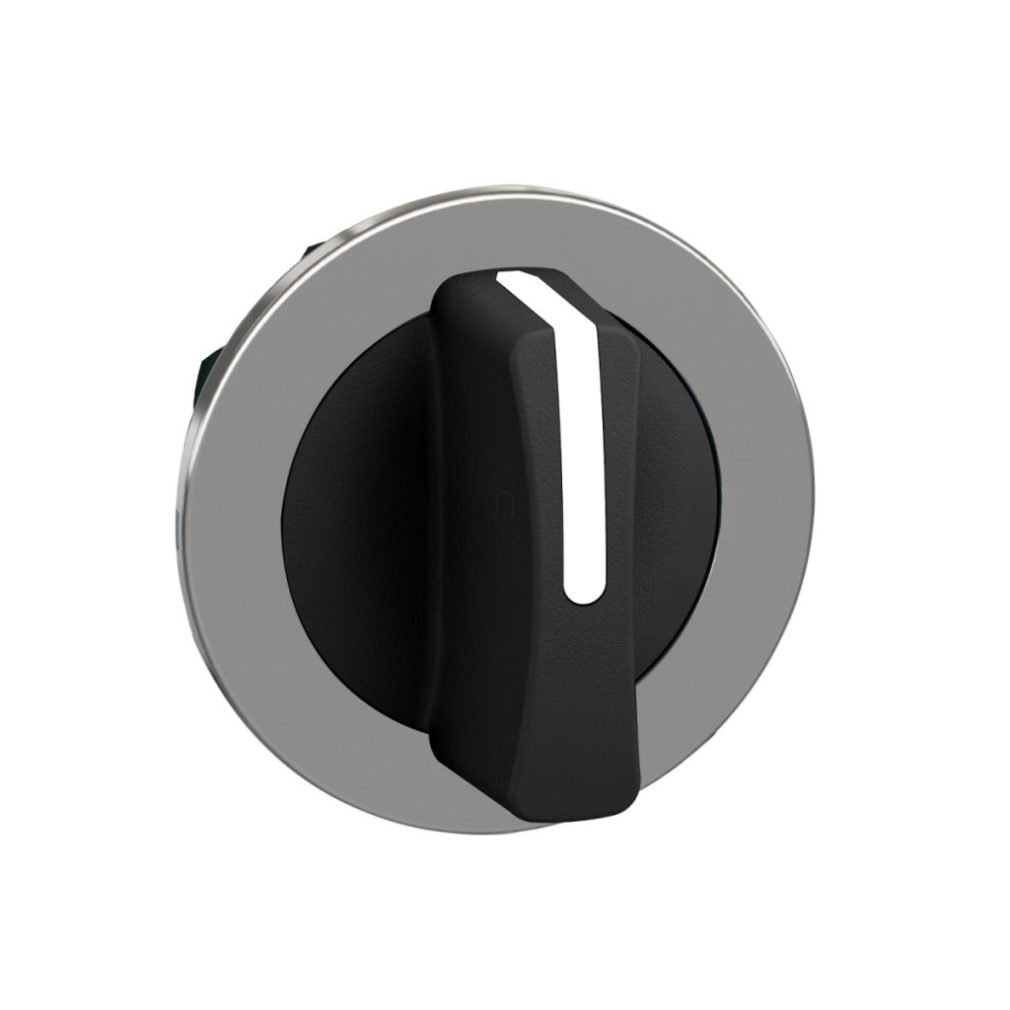

Schneider Electric Harmony XB4 - ZB4FD5 - Cap comutator selector metalic încastrat, Ø30, 3 poziții cu revenire centrală, negru Date tehnice
Date generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap comutator selector
Denumirea scurtă a dispozitivului: ZB4F
Materialul plăcii frontale: Metal cromat
Diametru de montare: 30,5 mm
Tipul capului: Încastrat
Cantitate minimă de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip operator: Arc cu revenire centrală
Profil operator: Mâner standard negru
Informații poziție operator: 3 poziții +/- 45°
Culoarea capacului/actuatorului sau lentilei: Negru
Informații suplimentare
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 47 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod de asamblare electrică: C3 <6 contacte utilizând blocuri simple în montare frontală
C4 <6 contacte utilizând blocuri simple și duble în montare frontală
C5 <5 contacte utilizând blocuri simple în montare frontală
C6 <5 contacte utilizând blocuri simple și duble în montare frontală
C7 <4 contacte utilizând blocuri simple în montare frontală
C8 <4 contacte utilizând blocuri simple și duble în montare frontală
C11 <3 contacte utilizând blocuri simple în montare frontală
Descrierea dispozitivului: Element de bază
Mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Clasă de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: Listat UL
CSA
CCC
EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
