Comutatorul Schneider Electric Harmony XB4 seria ZB4FD7 este un component de calitate profesională conceput pentru aplicații industriale, asigurând o funcționare fiabilă și o durată lungă de viață chiar și în cele mai solicitante medii. Produsul este un comutator cu 3 poziții, cu revenire de la stânga la centru, cu mâner standard negru și placă frontală din metal cromat, ceea ce îl face o alegere excelentă pentru panourile de control industriale, atât din punct de vedere funcțional, cât și estetic. Capul comutatorului ZB4FD7 este încastrat, ceea ce conferă panoului de control un aspect elegant. Cu un diametru de montare de 30,5 mm, dispozitivul este ușor de instalat și de integrat în diverse sisteme de control. Capul comutatorului este rotund și are un unghi de rotație de ±45° între cele trei poziții, în timp ce revenirea cu arc readuce automat comutatorul în poziția centrală atunci când este eliberat. Această caracteristică este deosebit de utilă în aplicații în care este important, din motive de siguranță, ca comutatorul să revină la poziția sa implicită atunci când operatorul îl eliberează. Parametrii tehnici ai ZB4FD7 sunt impresionanți: comutatorul poate efectua 1.000.000 de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică remarcabilă. Oferă un grad ridicat de protecție chiar și în condiții extreme, rezistând la spălare la o presiune de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Intervalul de temperatură de funcționare este extrem de larg, de la -40 °C la +70 °C, ceea ce permite utilizarea produsului în condiții meteorologice extreme sau industriale. În ceea ce privește gradul de protecție, ZB4FD7 are valori remarcabile: IP66, IP67, IP69 și IP69K, ceea ce înseamnă protecție completă împotriva prafului și protecție împotriva jeturilor puternice de apă și spălării la presiune înaltă și temperatură ridicată. Este conform cu standardele americane de tip 4, 4X, 12 și 13 și are rezistență la impact IK06. Produsul a fost tratat cu protecție TH, ceea ce îi sporește și mai mult durabilitatea în medii agresive. Capul comutatorului este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-1, IEC 60947-5-4, UL 508, CSA C22.2 nr. 14 și altele, și are certificare UL, CSA, CCC și EAC. Capul comutatorului ZB4FD7 poate fi configurat cu diferite blocuri de contact, permițând multiple configurații electrice (conform codurilor C3, C4, C5, C6, C7, C8 și C11), ceea ce îl face flexibil pentru diferite cerințe de control. Proiectarea circuitului capului comutatorului permite utilizarea a până la 6 contacte, cu blocuri simple sau duble, în funcție de configurația aleasă. Această versatilitate face ca Schneider Electric ZB4FD7 să fie alegerea ideală pentru sarcini complexe de control în multe domenii industriale, de la linii de producție la echipamente energetice și aplicații de procesare.

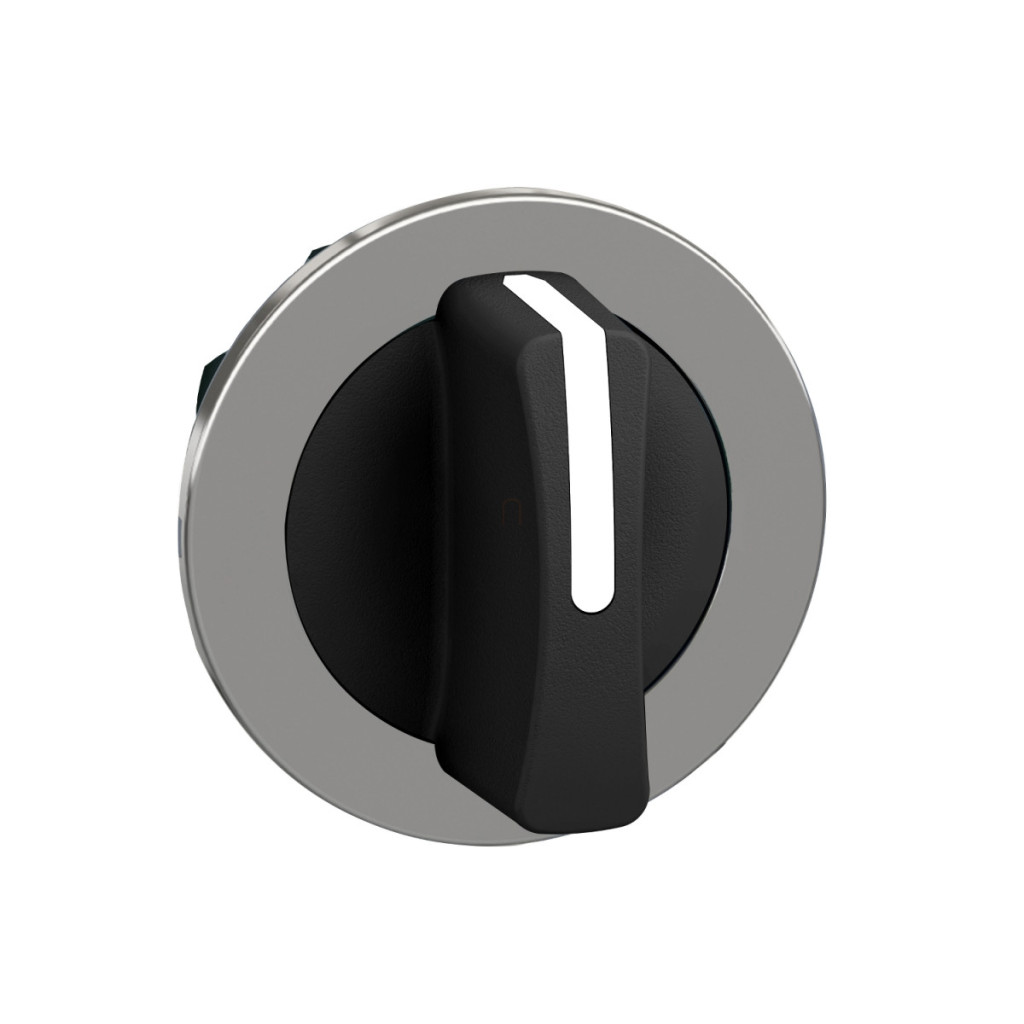

Schneider Electric Harmony XB4 - ZB4FD7 - Cap de comutator metalic încastrat, Ø30, 3 poziții, revenire de la stânga la centru, negru Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de comutator
Denumirea scurtă a dispozitivului: ZB4F
Materialul plăcii frontale: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap unitate de semnal: Rotundă
Tip operator: Revenire cu arc din stânga spre centru
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții ±45°
Culoarea capacului/actuatorului sau lentilei: Negru
Informații suplimentare
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 47 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1000000 cicluri
Cod de asamblare electrică:
C3: <6 contacte utilizând blocuri simple montate pe partea frontală
C4: <6 contacte utilizând blocuri simple și duble montate pe partea frontală
C5: <5 contacte utilizând blocuri simple montate pe partea frontală
C6: <5 contacte utilizând blocuri simple și duble montate pe partea frontală
C7: <4 contacte utilizând blocuri simple montate pe partea frontală
C8: <4 contacte utilizând blocuri simple și duble montate pe partea frontală
C11: <3 contacte utilizând blocuri simple montate pe partea frontală
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform standardului UL 50 E
Tip 12 conform standardului UL 50 E
Tip 4 conform standardului UL 50 E
Tip 4X conform standardului UL 50 E
Grad de protecție IK: IK06 conform standardului IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: Listat UL, CSA, CCC, EAC
Rezistență
Rezistență la vibrații:
5 gn (f= 10...500 Hz) în conformitate cu IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri:
30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semionduală în conformitate cu IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de șocuri pe fiecare axă în conformitate cu IEC 60068-2-27
