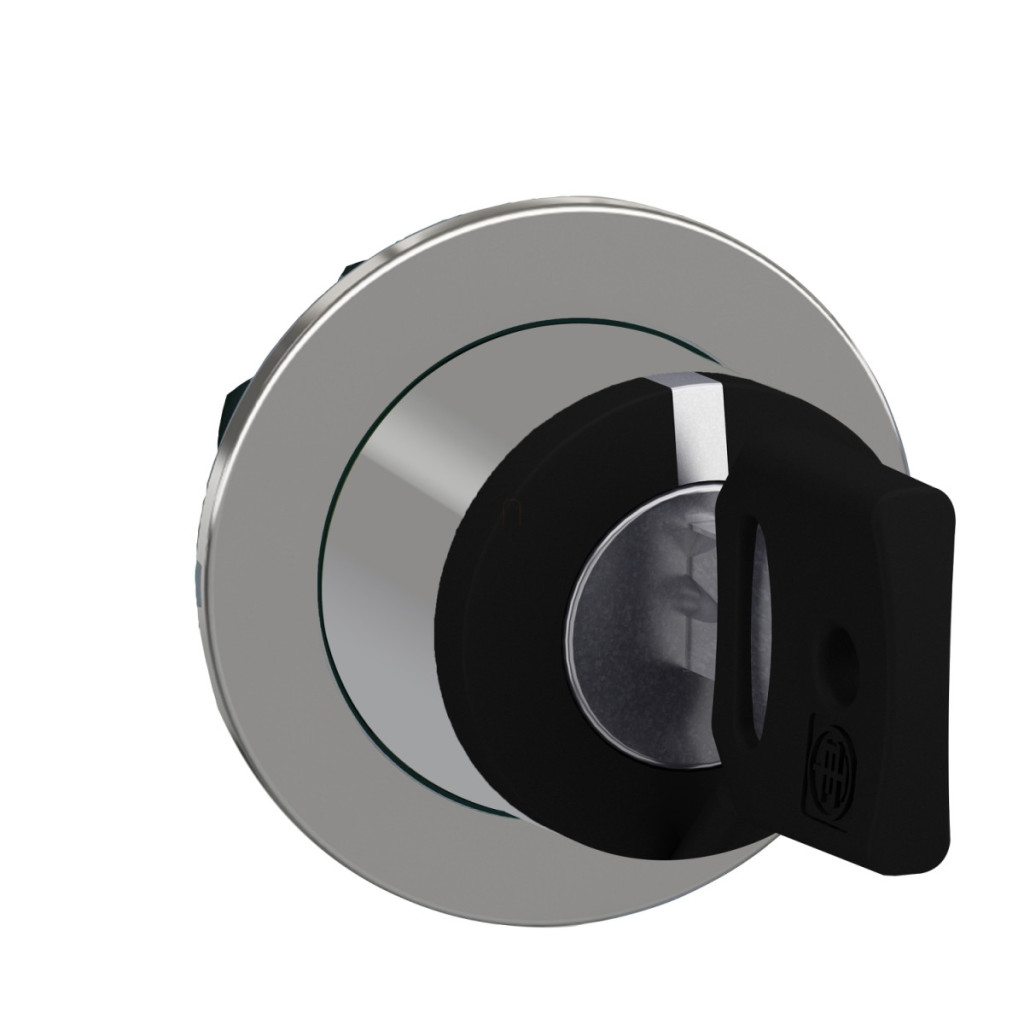

Capul comutatorului selector încastrat Schneider Electric Harmony XB4 seria ZB4FD8 este un element de control extrem de durabil, conceput pentru medii industriale profesionale. Acest comutator negru, cu trei poziții, cu revenire prin arc de la dreapta la centru, este alegerea ideală pentru aplicații care necesită comenzi precise. Această componentă din seria Harmony XB4 aparține familiei de dispozitive de control de înaltă calitate, de nivel industrial, a Schneider Electric. Comutatorul selector ZB4FD8 are un cadru metalic cromat, care nu numai că îi conferă un aspect estetic, dar face și produsul extrem de durabil. Comutatorul are un design rotund și poate fi încastrat în panou în timpul instalării. Este echipat cu o pârghie de acționare standard neagră, care oferă trei poziții într-un interval de ±45°. O funcție de revenire cu arc de la dreapta la centru asigură revenirea automată a comutatorului în poziția centrală după eliberarea din poziția din dreapta. Parametrii tehnici ai produsului sunt remarcabili: are un diametru de montare de 30,5 mm și este optimizat pentru grosimi de instalare de 1-6 mm. Capul comutatorului are proprietăți mecanice excelente, cu o durată de viață de până la 1.000.000 de cicluri de comutare. Poate fi utilizat cu diverse configurații electrice: variante marcate cu codurile C3-C11, care permit plasarea unui număr diferit de contacte, în configurații cu bloc simplu și dublu montate frontal. Conform desenelor CAD, modelul ZB4FD8 are o lățime de 36,6 mm, o înălțime de 36,6 mm și o adâncime de 47 mm. Produsul este foarte rezistent la influențele mediului, dovadă fiind clasele sale ridicate de protecție: IP66, IP67, IP69, IP69K conform standardelor relevante, ceea ce înseamnă o rezistență excelentă la praf și apă, chiar și în cazul spălării cu presiune înaltă (7.000.000 Pa, la 55 °C, de la o distanță de 0,1 m). Produsul poate fi utilizat într-un interval larg de temperaturi, cu temperaturi de funcționare și depozitare cuprinse între -40 °C și +70 °C, ceea ce îl face potrivit pentru utilizarea în medii extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE și JIS C8201-1, și este certificat UL, CSA, CCC și EAC. Comutatorul are, de asemenea, o rezistență remarcabilă la vibrații: poate rezista la vibrații de 5 gn în intervalul 10-500 Hz și la vibrații cu o amplitudine de 2 mm în intervalul 2-10 Hz, în conformitate cu IEC 60068-2-6. Parametrii săi de rezistență la impact sunt, de asemenea, remarcabili, atingând valori de 30 gn, 50 gn și 25 gn în diverse condiții de testare. Toate aceste caracteristici fac din capul comutatorului ZB4FD8 un element de control extrem de fiabil și cu durată lungă de viață în medii industriale.
Schneider Electric Harmony XB4 - ZB4FD8 date tehnice
Date de bază
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector
Denumire scurtă a produsului: ZB4F
Material cadru: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Unitate de vânzare: 1
Formă cap unitate indicator: Rotundă
Tip operator: Revenire cu arc de la dreapta la centru
Profil operator: Mâner standard negru
Informații privind poziția operatorului: 3 poziții ±45°
Culoare capac/actuator sau lentilă: Negru
Dimensiuni și caracteristici mecanice
Lățime totală (CAD): 36,6 mm
Înălțime totală (CAD): 36,6 mm Adâncime totală (CAD): 47 mm Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m Durată de viață mecanică: 1.000.000 de cicluri
Caracteristici electrice
Cod compoziție electrică: C3 <6 contacte, utilizarea blocurilor simple pentru montarea frontală
C4 <6 contacte, utilizarea blocurilor simple și duble pentru montarea frontală
C5 <5 contacte, blocuri simple pentru montare frontală
C6 <5 contacte, blocuri simple și duble pentru montare frontală
C7 <4 contacte, utilizarea blocurilor simple pentru montarea frontală
C8 <4 contacte, utilizarea blocurilor simple și duble pentru montarea frontală
C11 <3 contacte, utilizarea blocurilor simple pentru montarea frontală
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Protecție: TH
Temperatura aerului ambiant de depozitare: -40…70 °C
Temperatura aerului ambiant de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: Listat UL
CSA
CCC
EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă conform IEC 60068-2-27.
