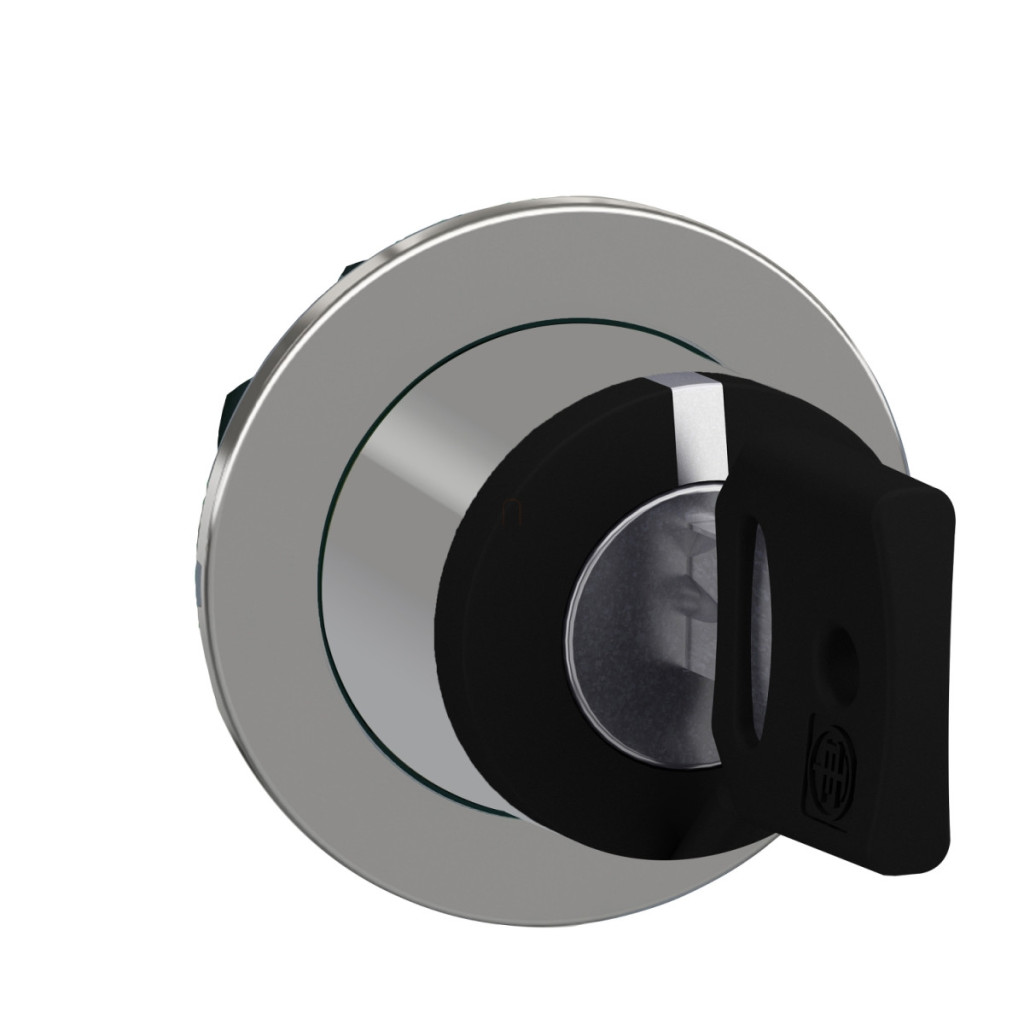

Comutatorul selector cu cheie ZB4FG02 din gama Harmony XB4 de la Schneider Electric este un dispozitiv profesional de control industrial, ideal pentru utilizarea într-o gamă largă de aplicații, cum ar fi sistemele de control și operarea mașinilor, unde este necesară restricționarea accesului. Această componentă, cu capacul său metalic cromat, reprezintă standardele înalte de calitate ale seriei Harmony XB4, care se caracterizează prin durabilitate și fiabilitate. ZB4FG02 este un comutator cu cheie cu 2 poziții, cu poziție fixă (stay put), care poate fi acționat cu cheia de tip 455. Cheia poate fi scoasă numai în poziția corectă, asigurând blocarea sigură a poziției selectate. Elementul de acționare are o deplasare de 90° între poziții și este echipat cu un comutator cu cheie negru. Acest cap încastrat poate fi montat într-un panou sau dulap de comutare printr-o gaură cu diametrul de 30,5 mm și are un cap de control circular pentru o utilizare ergonomică. Din punct de vedere tehnic, ZB4FG02 are caracteristici remarcabile. Are o durată de viață mecanică extrem de ridicată, de 1.000.000 de cicluri, asigurând o utilizare pe termen lung, fără probleme. Conform dimensiunilor CAD, comutatorul are o lățime de 36,6 mm, o înălțime de 36,6 mm și o adâncime de 49 mm. De remarcat în mod special este rezistența sa la spălarea cu presiune înaltă, care este de 7.000.000 Pa la 55 °C de la o distanță de 0,1 metri, ceea ce îl face potrivit pentru utilizare chiar și în medii în care este necesară o curățare regulată și intensivă. Unitatea principală ZB4FG02 poate fi utilizată cu diferite configurații electrice, care sunt indicate printr-un cod. De exemplu, codul C3 înseamnă că comutatorul poate fi echipat cu până la 6 contacte, utilizând blocuri simple, cu fixare frontală. Produsul poate fi utilizat într-un interval larg de temperaturi (-40 °C până la +70 °C) atât pentru depozitare, cât și pentru funcționare, asigurând adecvarea sa pentru utilizare în medii extreme. Tratamentul de protecție TH crește și mai mult rezistența produsului la influențele mediului. În ceea ce privește clasele de protecție, comutatorul este conform cu standardele IP66, IP67, IP69 și IP69K și este clasificat ca tip 13, tip 12, tip 4 și tip 4X conform UL 50 E. I s-a acordat o clasificare IK06 pentru rezistența la impact. Aceste caracteristici fac ca selectorul ZB4FG02 să fie ideal pentru utilizarea în medii industriale dure, unde pot apărea praf, umezeală sau chiar jeturi puternice de apă. Rezistența sa la vibrații este de 5 gn (f=10...500 Hz) și 2 mm vârf la vârf (f=2...10 Hz) conform IEC 60068-2-6, în timp ce rezistența sa la șocuri este de 30 gn, 50 gn și 25 gn în diverse condiții de testare conform IEC 60068-2-27. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1 și JIS C8201-1, și este certificat CE, UL, CSA, CCC și EAC.
Schneider Electric Harmony XB4 - ZB4FG02 date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator selector cu cheie
Denumire scurtă: ZB4F
Material cadru: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Vândut în cantități indivizibile: 1
Forma capului unității de transmisie: Rotundă
Profil de funcționare: Comutator cu cheie negru
Tip de funcționare: Fix (poziție fixă)
Număr de poziții ale comutatorului: 2 poziții la unghiuri de 90°
Tip cheie: Cheie 455
Poziție de scoatere a cheii: Partea dreaptă
Informații suplimentare
Lățime CAD: 36,6 mm
Înălțime CAD: 36,6 mm
Adâncime CAD: 49 mm
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Cod de asamblare electrică:
C3: Utilizarea a 6 contacte cu blocuri individuale cu fixare frontală
C4: Utilizarea a 6 contacte cu blocuri simple și duble cu fixare frontală. C5: Utilizarea a 5 contacte cu blocuri simple cu fixare frontală. C6: Utilizarea a 5 contacte cu blocuri simple și duble cu fixare frontală. C7: <4 contacte cu blocuri simple cu montare frontală
C8: <4 contacte cu blocuri simple și duble cu montare frontală
C11: <3 contacte cu blocuri simple cu montare frontală
Descrierea dispozitivului: Componente de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Clasificări de tip: Tip 13 conform UL 50 E, Tip 12 conform UL 50 E, Tipul 4 conform UL 50 E, tipul 4X conform UL 50 E
Grad de protecție IK: IK06
Standarde și certificări
Standarde: CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: listat UL, CSA, CCC, EAC
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27.
