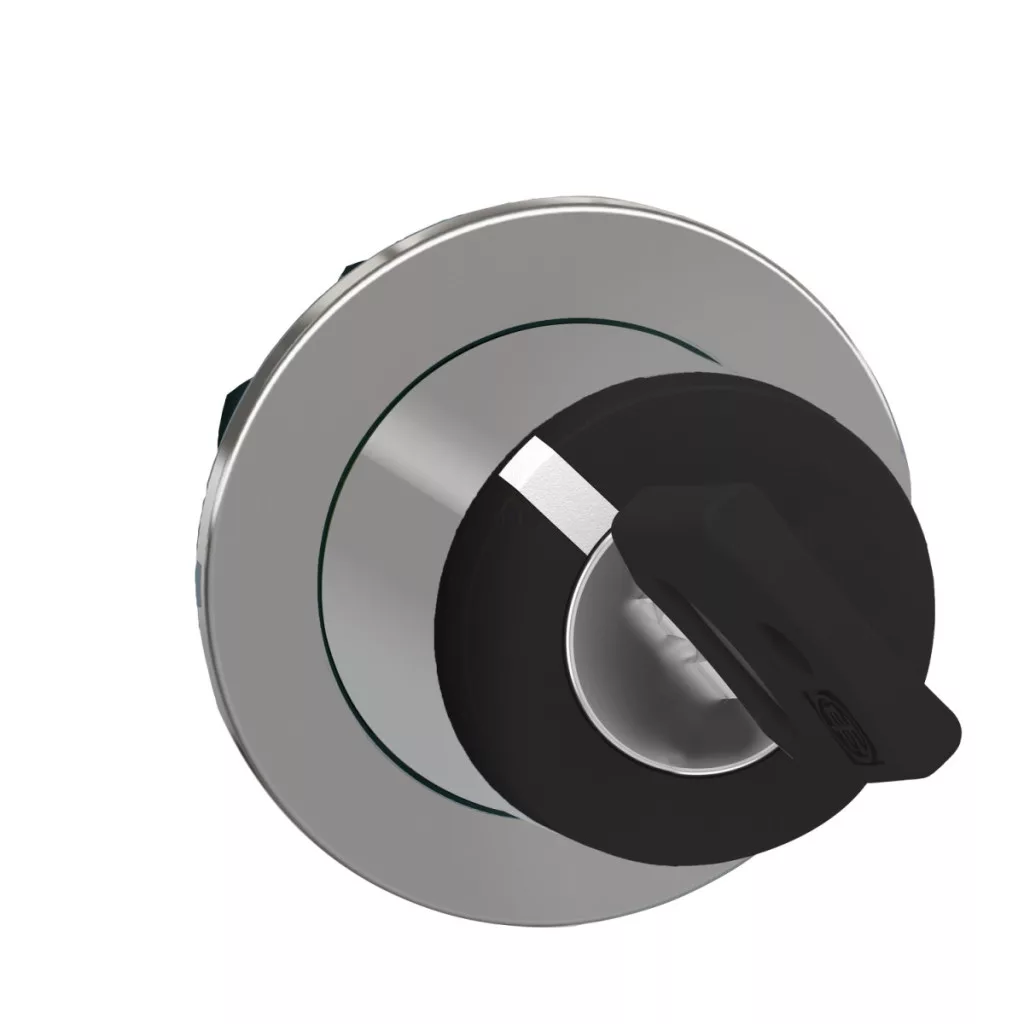

Capul comutatorului cu cheie ZB4FG2, din gama Schneider Electric Harmony XB4, este un dispozitiv de comandă industrial profesional, care garantează o funcționare fiabilă și o durată lungă de viață chiar și în cele mai solicitante medii industriale. Acest cap de comutator selectiv, care poate fi încastrat în panou, este fabricat din metal cromat de înaltă calitate, care asigură nu numai un aspect estetic, ci și o durabilitate excepțională. Comutatorul selectiv cu cheie ZB4FG2 are două poziții stabile, între care se poate comuta printr-o rotire de 90 de grade. Comutatorul poate fi acționat cu cheia 455, care oferă o funcție de siguranță, deoarece cheia poate fi scoasă numai din poziția din stânga. Această caracteristică este deosebit de utilă în aplicațiile în care trebuie împiedicată intervenția neautorizată asupra funcționării sistemului. Comutatorul este prevăzut cu un buton de comutare negru și are un cap indicator de formă rotundă. Parametrii tehnici ai modelului ZB4FG2 sunt impresionanți: are un diametru de montare de 30,5 mm, ceea ce permite o integrare ușoară în panourile standard. Dimensiunile CAD ale dispozitivului sunt, de asemenea, bine documentate: 36,6 mm lățime și înălțime, iar adâncimea este de 49 mm. Comutatorul prezintă o durabilitate remarcabilă, durata de viață mecanică ajungând la 1 milion de cicluri de comutare. Codurile de compoziție electrică ale ZB4FG2 (C3, C4, C5, C6, C7, C8, C11, C15) permit diverse configurații de contacte, care pot fi obținute prin montarea frontală a blocurilor simple și duble. Comutatorul de selecție Schneider Electric ZB4FG2 se mândrește cu un grad ridicat de protecție: corespunde gradelor de protecție IP66, IP67, IP69 și IP69K, conform standardelor IEC și ISO aplicabile. Aceasta înseamnă că este complet protejat împotriva prafului și a jeturilor de apă și că poate rezista la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Dispozitivul are, de asemenea, protecție de tip 4, 4X, 12 și 13 conform certificării UL. În ceea ce privește rezistența la impact, acesta corespunde clasei IK06. Comutatorul poate fi utilizat într-un interval larg de temperaturi, temperatura de funcționare și de depozitare fiind cuprinsă între -40 și +70 °C.
Schneider Electric Harmony XB4 - ZB4FG2 - Cap de comutator metalic încastrat în panou, Ø30, cu 455 de chei, 2 poziții - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tipul produsului sau al componentei: Cap pentru comutator selector cu cheie
Denumire scurtă a dispozitivului: ZB4F
Materialul carcasei: Metal cromat
Diametru de montare: 30,5 mm
Tipul capului: Încastrat
Forma capului unității de semnalizare: Rotund
Profil de acționare: Comutator cu cheie neagră
Tipul de acționare: Stay put (poziție fixă)
Informații privind poziția de acționare: 2 poziții la 90°
Tipul cheii: Cheie 455
Poziția de scoatere a cheii: Partea stângă
Caracteristici tehnice
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 49 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 1 000 000 de cicluri
Codul configurației electrice: C3 cu utilizarea blocurilor simple cu max. 6 contacte, cu montare frontală
C4 cu utilizarea blocurilor simple și duble cu max. 6 contacte, cu montare frontală
C5 cu utilizarea blocurilor simple cu max. 5 contacte, cu montare frontală
C6 max. 5 contacte, utilizând blocuri simple și duble, cu montare frontală
C7 max. 4 contacte, utilizând blocuri simple, cu montare frontală
C8 max. 4 contacte, utilizând blocuri simple și duble, cu montare frontală
C11 max. 3 contacte cu blocuri simple, cu montare frontală
C15 max. 1 contact cu blocuri simple, cu montare frontală
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tipul 13 conform UL 50 E
Tipul 12 conform UL 50 E
Tipul 4 conform UL 50 E
Tipul 4X conform UL 50 E
Grad de protecție IK: IK06
Standarde și certificate
Standarde: CSA C22.2 Nr. 14
EN/IEC 60947-5-1
EN/IEC 60947-5-4
UL 508
EN/IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: UL listed
CSA
CCC
EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație cu undă semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de șocuri pe ax conform IEC 60068-2-27
