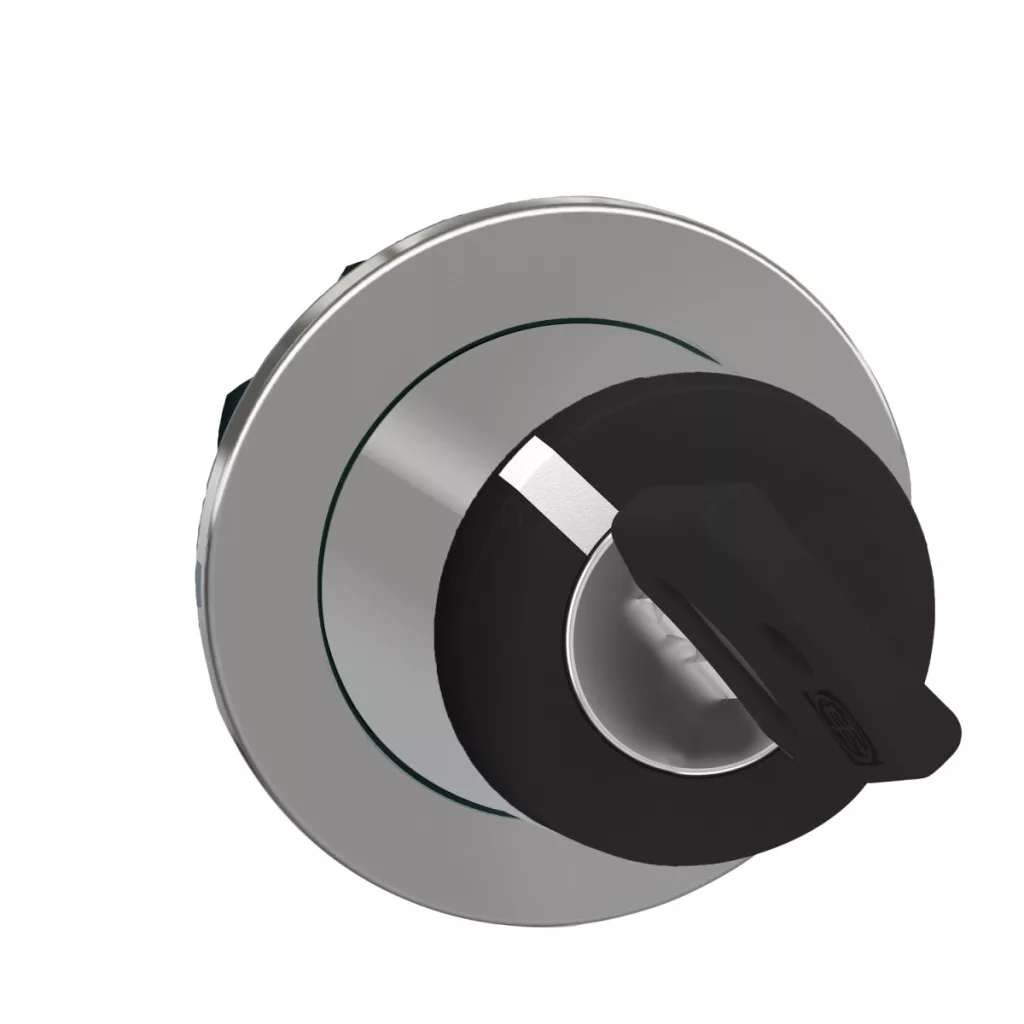

Schneider Electric Harmony XB4 ZB4FG4 este un cap de comutator selector cu cheie, de calitate superioară, destinat montării încastrate în panou, conceput pentru utilizarea în medii industriale. Această componentă face parte din gama de produse Schneider Electric Harmony XB4, recunoscută la nivel mondial pentru fiabilitatea și durabilitatea sa. Capul de comutare de tip ZB4FG4 are 2 poziții (cu o rotire de 90°), este realizat în variantă cu cheie neagră și are un design de cheie 455. Cheia poate fi scoasă din orice poziție, ceea ce oferă opțiuni flexibile de securitate. Instalarea este simplă, montarea în orificiul cu diametru standard de 30,5 mm fiind rapidă și fără probleme. Panoul frontal din metal cromat nu numai că asigură un aspect estetic, dar conferă produsului și o durabilitate excepțională. Capul comutatorului are o construcție extrem de robustă, rezistența sa la spălarea cu presiune înaltă fiind remarcabilă: suportă o presiune de până la 7 000 000 Pa la o temperatură de 55 °C, de la o distanță de 0,1 m. Durata de viață mecanică este de 1 000 000 de cicluri de comutare, ceea ce garantează o funcționare fiabilă pe termen lung chiar și în cele mai dure condiții industriale. Clasificarea de protecție IP este multiplă: IP66, IP67, IP69 și IP69K, ceea ce asigură protecție completă împotriva prafului și protecție împotriva apei de diferite grade, inclusiv protecție împotriva jetului de apă de înaltă presiune și temperatură ridicată. Produsul a fost, de asemenea, clasificat conform UL ca Tip 4, 4X, 12 și 13, confirmând versatilitatea sa. Capul de comutare ZB4FG4 poate fi utilizat cu diferite configurații electrice: poate fi utilizat cu maximum 6 contacte folosind blocuri individuale (C3, C4), cu maximum 5 contacte (C5, C6), cu maximum 4 contacte (C7, C8), cu maximum 3 contacte (C11) sau chiar cu un singur contact (C15). Această versatilitate permite adaptarea optimă la diverse cerințe de control. Dimensiunile specificate în CAD (36,6 mm lățime și înălțime, 49 mm adâncime) permit o proiectare precisă. Intervalul de temperatură de funcționare și depozitare al capului comutatorului Harmony XB4 ZB4FG4 este extrem de larg, variind de la -40 °C la +70 °C, ceea ce asigură o performanță fiabilă chiar și în condiții de mediu extreme. Produsul a fost tratat cu protecție TH, ceea ce îi sporește și mai mult rezistența. Produsul este conform cu numeroase standarde internaționale, printre care CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, și deține certificările necesare (UL, CSA, CCC, EAC). Capul comutatorului selector cu cheie Schneider Electric Harmony XB4 ZB4FG4 este o alegere excelentă pentru aplicații în care siguranța, fiabilitatea și durabilitatea sunt aspecte esențiale.
Schneider Electric Harmony XB4 - ZB4FG4 date tehnice
Date generale
Gama de produse: Harmony XB4
Tip de produs: Cap de comutator selector cu cheie
Denumire scurtă a produsului: ZB4F
Materialul plăcii frontale: Metal cromat
Diametru de montare: 30,5 mm
Tipul capului: Încastrat
Cantitate minimă de comandă: 1
Forma capului unității de semnalizare: Rotund
Caracteristici de funcționare
Profilul dispozitivului de acționare: Comutator cu cheie neagră
Tipul dispozitivului de acționare: Rămâne fix (Stay put)
Informații privind poziția dispozitivului de acționare: 2 poziții la 90°
Tipul cheii: Cheie 455
Poziția de scoatere a cheii: În orice poziție
Dimensiuni
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 49 mm
Coduri de asamblare electrică
C3: max. 6 contacte prin utilizarea blocurilor individuale în montare frontală
C4: max. 6 contacte prin utilizarea blocurilor simple și duble în montare frontală
C5: max. 5 contacte prin utilizarea blocurilor simple în montare frontală
C6: max. 5 contacte prin utilizarea blocurilor simple și duble în montare frontală
C7: max. 4 contacte prin utilizarea blocurilor simple în montare frontală
C8: max. 4 contacte prin utilizarea blocurilor simple și duble în montare frontală
C11: max. 3 contacte prin utilizarea blocurilor simple în montare frontală
C15: max. 1 contact prin utilizarea blocurilor individuale în montare frontală
Caracteristici de mediu
Tratament de protecție: TH
Temperatura mediului în timpul depozitării: -40...70 °C
Temperatura mediului în timpul funcționării: -40...70 °C
Categoria de supratensiune: Clasa I conform IEC 60536
Nivel de protecție
Protecție IP: IP66 conform IEC 60529, IP67 conform IEC 60529, IP69 conform IEC 60529, IP69K conform ISO 20653
Protecție UL: Tipul 13 conform UL 50 E, Tipul 12 conform UL 50 E, Tipul 4 conform UL 50 E, Tipul 4X conform UL 50 E
Grad de protecție IK: IK06
Standarde și certificate
Standarde: CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL listed, CSA, CCC, EAC
Proprietăți mecanice
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1 000 000 de cicluri
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf-la-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27, 50 gn (durată = 11 ms) în cazul unei accelerații semisinusoidale conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 de șocuri pe fiecare axă conform IEC 60068-2-27
