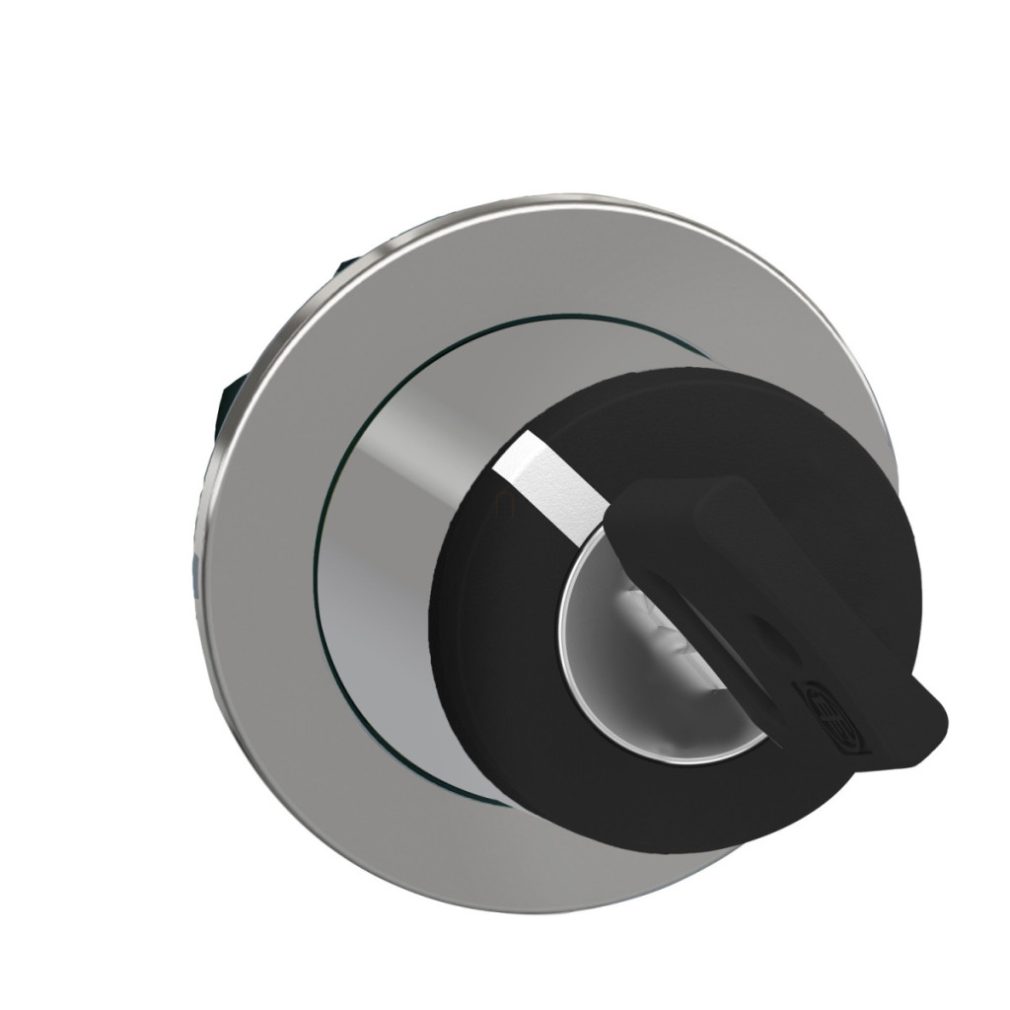

Capul comutatorului cu cheie Schneider Electric Harmony XB4 seria ZB4FG6 este un element de control industrial de înaltă calitate, care asigură o funcționare fiabilă în diverse aplicații de automatizare și control. Comutatorul cu cheie este o componentă ideală pentru sistemele care necesită restricționarea accesului, unde prevenirea funcționării neautorizate este crucială. Capul comutatorului cu cheie ZB4FG6 face parte din familia de produse Harmony XB4, care aparține gamei de unități de control premium Schneider Electric. Designul încastrat se potrivește într-un orificiu de montare standard de 30 mm, în timp ce rama metalică cromată oferă un aspect elegant și durabilitate. Cheia neagră, cu un sistem de blocare 455, poate fi scoasă numai din poziția stângă, oferind o securitate suplimentară împotriva scoaterii neautorizate a cheii. Comutatorul are două poziții și revine la poziția implicită de la dreapta la stânga cu ajutorul unui arc. Caracteristicile tehnice remarcabile ale produsului includ o durabilitate mecanică excelentă, care asigură 1.000.000 de cicluri de comutare. Are protecție IP66, IP67, IP69 și IP69K, ceea ce îl face extrem de rezistent la pătrunderea prafului și umezelii, precum și la echipamentele de spălare cu presiune înaltă (până la 7000000 Pa la 55 °C, distanță de 0,1 m). Acest nivel ridicat de protecție permite utilizarea produsului în condiții de mediu dificile, inclusiv în instalații exterioare sau industriale unde curățarea se efectuează cu jeturi de apă de înaltă presiune. Clasa de rezistență la impact IK06 oferă o protecție mecanică suplimentară. ZB4FG6 are o gamă largă de temperaturi de funcționare (-40...+70 °C), ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv CSA C22.2 nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE și JIS C8201-1, și este certificat UL, CSA, CCC și EAC.
Schneider Electric Harmony XB4 - ZB4FG6 date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap comutator cu cheie
Denumire scurtă a dispozitivului: ZB4F
Material placă frontală: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat
Formă cap indicator: Rotundă
Direcție de revenire: De la dreapta la stânga
Profil de funcționare: Comutator cu cheie negru
Tip de funcționare: Revenire cu arc
Informații privind poziția de funcționare: 2 poziții 90°
Tip blocare: Cheie 455
Poziție extragere cheie: Stânga
Date suplimentare
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 49 mm
Rezistență la spălare cu apă sub presiune: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Cod compoziție electrică: C3 - <6 contacte, montare frontală cu blocuri simple
C4 - <6 contacte, montare frontală cu blocuri simple și duble
C5 - <5 contacte, montare frontală cu blocuri simple
C6 - <5 contacte, montare frontală cu blocuri simple și duble
C7 - <4 blocuri simple de contact pot fi montate frontal
C8 - <4 blocuri simple și duble de contact pot fi montate frontal
C11 - <3 blocuri simple de contact pot fi montate frontal
C15 - <1 contact, montare frontală folosind blocuri simple
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Grad de protecție IK: IK06
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, EN/IEC 60947-5-1, EN/IEC 60947-5-4, UL 508, EN/IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL, CSA, CCC, EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) pentru 1000 de impacturi pe axă conform IEC 60068-2-27.
