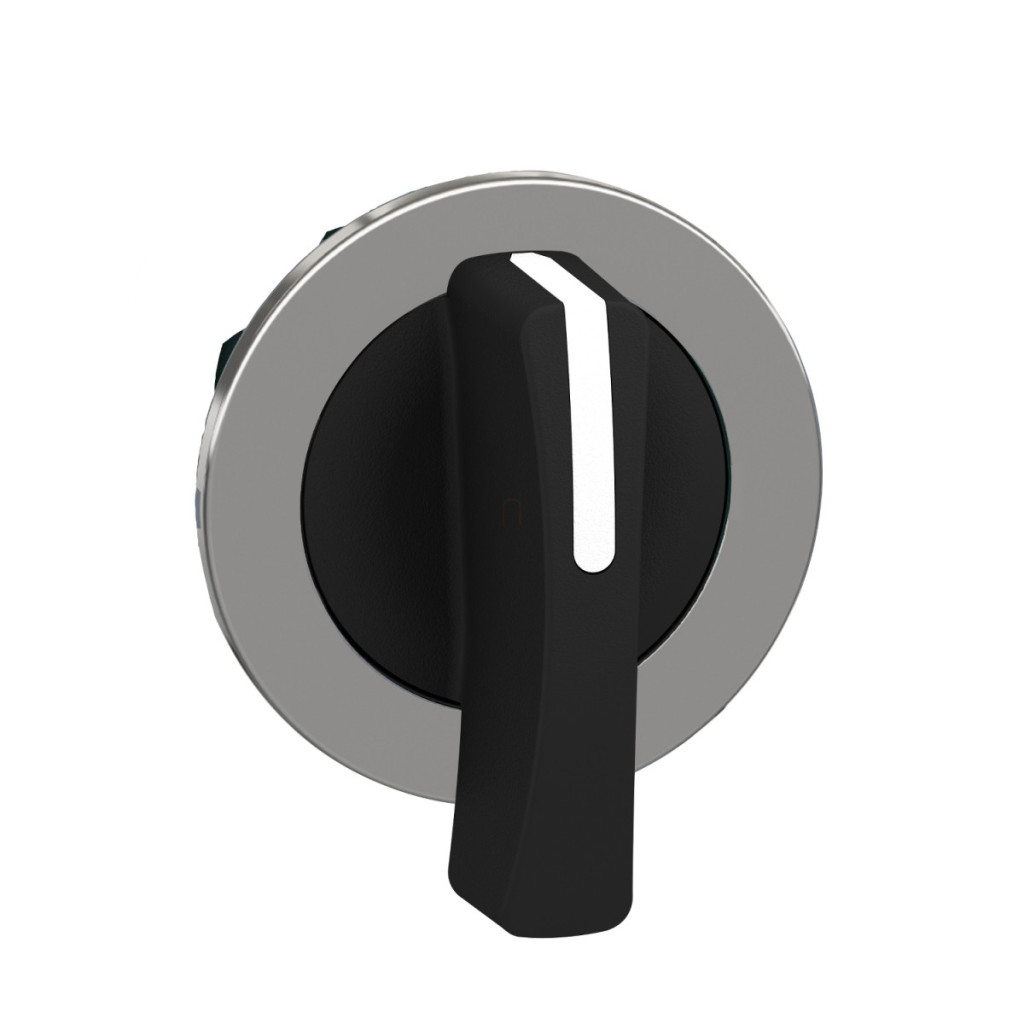

Gama de produse Schneider Electric Harmony XB4 Comutatorul ZB4FJ5 este un dispozitiv de control cu diametrul de 30 mm, montat încastrat, conceput pentru aplicații industriale profesionale. Această unitate de calitate superioară, cu mâner lung, de culoare neagră, oferă 3 poziții de funcționare, cu un design cu arc de revenire centrală, care asigură o funcționare fiabilă și precisă chiar și în cele mai exigente medii industriale. Comutatorul ZB4FJ5 este o componentă de bază a seriei Harmony XB4, având un cadru metalic cromat care îl face deosebit de durabil și rezistent. Designul rotund și încastrat nu numai că arată bine, dar oferă și avantaje practice: operatorul poate seta maneta în 3 poziții diferite (+/- 45°), care revine automat la poziția centrală. Această funcționalitate îl face ideal pentru aplicații în care sunt necesare schimbări rapide de poziție și revenirea la poziția inițială, cum ar fi controlul motorului, schimbarea direcției sau schimbarea modului. Designul ergonomic al mânerului lung negru permite o operare confortabilă, în timp ce designul fără lacăt asigură acces continuu. Produsul are proprietăți mecanice și electrice remarcabile. Cu o durată de viață de 1 milion de cicluri de comutare, depășește cu mult comutatorul mediu, asigurând o funcționare fiabilă pe termen lung în medii industriale. Capul comutatorului ZB4FJ5 permite diferite configurații electrice în conformitate cu codurile C3, C4, C5, C6, C7, C8 și C11, ceea ce îl face flexibil pentru utilizarea cu diferite aranjamente de contacte. În funcție de numărul de contacte, acesta poate fi utilizat pentru a crea configurații cu 3-6 contacte, permițând efectuarea chiar și a celor mai complexe sarcini de comutare. Numărul de funcții poate fi extins și mai mult prin montarea de blocuri simple sau duble în spatele unității principale. Capul comutatorului ZB4FJ5 are caracteristici excepționale de rezistență la mediul înconjurător. Clasele de protecție IP66, IP67, IP69 și IP69K asigură o protecție perfectă împotriva prafului și a apei, chiar și în cele mai dure condiții. De remarcat în mod special este rezistența sa la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m), care permite curățarea echipamentului care conține produsul fără a fi necesară protejarea comutatorului. Intervalul de temperatură de funcționare și depozitare de la -40 la 70 °C garantează performanțe fiabile chiar și în condiții extreme. Clasa de rezistență la impact IK06 sporește și mai mult robustețea produsului. Modelul ZB4FJ5 poate fi montat într-o gaură cu diametrul de 30,5 mm și are dimensiuni totale de 36,6 mm lățime, 43 mm înălțime și 47 mm adâncime. Produsul este conform cu o serie de standarde internaționale, printre care: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. Produsul este listat UL și are certificări CSA, CCC și EAC, care confirmă conformitatea sa cu diverse piețe din întreaga lume.
Date tehnice ZB4FJ5
Caracteristici generale
Familia de produse: Harmony XB4
Tip componentă: Pentru comutator selector cap
Denumire scurtă produs: ZB4F
Material cadru: Metal cromat
Diametru de montare: 30,5 mm
Tip cap: Încastrat încorporat
Formă actuator: Rotundă
Tip operator: Arc de revenire central
Profil operator: Mâner lung negru
Informații suplimentare despre operator: Fără blocare
Informații despre poziția operatorului: 3 poziții +/- 45°
Date suplimentare
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 43 mm
Adâncime totală CAD: 47 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Codul ansamblului electric: C3 (< 6 contacte cu blocuri simple, montare frontală)
C4 (< 6 contacte cu blocuri simple și duble, montare frontală)
C5 (< 5 contacte cu blocuri simple, montare frontală)
C6 (< 5 contacte cu blocuri simple și duble, montare frontală)
C7 (< 4 contacte cu blocuri simple, montare frontală)
C8 (< 4 contacte cu blocuri simple și duble, montare frontală)
C11 (< 3 contacte cu blocuri simple, montare frontală)
Mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40…70 °C
Temperatura ambiantă pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 50102
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL, CSA, CCC, EAC
Rezistență
Rezistență la vibrații: 5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
