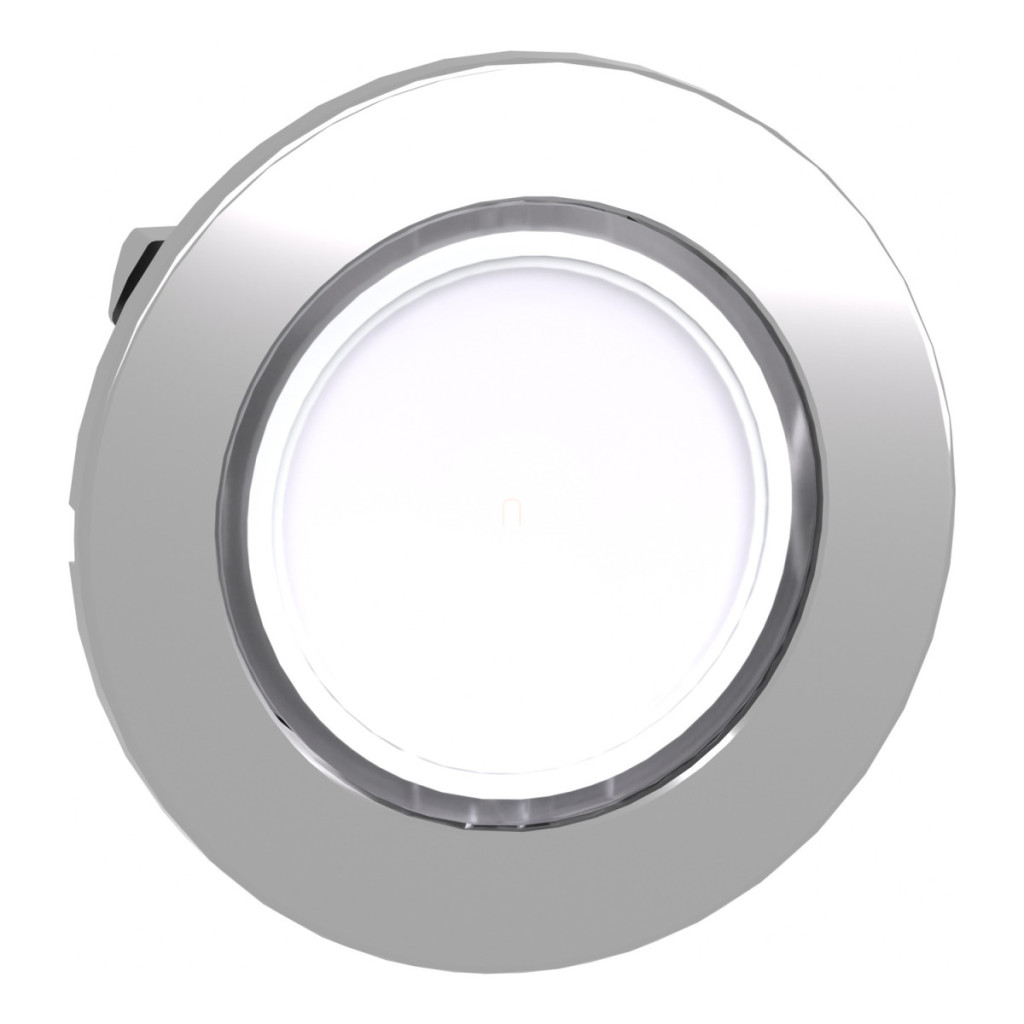

Gama de produse Schneider Electric Harmony XB4 ZB4FW313 cu buton metalic iluminat este un element de control industrial profesional, fabricat din materiale de înaltă calitate pentru o durată lungă de viață și o funcționare fiabilă. Acest produs este conceput special pentru medii în care este important un nivel ridicat de protecție împotriva influențelor externe, precum și un design care să reziste la utilizarea frecventă. ZB4FW313 este un buton iluminat alb, cu diametrul de 30 mm, montat încastrat, cu revenire la centru. Produsul este compatibil cu LED-uri universale, asigurând o utilizare flexibilă cu o varietate de soluții de iluminat. Butonul are o suprafață albă, nemarcată, plană, cu o lentilă transparentă. Rama este fabricată din metal cromat, ceea ce asigură un aspect elegant și durabilitate. Butonul este abreviat ZB4F și servește în principal ca element de bază pentru sisteme complexe de control. ZB4FW313 este deosebit de rezistent la influențele mediului, dovadă fiind gradul său ridicat de protecție: IP66, IP67, IP69 și IP69K conform standardelor IEC și ISO, precum și nivelurile de protecție de tip 12, tip 13, tip 4 și tip 4X conform standardelor UL 50 E. Produsul poate fi utilizat într-un interval de temperatură de funcționare și depozitare de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Durabilitatea sa mecanică este remarcabilă - poate rezista la până la 10 milioane de cicluri de comutare și poate rezista la spălarea cu presiune înaltă la 7000000 Pa și 55 °C de la o distanță de 0,1 m. Produsul are un grad de rezistență la impact IK06 conform IEC 62262. ZB4FW313 oferă o serie de opțiuni de configurare electrică, marcate cu coduri diferite: M1 (max. 6 contacte cu blocuri simple, montare pe panoul frontal, LED integrat), M2 (max. 6 contacte cu blocuri simple și duble, montare pe panoul frontal, LED integrat), M6 (max. 2 contacte cu blocuri simple, montare pe panoul frontal, LED și transformator integrate), M10 (max. 2 contacte cu blocuri simple, montare pe panoul frontal, LED integrat). Dimensiunile produsului: 36,6 mm lățime, 36,6 mm înălțime și 31 mm adâncime. Produsul are numeroase certificări internaționale, inclusiv UL, CSA, CCC și EAC, și este conform cu standardele IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1 și CE, printre altele. Produsul este, de asemenea, rezistent la vibrații și șocuri, așa cum a fost verificat prin diverse teste, cum ar fi rezistența la vibrații de 5 gn (f= 10...500 Hz) conform IEC 60068-2-6 și rezistența la șocuri de 30 gn (durată = 18 ms) conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4FW313 date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă: ZB4F
Compatibilitate: LED universal
Material placă frontală: Metal cromat
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Alb, plat, fără marcaje
Informații suplimentare despre actuator: Cu lentilă transparentă
Culoarea capacului/actuatorului sau lentilei: Alb
Caracteristici tehnice
Lățime CAD: 36,6 mm
Înălțime CAD: 36,6 mm
Adâncime CAD: 31 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Cod de asamblare electrică: M1, M2, M6, M10 (pentru diverse configurații de contact)
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Categorie de supratensiune: Clasa I, conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K
Protecție UL: Tip 12, Tip 13, Tip 4, Tip 4X
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: listat UL, CSA, CCC, EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6
Rezistență la vibrații: 2 mm vârf-vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
Rezistență la șocuri: 25 gn (durată = 6 ms) pe axă pentru 1000 de impacturi conform IEC 60068-2-27
Informații privind instalarea
Grosime de prindere: 1-6 mm / 0,04-0,24 in.
Fixare: Terminale cu șurub sau conectori plug-in
Diametru recomandat al orificiului în panoul de montare: Ø30,75 mm (Ø30,5 +0,5/0 mm)
