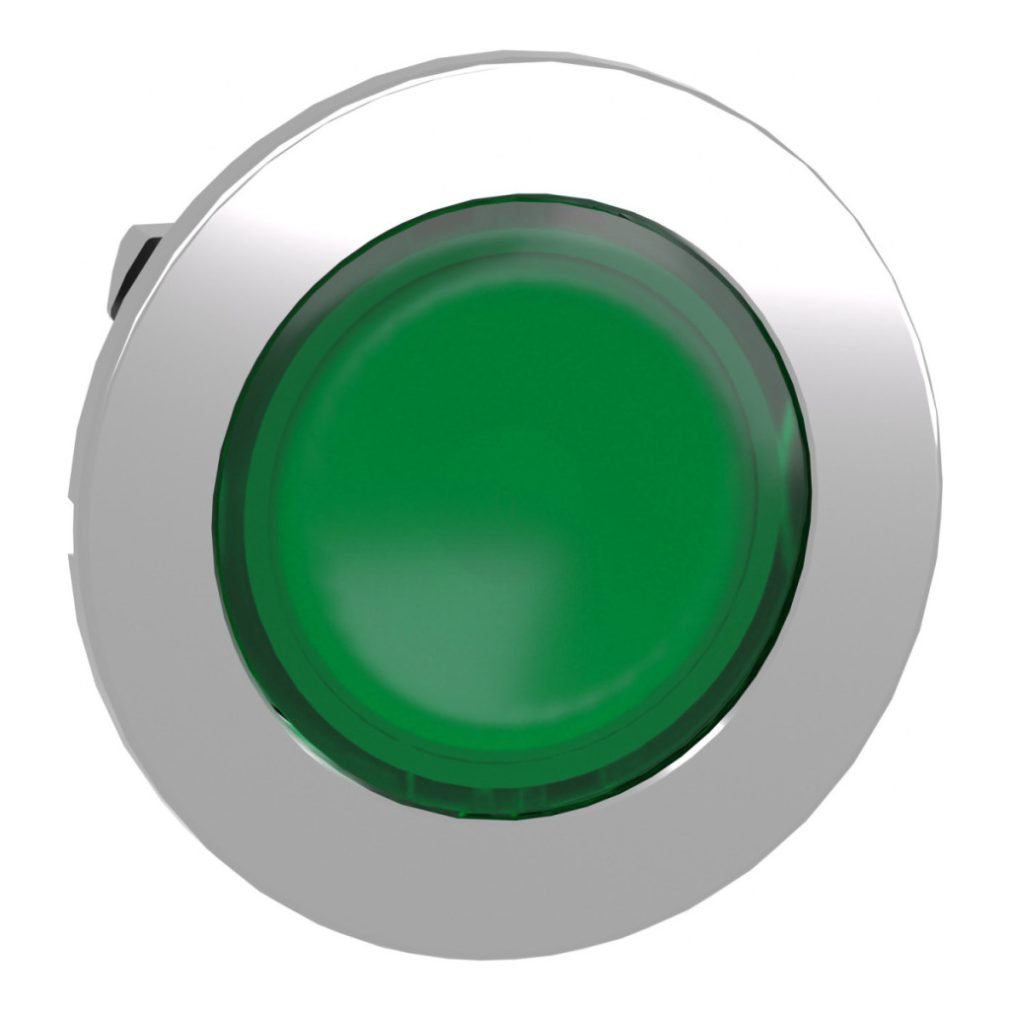

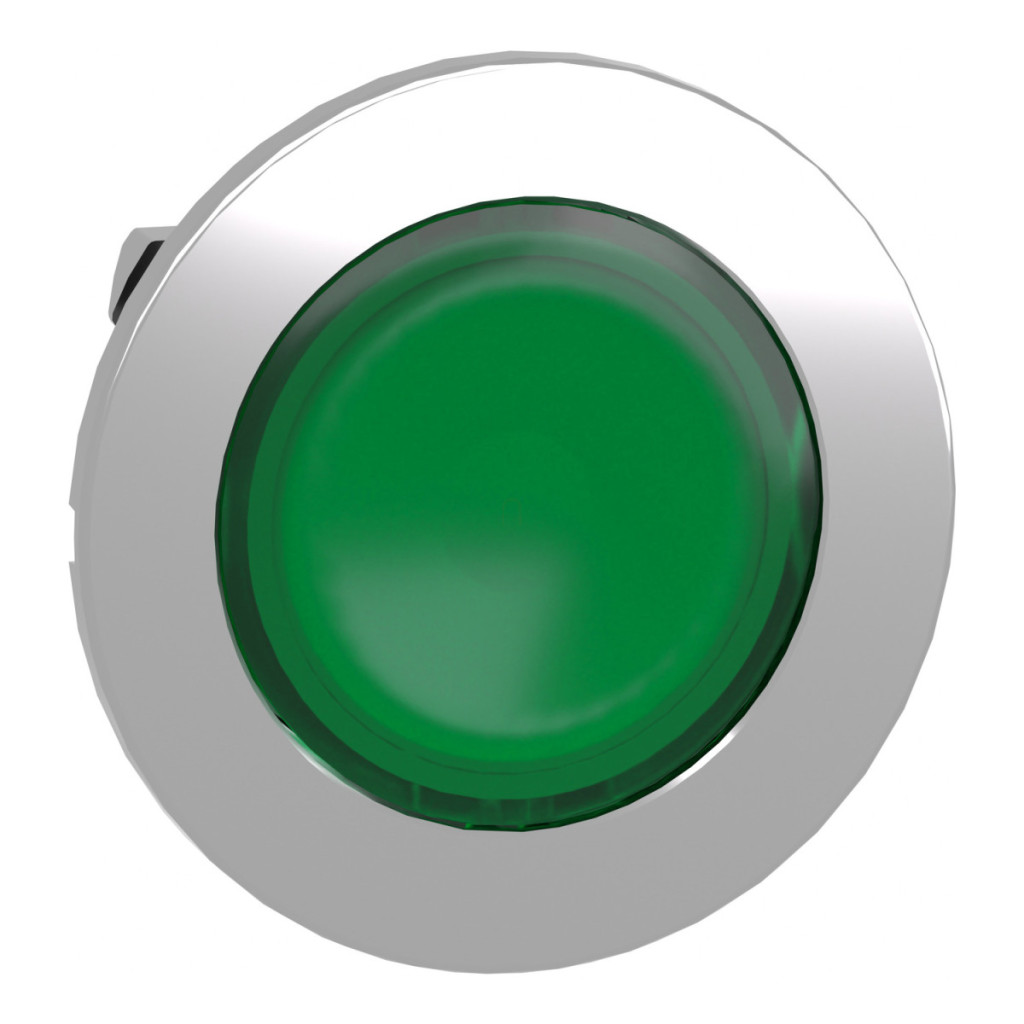

Capul butonului Schneider Electric Harmony XB4 seria ZB4FW333 este un element de control de calitate superioară, conceput pentru aplicații industriale, fiind alegerea perfectă atât pentru mediile de producție, cât și pentru alte sisteme de control industrial. Produsul face parte din seria Harmony XB4, apreciată de utilizatorii profesioniști pentru fiabilitatea și designul robust. ZB4FW333 este un buton verde, încastrat, iluminat, care se potrivește într-un orificiu de montare standard de 30,5 mm. Placa frontală din metal cromat nu numai că oferă un aspect estetic, dar garantează și o durată lungă de viață și o rezistență excelentă în medii industriale dure. Funcționarea cu revenire prin arc asigură că butonul revine întotdeauna la poziția inițială, fiind ideal pentru funcții de comutare momentană. Iluminarea LED universală încorporată oferă o vizibilitate excelentă în toate condițiile de iluminare, permițând operatorului să vadă imediat starea butonului. Unul dintre parametrii tehnici remarcabili ai produsului este durata de viață mecanică de 10 milioane de cicluri de funcționare, care asigură o utilizare extrem de fiabilă pe termen lung. Capul butonului ZB4FW333 oferă protecție completă împotriva prafului și umezelii, conform certificărilor IP66, IP67, IP69 și IP69K. Acest lucru înseamnă că butonul poate rezista la jeturi de apă de înaltă presiune de până la 7000000 Pa la 55 °C de la o distanță de 0,1 metri. Acest lucru este deosebit de util în mediile industriale în care se efectuează curățarea sau spălarea regulată. Produsul este, de asemenea, extrem de rezistent la vibrații, deoarece poate rezista la vibrații de 5 gn (f= 10...500 Hz) și 2 mm vârf la vârf (f= 2...10 Hz) conform standardului IEC 60068-2-6. Butonul are, de asemenea, o rezistență excelentă la impact, confirmată de testele efectuate în conformitate cu IEC 60068-2-27: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală și 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă. ZB4FW333 permite diferite configurații electrice în conformitate cu codurile M1, M2, M6 și M10, oferind o mare flexibilitate în proiectare și instalare. Butonul poate fi utilizat într-un interval de temperatură de funcționare de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Produsul este conform cu o serie de standarde și certificări internaționale, inclusiv: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 și are certificări UL, CSA, CCC și EAC. Această conformitate asigură faptul că ZB4FW333 poate fi utilizat la nivel mondial în diverse aplicații industriale, respectând reglementările și standardele locale.
Schneider Electric Harmony XB4 - ZB4FW333 - Buton iluminat metalic încastrat, Ø30, retur, verde Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumire scurtă a produsului: ZB4F
Compatibilitate: LED universal
Material placă frontală: Metal cromat
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Formă actuator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Verde, încastrat, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Culoarea capacului/actuatorului sau lentilei: Verde
Caracteristici suplimentare
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 31 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri
Cod compoziție electrică:
M1 - până la 6 contacte, utilizând blocuri individuale, montare pe panou frontal, cu LED integrat
M2 - până la 6 contacte, utilizând blocuri individuale și duble, montare pe panou frontal, cu LED integrat
M6 - până la 2 contacte, utilizând blocuri individuale, montare pe panoul frontal, cu LED integrat și transformator
M10 - până la 2 contacte, utilizând blocuri individuale, montare pe panoul frontal, cu LED integrat
Descrierea dispozitivului: Element de bază
Mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP:
IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: UL, CSA, CCC, EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) conform IEC 60068-2-6, 2 mm vârf la vârf (f= 2...10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
Montare și instalare
Fixare: Printr-o gaură cu diametrul de 30,5 mm, grosimea panoului: 1-6 mm
Tip bloc terminal: Blocuri terminale cu șurub sau conectori plug-in
Distanța recomandată între butoane: 40-50 mm, în funcție de metoda de instalare
