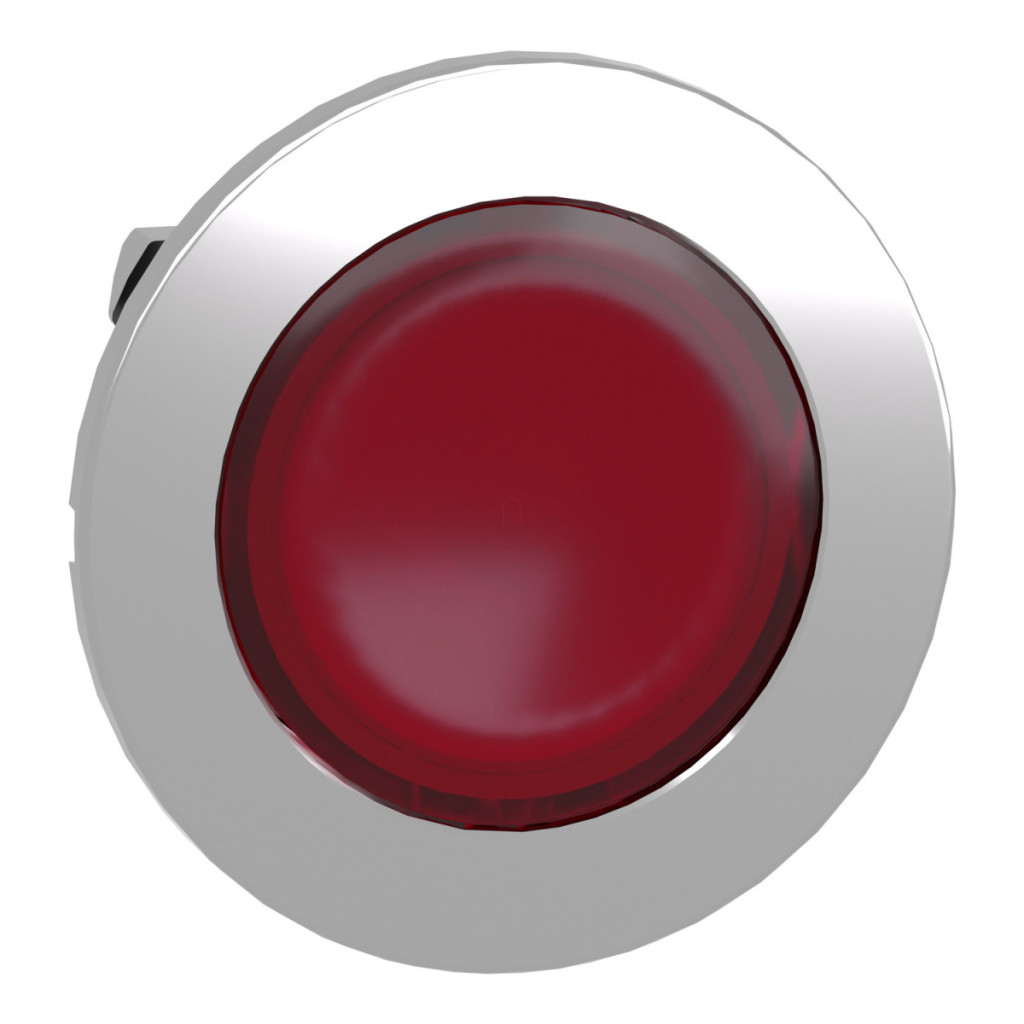

Capul butonului iluminat încastrat Schneider Electric Harmony XB4 seria ZB4FW343 este un element de control fiabil pentru aplicații industriale profesionale. Acest cap buton de calitate superioară, cu placă frontală din metal cromat, este conceput pentru a fi deosebit de durabil, astfel încât să îndeplinească cerințele celor mai exigente medii industriale. Modelul ZB4FW343 este un buton cu diametrul de 30,5 mm, roșu, cu revenire prin arc și iluminare LED universală. Designul încastrat și suprafața netedă, fără marcaje, conferă un aspect profesional, în timp ce lentila netedă încorporată oferă o vizibilitate ideală. Cadrul metalic cromat nu este doar estetic, ci oferă și o durabilitate și protecție excepționale pentru butonul apăsat. Produsul aparține familiei de produse Schneider Electric Harmony XB4, recunoscută pe scară largă pentru calitatea și fiabilitatea sa. Capul butonului apăsat ZB4FW343 are parametri tehnici remarcabili. Produsul are clase de protecție IP66, IP67, IP69 și IP69K, care oferă o protecție perfectă împotriva pătrunderii prafului și a apei, chiar și în timpul spălării cu presiune înaltă, unde pot apărea presiuni de până la 7000000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Durabilitatea sa mecanică este impresionantă: poate rezista la 10 milioane de cicluri de comutare. Butonul are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la +70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Clasa IK06 certifică protecția împotriva impactului mecanic. Versatilitatea modelului ZB4FW343 este demonstrată de faptul că poate fi utilizat în diverse configurații electrice, de exemplu, cu codul M1, pot fi conectate până la 6 contacte cu blocuri simple montate frontal, integrate cu LED-uri, Cu codul M2, se pot utiliza până la 6 contacte cu blocuri simple și duble montate frontal cu LED-uri integrate, iar cu codul M6, se pot utiliza până la 2 contacte cu blocuri simple, LED-uri integrate și transformatoare. Produsul este, de asemenea, conform cu numeroase standarde și certificări internaționale, inclusiv CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1 și este certificat UL, CSA, CCC și EAC. Capul butonului ZB4FW343 are, de asemenea, o rezistență excelentă la vibrații și șocuri, verificată prin teste conform diverselor standarde de testare: 5 gn (f= 10-500 Hz) conform IEC 60068-2-6 și până la 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZB4FW343 - Cap metalic iluminat pentru buton apăsat, Ø30, retur, roșu Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Pentru buton iluminat
Denumirea scurtă a dispozitivului: ZB4F
Compatibilitatea produsului: LED universal
Material placă frontală: Metal cromat
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Vânzare: cantitate indivizibilă: 1
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire cu arc
Profil actuator: Încastrat roșu, fără marcaj
Informații suplimentare despre actuator: Cu lentilă netedă
Culoarea capacului/actuatorului sau lentilei: roșu
Caracteristici suplimentare
Lățime totală CAD: 36,6 mm
Înălțime totală CAD: 36,6 mm
Adâncime totală CAD: 31 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10.000.000 de cicluri
Cod de asamblare electrică: M1 pentru până la 6 contacte cu blocuri simple montate pe panoul frontal cu LED integrat
M2 pentru până la 6 contacte cu blocuri simple și duble montate pe panoul frontal cu LED integrat
M6 pentru până la 2 contacte cu blocuri simple montate pe panoul frontal cu LED integrat și transformator
M10 pentru până la 2 contacte cu blocuri simple montate pe panoul frontal cu LED integrat
Descrierea dispozitivului: Element de bază
Mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40 până la 70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 62262
Standarde
CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs
Listat UL
CSA
CCC
EAC
Rezistență la vibrații
5 gn (f= 10…500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri
30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe axă conform IEC 60068-2-27
