Seria Schneider Electric Harmony XB4 ZB4FW363 este o serie de butoane cu iluminare albastră de calitate superioară, concepute special pentru panouri de control industriale și console de control. Acest dispozitiv compact, dar extrem de durabil, este alegerea perfectă pentru medii în care fiabilitatea și durabilitatea sunt cerințe esențiale. Produsul are un mecanism de acționare cu arc de revenire care asigură revenirea automată a butonului la poziția inițială după fiecare apăsare, fiind ideal pentru aplicații cu comutare momentană. Modelul ZB4FW363 este compatibil cu un bloc LED universal, care permite completarea panoului de control cu indicatoare vizuale intuitive. Butonul albastru cu o suprafață netedă, fără urme, oferă un aspect discret, în timp ce rama metalică cromată conferă întregului panou de control un aspect elegant și profesional. Datorită designului său încastrat, butonul nu iese în mod semnificativ din suprafața panoului, minimizând șansa de activare accidentală, rămânând în același timp ușor accesibil personalului de operare. Produsul are parametri tehnici remarcabili care îl fac să se remarce în categoria sa. Diametrul de montare de 30,5 mm este o dimensiune standard în industrie, compatibilă cu majoritatea panourilor de control. Durata de viață mecanică este impresionantă, cu până la 10 milioane de cicluri de comutare, asigurând o funcționare fiabilă pe termen lung, chiar și în condiții de utilizare intensivă. Dispozitivul poate rezista, de asemenea, la spălări cu presiune ridicată de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m, ceea ce reprezintă o caracteristică deosebit de avantajoasă în mediile industriale. Codurile de asamblare electrică (M1, M2, M6, M10) oferă diverse opțiuni de conectare care pot fi adaptate în mod flexibil la cerințele specifice ale aplicației, fie cu blocuri de contact simple, fie duble. Ca parte a seriei Harmony XB4, modelul ZB4FW363 are caracteristici de protecție remarcabile: IP66, IP67, IP69 și IP69K conform standardelor IEC 60529 și ISO 20653, precum și clasificarea UL 50 E Tip 12, Tip 13, Tip 4 și Tip 4X. Toate acestea asigură o funcționare fiabilă chiar și în cele mai dure medii industriale, unde pot fi prezente praf, umiditate sau chiar jeturi directe de apă sub presiune. Clasa de rezistență la impact IK06 oferă protecție suplimentară împotriva impacturilor fizice. Dispozitivul poate fi utilizat într-un interval larg de temperaturi (-40...70 °C), ceea ce îl face potrivit pentru utilizarea în condiții de mediu extreme. Produsul are certificări internaționale, inclusiv UL, CSA, CCC și EAC, care confirmă conformitatea sa cu standardele globale de siguranță și calitate.

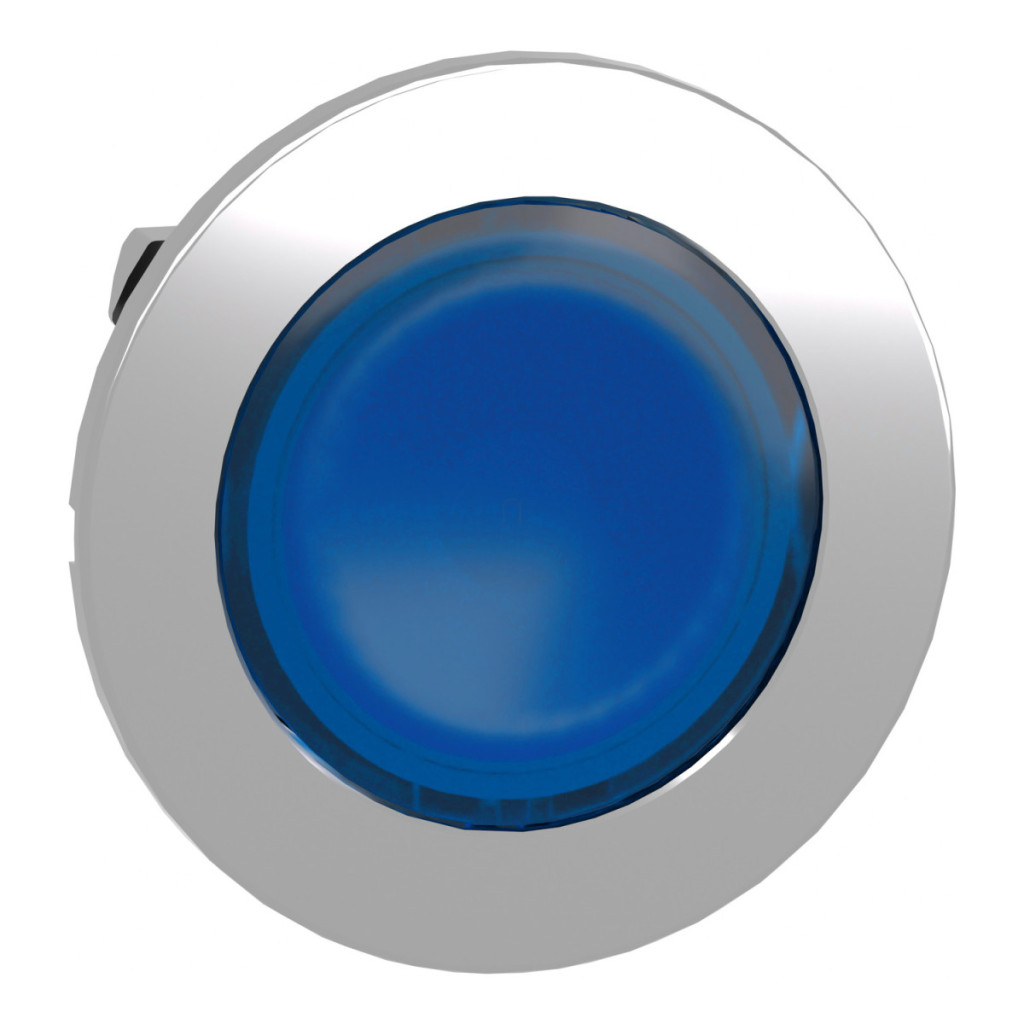

Schneider Electric Harmony XB4 - ZB4FW363 - Cap de buton iluminat din metal, montat încastrat, Ø30, retur, albastru Date tehnice
Caracteristici generale
Familia de produse: Harmony XB4
Tipul produsului sau al componentei: Cap de buton iluminat
Denumirea scurtă a dispozitivului: ZB4F
Compatibilitatea produsului: LED universal
Material de bază: Cadru metalic cromat
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Pe unitate de ambalare: 1
Forma capului unității de semnalizare: Rotundă
Caracteristici de funcționare
Tip de funcționare: Revenire cu arc
Profil de funcționare: Albastru încastrat, fără marcaje
Informații suplimentare de funcționare: Lentilă netedă
Culoarea capacului/actuatorului sau lentilei: Albastră
Caracteristici mecanice
Lățime CAD: 36,6 mm
Înălțime CAD: 36,6 mm
Adâncime CAD: 31 mm
Durată de viață mecanică: 10.000.000 de cicluri
Caracteristici electrice
Coduri de asamblare electrică: M1 (<6 contacte utilizând blocuri simple cu fixare frontală și LED integrat)
M2 (<6 contacte utilizând blocuri simple și duble cu fixare frontală și LED integrat)
M6 (pentru <2 contacte, utilizând blocuri simple cu fixare frontală și LED și transformator integrați)
M10 (pentru <2 contacte, utilizând blocuri simple cu fixare frontală și LED integrat)
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Grad de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatură ambiantă de funcționare: -40...70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67 conform IEC 60529
IP69 conform IEC 60529
IP69K conform ISO 20653
Tip 13 conform UL 50 E
Tip 12 conform UL 50 E
Tip 4 conform UL 50 E
Tip 4X conform UL 50 E
Grad de protecție IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2 Nr. 14
IEC 60947-5-1
IEC 60947-5-4
UL 508
IEC 60947-1
JIS C8201-5-1
CE
JIS C8201-1
Certificări de produs: Certificat UL
CSA
CCC
EAC
Rezistență mecanică
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f=10...500 Hz) conform IEC 60068-2-6
2 mm vârf la vârf (f=2...10 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
25 gn (durată = 6 ms) 1000 de impacturi pe fiecare axă conform IEC 60068-2-27
