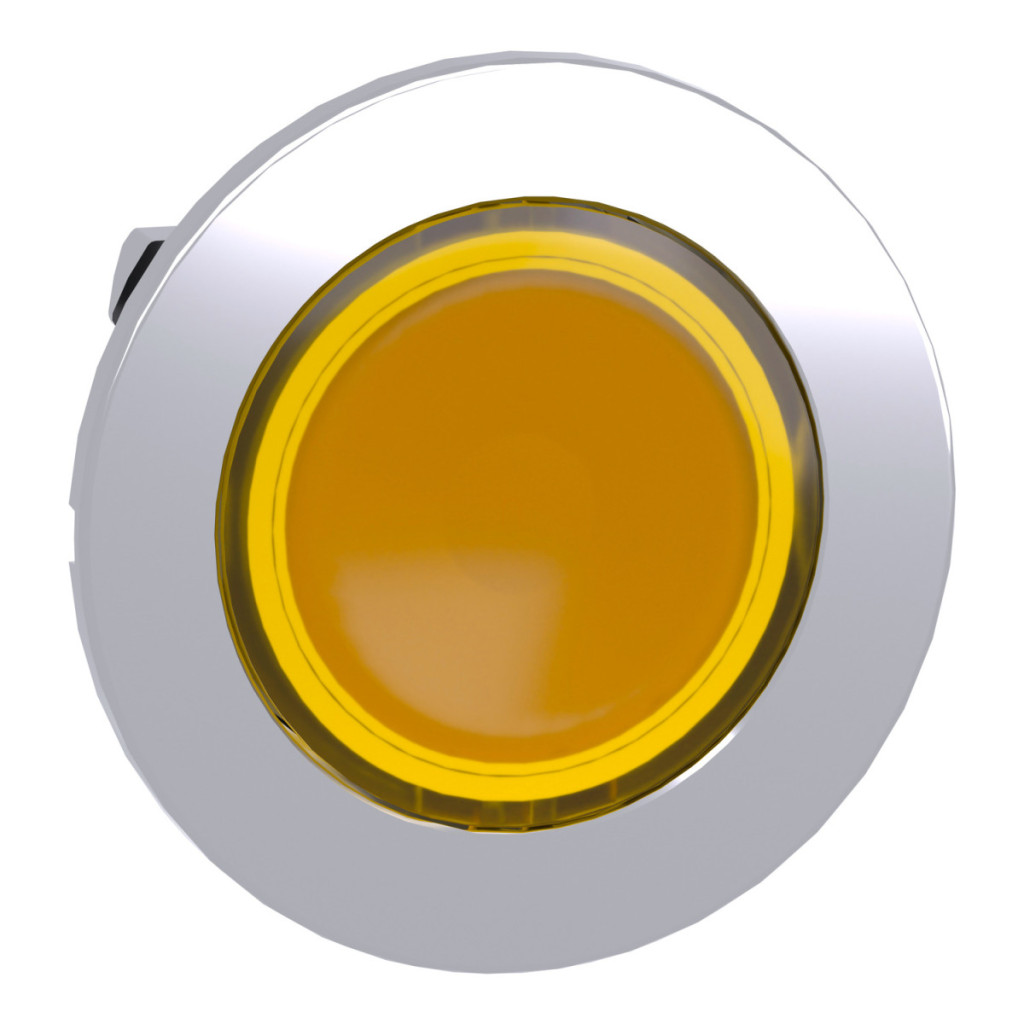

Capul iluminat al butonului Schneider Electric Harmony XB4 seria ZB4FW383 este un produs de înaltă calitate conceput pentru aplicații industriale, fiind alegerea perfectă pentru instalarea în panouri de control și interfețe de operare. Acest buton cu retur elastic, de culoare galbenă, are un diametru de 30 mm și se potrivește în decupaje standard, fiind ușor de integrat în sistemele existente. Ca parte a familiei de produse Schneider Electric Harmony XB4, componenta ZB4FW383 este compatibilă cu unitățile LED universale ale producătorului, oferind o flexibilitate excepțională în utilizare. Butonul este încastrat, cu o suprafață plană galbenă și o lentilă netedă, fără marcaje. Produsul este fabricat cu un cadru metalic cromat de înaltă calitate, care nu numai că îi conferă un aspect estetic, dar garantează și o durată lungă de viață și o funcționare fiabilă chiar și în cele mai exigente medii industriale. Parametrii tehnici ai capului butonului ZB4FW383 sunt impresionanți. Produsul poate efectua 10 milioane de cicluri de comutare, ceea ce înseamnă o durabilitate mecanică remarcabilă. Butonul poate rezista, de asemenea, la spălări cu presiune ridicată de până la 7.000.000 Pa la o temperatură de 55 °C de la o distanță de 0,1 m. Are o gamă extrem de largă de temperaturi de funcționare, de la -40 °C la 70 °C, asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. De asemenea, oferă o protecție remarcabilă, cu niveluri de protecție IP66, IP67, IP69 și IP69K conform standardelor IEC și ISO, precum și clasificări de tip 4, 4X, 12 și 13 conform standardelor UL. În ceea ce privește rezistența la impact, are o clasificare IK06 conform IEC 62262. Produsul este conform cu numeroase standarde, printre care: CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1. De asemenea, are certificări UL, CSA, CCC și EAC. Capul butonului ZB4FW383 poate fi utilizat cu diferite configurații electrice, care sunt marcate cu următoarele coduri: M1, M2, M6, M10. Acestea permit diferite opțiuni de comutare, inclusiv soluții LED integrate. Produsul este ușor de instalat, necesitând o gaură cu diametrul de 30,5 mm pentru montare, și poate fi montat pe panouri cu grosimea de 1-6 mm. Desenele dimensionale detaliate și instrucțiunile de instalare sunt furnizate în documentație pentru o implementare precisă. Produsul este rezistent la vibrații, testat la diferite frecvențe: 5 gn (f= 10...500 Hz) și 2 mm vârf-vârf (f= 2...10 Hz) conform IEC 60068-2-6. De asemenea, are o rezistență remarcabilă la impact: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms) și 25 gn (durată = 6 ms, 1000 de impacturi pe axă) conform IEC 60068-2-27. Caracteristicile remarcabile ale panoului frontal includ lentila galbenă, netedă și designul încastrat, care nu este doar funcțional, ci și estetic plăcut în orice aplicație.
Schneider Electric Harmony XB4 - ZB4FW383 - Buton iluminat metalic încastrat, Ø30, retur, galben Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Buton iluminat
Denumirea scurtă a dispozitivului: ZB4F
Compatibilitate: LED universal
Material cadru: Metal cromat
Tip cap: Încastrat
Diametru de montare: 30,5 mm
Formă cap unitate de semnalizare: Rotundă
Tipul actuatorului: Revenire cu arc
Profilul actuatorului: Galben, montat la nivel, nemarcat
Informații suplimentare despre actuator: Cu lentilă netedă
Culoarea actuatorului sau a lentilei: Galbenă
Caracteristici suplimentare
Lățime CAD: 36,6 mm
Înălțime CAD: 36,6 mm
Adâncime CAD: 31 mm
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 10000000 cicluri de comutare
Cod de asamblare electrică: M1, M2, M6, M10 (detalii în descrierea tehnică)
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -40…70 °C
Categorie de supratensiune: Clasa I conform IEC 60536
Grad de protecție IP: IP66, IP67, IP69, IP69K (conform standardelor IEC/ISO)
Protecție UL: Tip 4, 4X, 12, 13
Rezistență la impact IK: IK06 conform IEC 62262
Standarde și certificări
Standarde: CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, UL 508, IEC 60947-1, JIS C8201-5-1, CE, JIS C8201-1
Certificări de produs: listat UL, CSA, CCC, EAC
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10…500 Hz), 2 mm vârf-la-vârf (f= 2…10 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms), 50 gn (durată = 11 ms), 25 gn (durată = 6 ms, 1000 de impacturi pe axă) conform IEC 60068-2-27
Informații privind instalarea
Grosime de instalare: 1-6 mm
Diametru recomandat pentru decupaj: Ø30,75 mm
