Schneider Electric Harmony XB4 - ZBE1013 este un produs de înaltă calitate, cu un singur contact, care reprezintă o componentă esențială a sistemelor de control industrial. Unitatea ZBE1013 aparține familiilor de produse Harmony XB4 și XB5 și este utilizată în principal pentru extinderea elementelor de comutare și adăugarea de funcții. Această unitate are un contact normal deschis (NO) realizat din aliaj de argint (Ag/Ni) pentru o durată lungă de viață și o funcționare fiabilă. Produsul este proiectat pentru montare frontală, ceea ce facilitează instalarea și întreținerea. Blocul de contact ZBE1013 funcționează pe principiul întreruperii lente, ceea ce asigură un proces de comutare stabil. Conexiunea electrică se realizează cu ajutorul conectorilor Faston, care măsoară 1 x 6,35 mm și 2 x 2,8 mm, fiind compatibili cu majoritatea aplicațiilor industriale standard. Produsul are parametri tehnici remarcabili: are o tensiune nominală de izolație (Ui) de 250 V cu un grad de poluare de 3 conform IEC 60947-1. Din punct de vedere operațional, sunt de remarcat cursa de funcționare de 2,6 mm (la contactul NO când se schimbă starea electrică) și cursa totală de 4,3 mm. Forța necesară pentru funcționare este de 2,3 N când se schimbă starea electrică. Durabilitatea sa mecanică este remarcabilă, rezistând la până la 10 milioane de cicluri de comutare, ceea ce garantează o funcționare pe termen lung, fără probleme, chiar și în medii industriale. ZBE1013 are protecție IP20 conform IEC 60529, care oferă o protecție adecvată împotriva pătrunderii obiectelor solide. Blocul de contact Schneider Electric Harmony XB4 - ZBE1013 are o gamă largă de temperaturi de funcționare (-40...70 °C), asigurând o funcționare fiabilă chiar și în condiții extreme. Produsul este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-4, JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1 și JIS C8201-1. ZBE1013 are certificări BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), care atestă calitatea și fiabilitatea ridicate ale produsului. Rezistă la vibrații de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6, precum și la șocuri de accelerație semisinusoidală de 30 gn (18 ms) și 50 gn (11 ms) conform IEC 60068-2-27. Toate aceste caracteristici fac din blocul de contact Schneider Electric ZBE1013 alegerea ideală pentru aplicații de automatizare și control industrial.

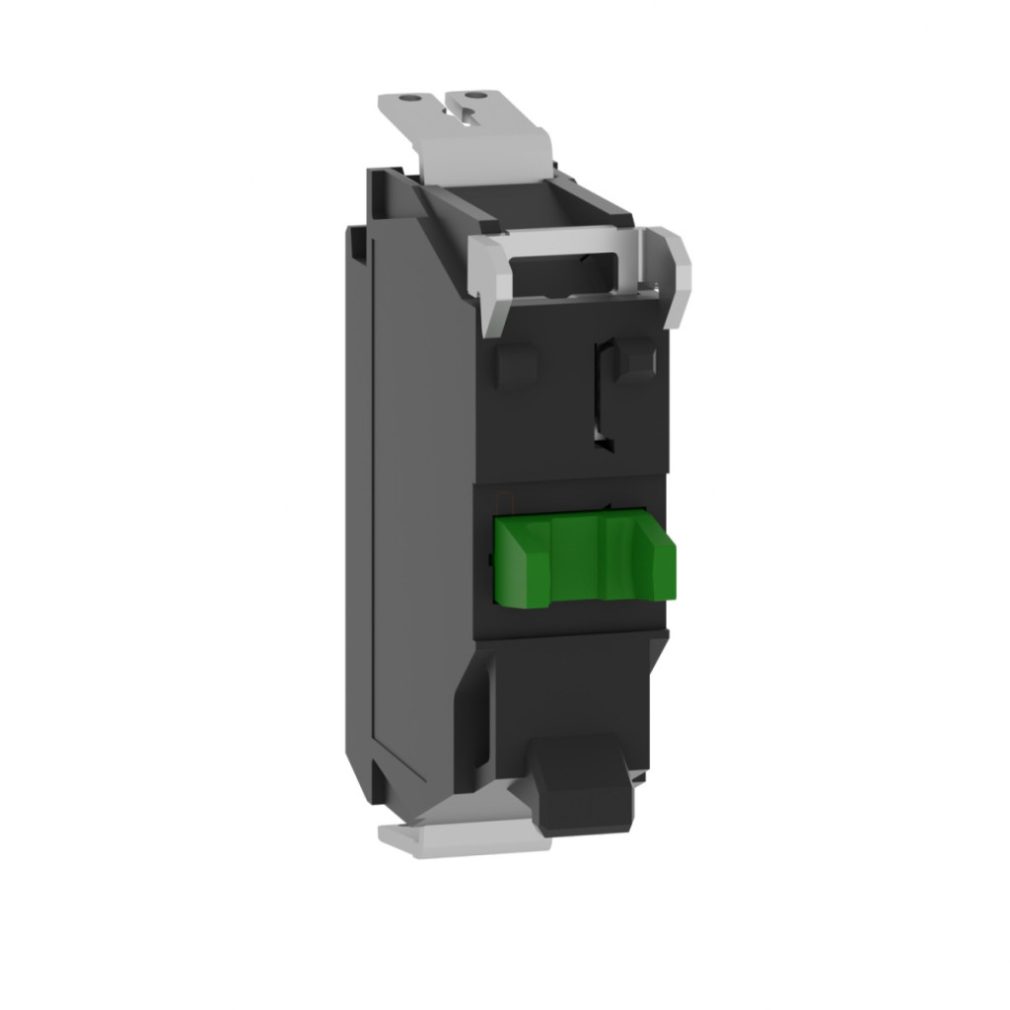

Schneider Electric Harmony XB4 - ZBE1013 - bloc de contact, 1NO, date tehnice conector Faston
Caracteristici principale
Familia de produse: Harmony XB5, Harmony XB4
Tipul produsului: Bloc de contact
Denumirea scurtă a dispozitivului: ZBE
Vândut în cantități indivizibile de: 5
Grad de protecție IP: IP20 conform IEC 60529
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Contacte utilizate: Contacte standard
Conexiuni - terminale: Conector Faston, dimensiune conexiune: 1 x 6,35 mm
Conector Faston, dimensiune conexiune: 2 x 2,8 mm
Date suplimentare
Tip și compoziție contact: 1 NO
Deschidere pozitivă: Niciuna
Cursă de funcționare: 2,6 mm (fără schimbare electrică de stare)
4,3 mm (cursă completă)
Forță de acționare: 2,3 N fără schimbare electrică de stare
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
[Ui] tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Montare bloc: Montare frontală
Condiții de mediu
Tratament de protecție: TH
Temperatura aerului ambiant în timpul depozitării: -40…70 °C
Temperatura aerului ambiant în timpul funcționării: -40…70 °C
Standarde și certificări
Standarde: IEC 60947-5-4, JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație semisinusoidală conform IEC 60068-2-27
