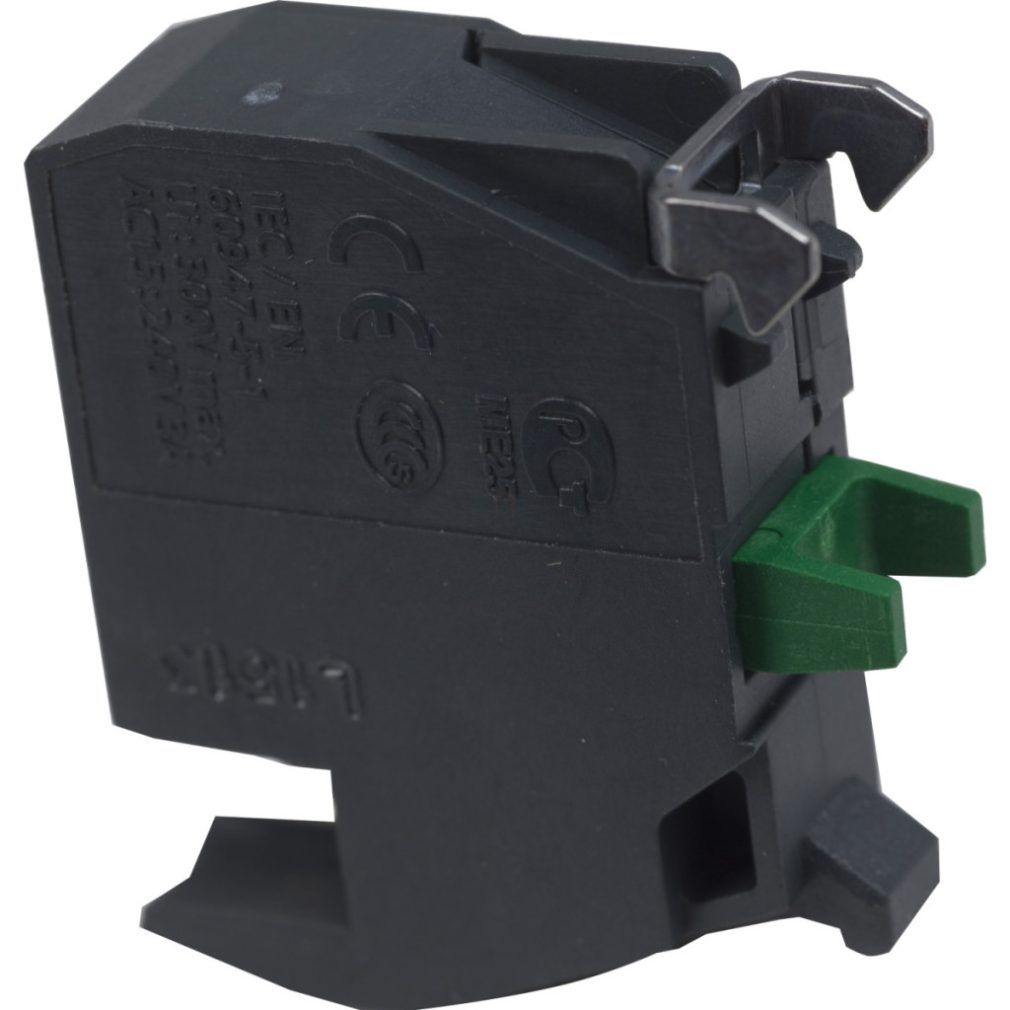

Schneider Electric Harmony XB4 - ZBE1014 - bloc de contact, 1NO, conector conectabil date tehnice
Caracteristici principale
Familia de produse: Harmony XB4, Harmony XB5
Tipul produsului: Bloc de contacte
Denumire scurtă a produsului: ZBE
Grad de protecție IP: IP20 în conformitate cu IEC 60529
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Contact simplu
Utilizare contact: Contacte standard
Conexiune - terminale:Conector plug-in Caracteristici suplimentare Tip și compoziție contact: 1 NO Deschidere pozitivă: Niciuna Cursă de acționare: 2,6 mm (schimbare de stare electrică NO), 4,3 mm (cursă completă) Forță de acționare: 2,3 N Schimbare de stare electrică NO 4,3 mm (cursă completă)
Forță de acționare: 2,3 N NO schimbare de stare electrică
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță de tip gG de 4 A în conformitate cu IEC 60947-5-1
Curent termic convențional de răcire cu aer liber [Ith]: 10 A în conformitate cu IEC 60947-5-1
Tensiune nominală de izolație [Ui]: 250 V (grad de poluare 3) în conformitate cu IEC 60947-1
Tensiune nominală de rezistență la impulsuri [Uimp]: 4 kV în conformitate cu IEC 60947-1
Curent nominal de funcționare [Ie]:
- 3 A 240 V, AC-15, A300 în conformitate cu IEC 60947-5-1
- 6 A 120 V, AC-15, A300 în conformitate cu IEC 60947-5-1
- 0,1 A 250 V, DC-13, R300 în conformitate cu IEC 60947-5-1
- 0,22 A 125 V, DC-13, R300 în conformitate cu IEC 60947-5-1
Durată de viață electrică
1.000.000 de cicluri, AC-15, 1 A la 230 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 1,5 A la 120 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, AC-15, 3 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,15 A la 110 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
1.000.000 de cicluri, DC-13, 0,4 A la 24 V, viteză de funcționare <3600 cicluri/oră, factor de încărcare: 0,5 în conformitate cu IEC 60947-5-1 Anexa C
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă pentru depozitare: -40...70 °C
Temperatura ambiantă pentru funcționare: -40...70 °C
Caracteristici mecanice
Montare bloc: Montare frontală
Cod compoziție electrică:
- C11 (cantitate <= 3)
- C14 (cantitate <= 2)
- M10 (cantitate <= 2)
Aspectul dispozitivului: Element de bază
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-1, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f = 2...500 Hz) în conformitate cu IEC 60068-2-6
Rezistență la șocuri:
- 30 gn (durată = 18 ms) pentru accelerație semisinusoidală în conformitate cu IEC 60068-2-27
- 50 gn (durată = 11 ms) pentru accelerație semisinusoidală în conformitate cu IEC 60068-2-27
