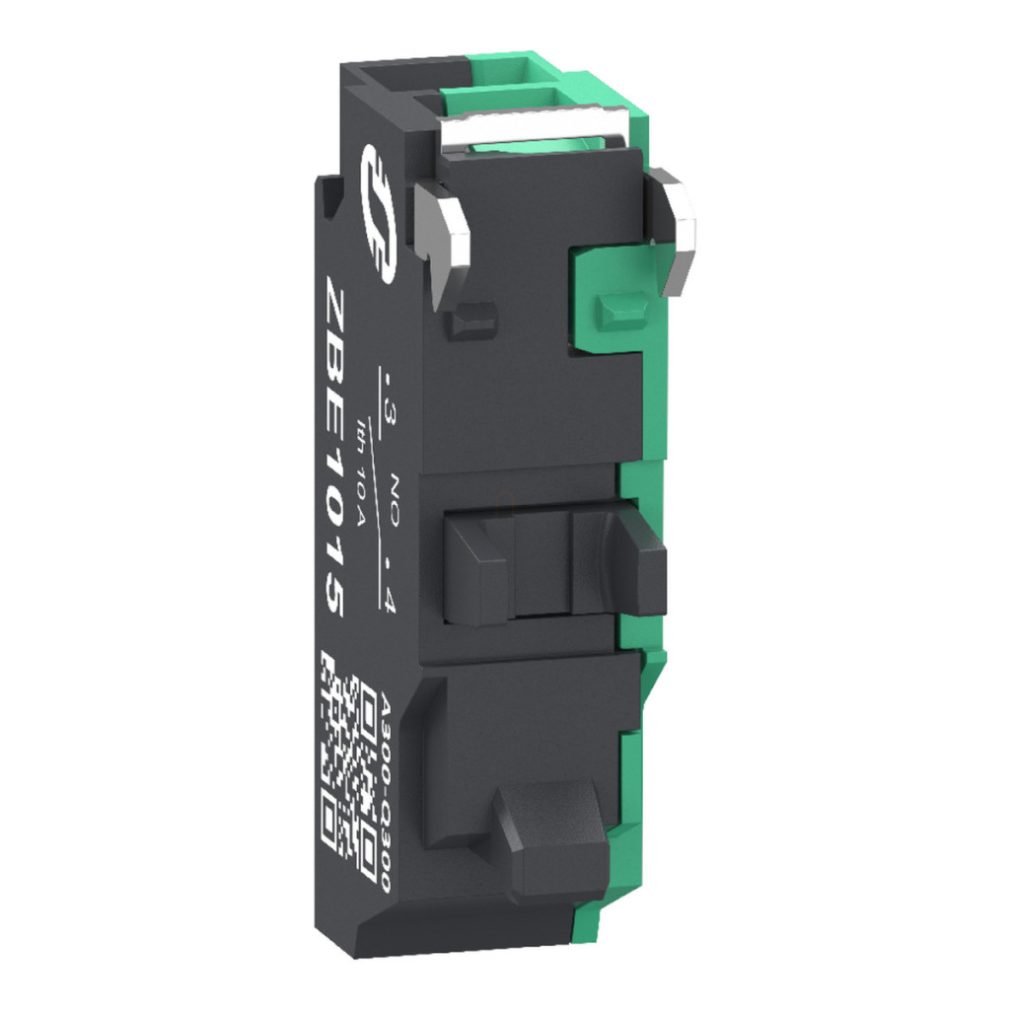

Blocul de contact Schneider Electric Harmony XB4 și XB5, numărul de articol ZBE1015, este un element de comutare electric industrial compact, cu un singur contact (1NO), care oferă performanțe și fiabilitate remarcabile în aplicații de automatizare industrială. Acest bloc de contact este alegerea ideală pentru proiectarea circuitelor electrice pentru butoane, comutatoare și alte elemente de control în care durata lungă de viață și funcționarea fiabilă sunt esențiale. Designul special al blocului de contact ZBE1015 permite o instalare rapidă și ușoară datorită conectorilor push-in. Conectorii pot acomoda cabluri cu o secțiune transversală de până la 2 x 1,5 mm² cu manșoane sau de cel puțin 1 x 0,34 mm² fără manșoane, în conformitate cu cerințele IEC 60947-1. Această opțiune de conectare flexibilă simplifică semnificativ procesul de instalare și reduce timpul de cablare, ceea ce este deosebit de util la proiectarea panourilor de control complexe. Blocul de contact Schneider Electric Harmony ZBE1015 are parametri tehnici remarcabili. Dispozitivul este echipat cu contacte din aliaj de argint-nichel (Ag/Ni) cu rupere lentă, care asigură o durată lungă de viață și o conductivitate electrică excelentă. Conform standardului IEC 60947-5-1, produsul are un curent termic nominal convențional în aer liber de 10 A și se mândrește cu curenți nominali de funcționare remarcabili: 6A în categoria 120V AC-15, 3A în categoria 240V AC-15 și 0,55A în categoriile 125V DC-13 și 0,27A în categoriile 250V DC-13. Dispozitivul are un grad de protecție IP20 conform IEC 60529, care oferă o protecție adecvată pentru aplicații industriale. ZBE1015 are o tensiune nominală de izolare de 300V (grad de poluare 3) și o tensiune nominală de impuls de 4kV conform IEC 60947-1, oferind o protecție electrică excelentă. Blocul de contact ZBE1015 oferă performanțe mecanice remarcabile, demonstrate de durata de viață de 10 milioane de cicluri de comutare. Contactul necesită o forță de 2,45 N pentru a funcționa, cu o cursă totală de 4,3 mm, din care 2,05 mm determină o schimbare a stării electrice. Designul robust al produsului și rezistența excelentă la vibrații (5 gn în gama de frecvențe 10-500 Hz) asigură o funcționare fiabilă chiar și în cele mai exigente medii industriale. Dispozitivul poate fi utilizat și depozitat într-un interval larg de temperaturi (-40 °C până la +70 °C), ceea ce sporește și mai mult gama sa de aplicații. Blocul de contact ZBE1015 este compatibil cu colierele de montare ZB5AZ009 și ZB4BZ009, ceea ce facilitează montarea butoanelor și comutatoarelor din seria Harmony. Produsul este proiectat pentru montarea pe panoul frontal și servește ca element de bază în sisteme de control complexe.
Schneider Electric Harmony XB4 - ZBE1015 - bloc de contact, 1NO, conexiune cu arc date tehnice
Informații generale
Familia de produse: Harmony XB5, Harmony XB4
Tipul produsului: Bloc de contact
Denumire scurtă a produsului: ZBE
Protecție IP: IP20 (conform IEC 60529)
Funcționare contact: Întrerupere lentă (deschidere lentă)
Tip bloc de contact: Simplu (bloc simplu)
Utilizare contact: Contacte standard
Parametri electrici
Tipul și compoziția contactului: 1NO (un contact normal deschis)
Materialul contactului: Aliaj de argint (Ag/Ni)
Deschidere pozitivă: Niciuna
Protecție la scurtcircuit: Siguranță de tip 10A gG (IEC 60947-5-1)
Curent termic convențional măsurat în aer liber: 10A (IEC 60947-5-1)
Tensiune nominală de izolație: 300V (grad de poluare 3) (IEC 60947-1)
Tensiune nominală de impuls: 4kV (IEC 60947-1)
Curent nominal de funcționare: 6A 120V AC-15, A300 (IEC 60947-5-1)
3A 240V AC-15, A300 (IEC 60947-5-1)
0,55A 125V DC-13, Q300 (IEC 60947-5-1)
0,27 A 250 V c.c.-13, Q300 (IEC 60947-5-1)
Caracteristici mecanice
Cursă de acționare: 2,05 mm (fără schimbare de stare)
4,3 mm (cursă completă)
Forță de acționare: 2,45 N pentru NO schimbare de stare
Durată de viață mecanică: 10.000.000 de cicluri
Montare bloc: Montare pe panoul frontal
Aspectul dispozitivului: Element de bază
Conexiuni
Tip conexiune: Push-in, ≤ 2 x 1,5 mm² cu manșoane (IEC 60947-1)
Push-in, ≥ 1 x 0,34 mm² fără manșoane (IEC 60947-1)
Dimensiuni
Lățime totală: 34,3 mm
Înălțime totală: 14,8 mm
Adâncime totală: 9,8 mm
Condiții de mediu
Grad de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -40...70 °C
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 10...500 Hz) (IEC 60068-2-6)
25 mm vârf la vârf (f= 2...10 Hz) (IEC 60068-2-6)
Rezistență la șocuri: 25 gn (durată = 6 ms) 1000 de șocuri de-a lungul fiecărei axe (IEC 60068-2-27)
30 gn (durată = 18 ms) accelerare semiondă sinusoidală (IEC 60068-2-27)
50 gn (durată = 11 ms) accelerație semiondă sinusoidală (IEC 60068-2-27)
Standarde și certificări
Conformitate cu standardele: IEC 60947-1, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-5-5, UL 60947-1, UL 60947-5-1, UL 60947-5-5, UL 1059, UL 486E, CSA C22.2 nr. 60947-1, CSA C22.2 nr. 60947-5-1, CSA C22.2 nr. 158, CSA C22.2 nr. 65, IACS E10 Certificări de produs: EAC, IECEE CB Scheme, CCC, UL, CSA
