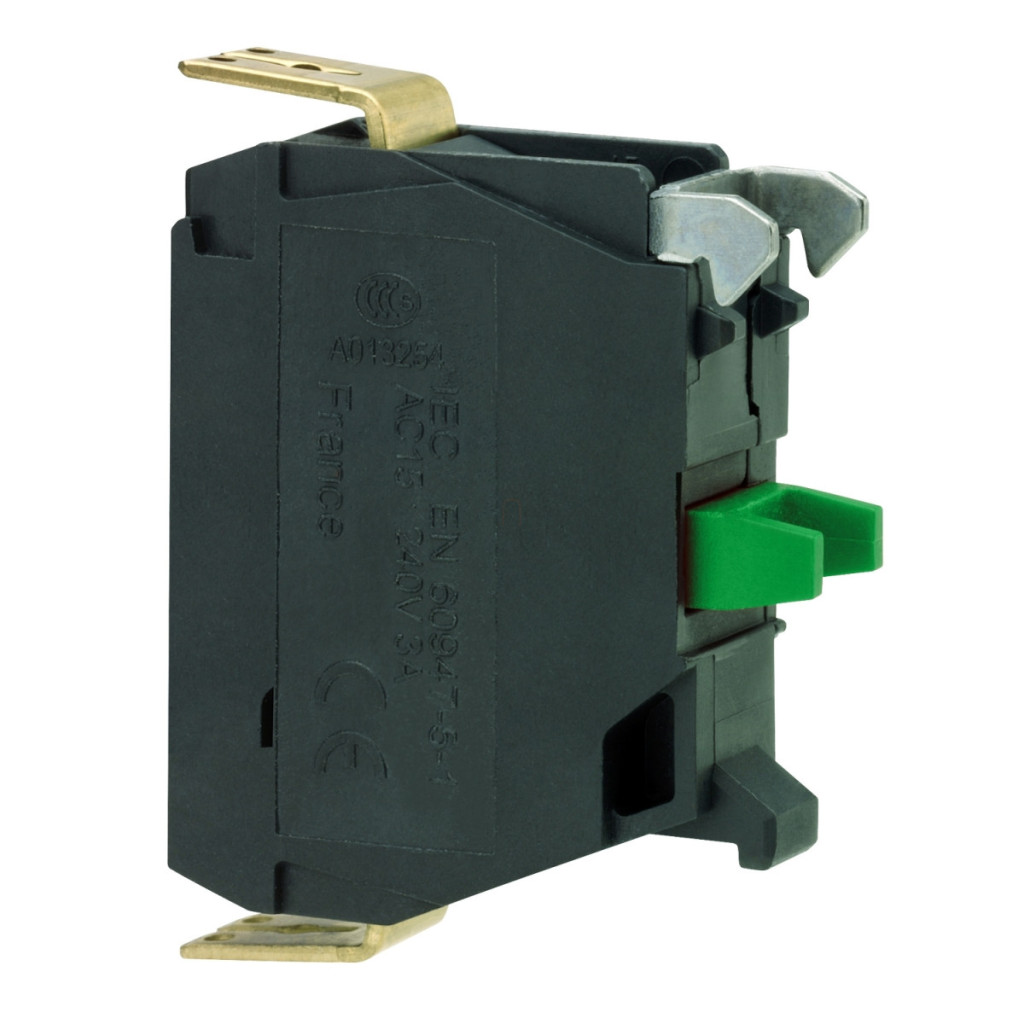

Blocul de contact Schneider Electric Harmony XB4 și XB5 seria ZBE1016P3 este un element de comutare profesional, de calitate industrială, special conceput pentru utilizarea cu capete de 22 mm. Acest produs ocupă un loc special în lumea automatizării și controlului industrial, deoarece este special conceput pentru comutarea la nivel scăzut, care este de o importanță capitală în aplicațiile de precizie. Blocul de contact ZBE1016P3 are un contact normal deschis (1NO), ceea ce îl face alegerea ideală pentru o gamă largă de sarcini de control industrial. Gradul de protecție IP5X asigură o protecție adecvată împotriva prafului, astfel încât funcționează în mod fiabil chiar și în medii în care expunerea la praf poate fi semnificativă. Contactele sunt placate cu aur (Ag/Ni/Au), ceea ce garantează o conductivitate electrică excelentă și o durată lungă de viață chiar și la comutarea curenților mici. Acest lucru este deosebit de important pentru comutarea semnalelor de nivel scăzut, unde fiabilitatea este un factor critic. Din punct de vedere tehnic, blocul de contact Schneider Electric ZBE1016P3 are parametri impresionanți. Tensiunea nominală de izolare de 250 V (conform IEC 60947-1, grad de poluare 3) asigură o izolare electrică adecvată. Cursa de funcționare este de 2,6 mm pentru schimbarea stării NO, în timp ce cursa totală este de 4,3 mm. Forța necesară pentru funcționare este de numai 2,3 N pentru schimbarea stării electrice. Are o durabilitate mecanică remarcabilă, ajungând la 10 milioane de cicluri de comutare. Conexiunea este asigurată de conectori faston cu dimensiuni de 1 x 6,35 mm și 2 x 2,8 mm, care oferă opțiuni flexibile de montare. Blocul de contact este montat în față, ceea ce facilitează instalarea și întreținerea. Blocul de contact ZBE1016P3 poate fi utilizat cu diferite coduri de configurație electrică: C9 (cantitate <= 3), M5 (cantitate <= 2) și M9 (cantitate <= 2). Are o gamă largă de temperaturi de funcționare, de la -40 °C la +70 °C, care se aplică atât depozitării, cât și funcționării. În plus, este echipat cu tratament de protecție de tip TH pentru o rezistență și mai mare. Produsul este conform cu numeroase standarde internaționale, precum IEC 60947-1, IEC 60947-5-4, IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, precum și standardele japoneze JIS C8201-5-1 și JIS C8201-1. De asemenea, are certificări BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping). Rezistă la vibrații de 5 gn (f= 2-500 Hz, conform IEC 60068-2-6) și rezistență la șocuri de 30 gn și 50 gn (la durate diferite, conform IEC 60068-2-27), ceea ce este deosebit de important în medii industriale dure.
Schneider Electric Harmony XB4 - ZBE1016P3 - bloc de contact, 1NO, IP5X, contacte de nivel inferior placate cu aur, conexiune cu șurub pentru cablu plat Date tehnice
Caracteristici principale
Familia de produse: Harmony XB5, Harmony XB4
Tipul produsului: Bloc de contacte
Denumire scurtă: ZBE
Cantitate minimă de comandă: 5
Protecție IP: IP5X
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Utilizare contacte: Comutare de nivel inferior
Conexiune - terminale: Conector Faston, dimensiune conexiune: 1 x 6,35 mm și 2 x 2,8 mm
Date suplimentare
Tip și compoziție contact: 1 NO
Deschidere pozitivă: Niciuna
Cursa de acționare: 2,6 mm (NO pentru schimbarea stării electrice), 4,3 mm (cursă completă)
Forță de acționare: 2,3 N NO pentru schimbarea stării electrice
Durată de viață mecanică: 10.000.000 de cicluri Material contact: Contacte placate cu aur (Ag/Ni/Au) Tensiune nominală de izolare [Ui]: 250 V (grad de poluare 3) conform IEC 60947-1 Montare bloc: Montare frontală
Cod compoziție electrică: C9 (cantitate <= 3), M5 (cantitate <= 2), M9 (cantitate <= 2)
Caracteristici de mediu
Grad de protecție: TH
Temperatură ambiantă pentru depozitare: -40…70 °C
Temperatură ambiantă pentru funcționare: -40…70 °C
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-1, IEC 60947-5-4, CSA C22.2 Nr. 14, UL 508, IEC 60947-5-1, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență mecanică
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
