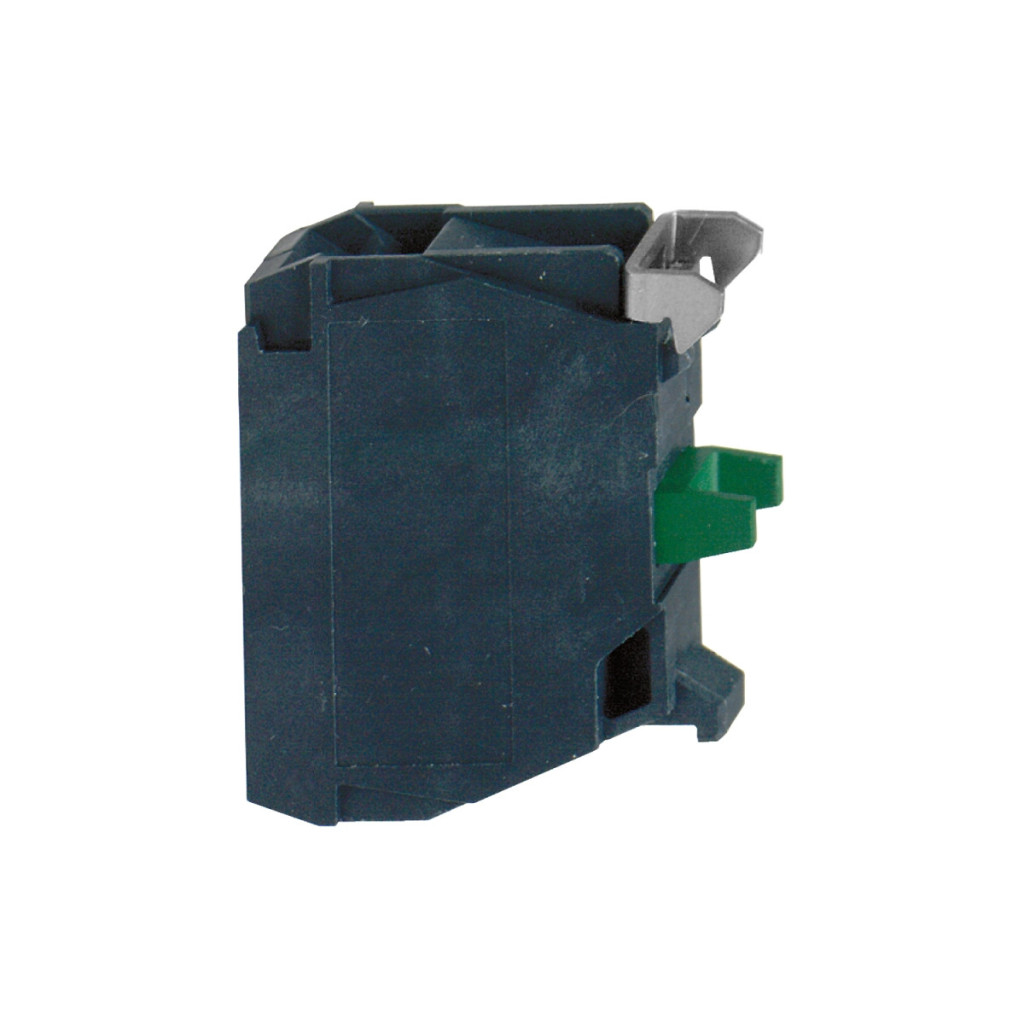

Schneider Electric ZBE1019 este un bloc de contact extrem de fiabil și versatil, dezvoltat special pentru familiile de produse Harmony XB4 și XB5. Acest bloc de contact unic are contacte standard, poate fi conectat la un cap de 22 mm și este echipat cu terminale cu șurub pentru cabluri plate. ZBE1019 oferă un contact 1NO (unul normal deschis), ideal pentru diverse sarcini de control. Blocul de contact ZBE1019 are un grad de protecție IP20 în conformitate cu IEC 60529, oferind o protecție adecvată împotriva contactului de bază, precum și protecție împotriva prafului. Produsul este proiectat cu un principiu de funcționare cu întrerupere lentă, care asigură o comutare corectă și fiabilă. Contactele sunt fabricate din aliaj de argint de înaltă calitate (Ag/Ni), care are o conductivitate electrică și o durabilitate excelente. ZBE1019 poate fi montat pe panoul frontal, ceea ce facilitează instalarea și întreținerea. Printre parametrii tehnici, se remarcă durata de viață mecanică de 10 milioane de cicluri de comutare, care garantează o funcționare extrem de fiabilă pe termen lung. Cursa de funcționare este de 2,6 mm pentru schimbarea electrică a stării NO și de 4,3 mm pentru cursa completă. Forța necesară pentru funcționare este de numai 2,3 N pentru a schimba starea NO. Produsul poate fi utilizat și depozitat într-un interval larg de temperaturi (-40...+70 °C), asigurând o funcționare fiabilă chiar și în condiții de mediu extreme. Are o rezistență remarcabilă la vibrații, cu o valoare de 5 gn (f= 2...500 Hz) conform IEC 60068-2-6. Blocul de contact Schneider Electric ZBE1019 este conform cu numeroase standarde și certificări internaționale, inclusiv JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508 și JIS C8201-1. Produsul este certificat de BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), ceea ce atestă calitatea și fiabilitatea sale excelente. ZBE1019 este recomandat în special pentru instalarea în medii industriale, panouri de control și dulapuri de comutație, unde durata lungă de viață și funcționarea fiabilă sunt importante. Codul de asamblare electrică permite multiple variații pentru diferite aplicații, oferind utilizatorilor o mare flexibilitate.
Schneider Electric Harmony XB4 - ZBE1019 - bloc de contact, 1NO, racord cu șurub pentru cablu plat date tehnice
Caracteristici generale
Familia de produse: Harmony XB4, Harmony XB5
Tipul produsului: Bloc de contact
Denumire scurtă a produsului: ZBE
Cantitate minimă de vânzare: 5
Protecție IP: IP20 conform IEC 60529
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Tip contact: Contacte standard
Conectori:Terminale cu șurub pentru cablu plat Informații suplimentare Tipul și compoziția contactului: 1 NO Deschidere pozitivă: Niciuna Cursă de acționare: 2,6 mm (fără schimbare electrică NO), 4,3 mm (cursă completă) Niciuna
Cursă de acționare: 2,6 mm (schimbare electrică de stare NO), 4,3 mm (cursă completă)
Forță de acționare: 2,3 N pentru schimbare electrică de stare NO
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
Montare bloc: Montare frontală
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -40...70 °C
Standarde și certificări
Standarde: JIS C8201-5-1, IEC 60947-5-4, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-1, UL 508, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds register of shipping)
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
