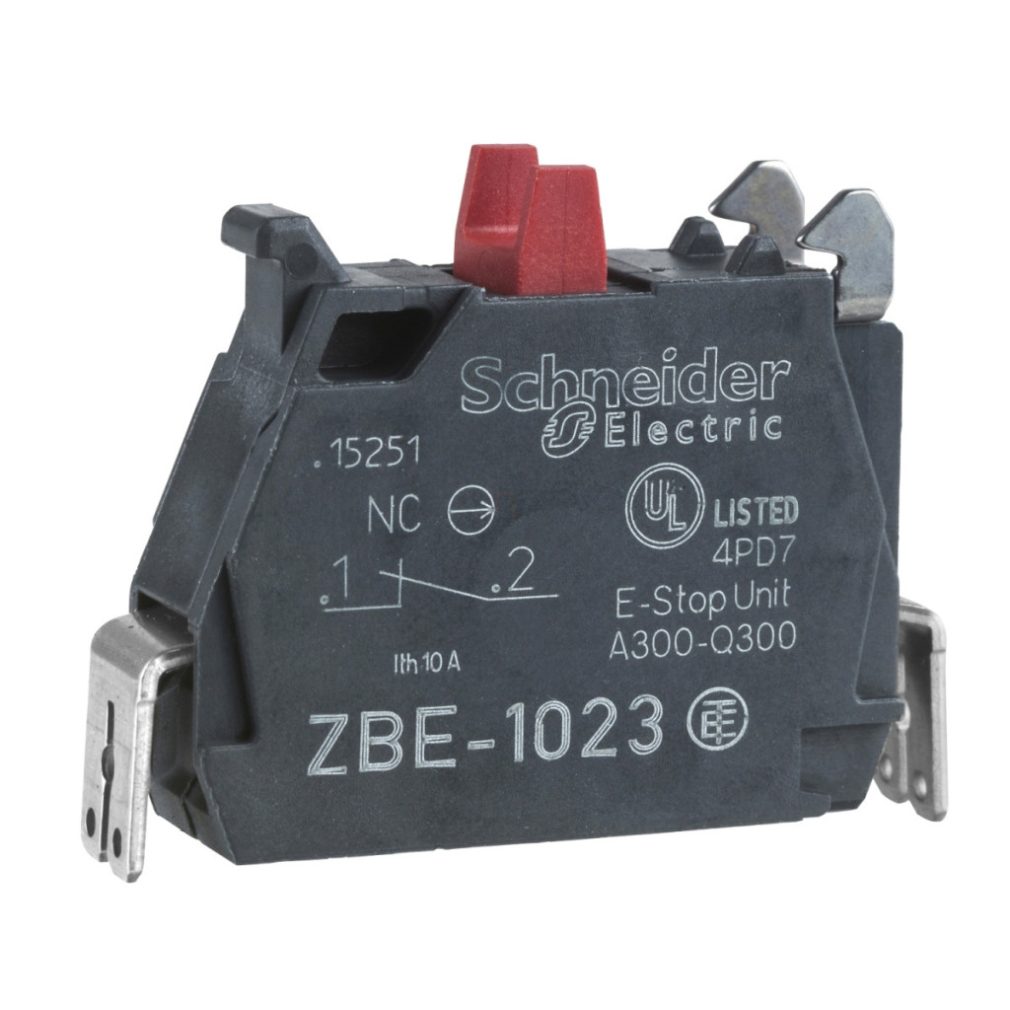

Schneider Electric Harmony XB4 ZBE1023 este un bloc profesional cu un singur contact, care reprezintă completarea perfectă pentru sistemele industriale de comutare. Această componentă fiabilă se remarcă pe piață prin calitatea și durabilitatea sa excepționale, întruchipând precizia garantată de marca Schneider Electric în domeniile automatizării și tehnologiei de control. ZBE1023 este un bloc cu un contact 1NC (normal închis), care asigură o durată lungă de viață și o conductivitate electrică excelentă cu contacte din aliaj de argint (Ag/Ni). Este ușor de instalat cu montare pe panoul frontal, iar conectorii Faston (1 x 6,35 mm și 2 x 2,8 mm) permit o conexiune electrică rapidă și fiabilă. Produsul are un grad de protecție IP20 în conformitate cu IEC 60529, care asigură protecție împotriva pătrunderii obiectelor solide mai mari de 12,5 mm. ZBE1023 are o funcționare cu întrerupere lentă și o funcție de deschidere pozitivă care respectă apendicele K al IEC 60947-5-1, ceea ce îl face potrivit pentru utilizarea în aplicații de siguranță. Parametrii tehnici ai blocului de contact Schneider Electric Harmony XB4 ZBE1023 sunt impresionanți: cursă de acționare de 1,5 mm pentru schimbarea stării electrice (contact NC) și cursă totală de acționare de 4,3 mm. Cu o forță de acționare de 2 N și o durată de viață mecanică de 10 milioane de cicluri de comutare, acesta îndeplinește cele mai înalte cerințe industriale. Tensiunea nominală de izolare (Ui) de 250 V garantează o funcționare sigură la gradul de poluare 3. ZBE1023 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-1, IEC 60947-5-1, UL 508, CSA C22.2 Nr. 14, JIS C8201-5-1 și JIS C8201-1. Produsul are, de asemenea, certificări BV, UL, CSA, DNV și LROS (Lloyds Register of Shipping), ceea ce dovedește gama largă de aplicații în proiecte internaționale. Blocul de contact Harmony XB4 ZBE1023 este extrem de rezistent la influențele mediului. Intervalul său de temperatură de funcționare și depozitare este între -40 și +70 °C, asigurând o funcționare fiabilă chiar și în condiții extreme. Produsul are o rezistență la vibrații de 5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6, precum și o rezistență la impact de 30 gn (18 ms) și 50 gn (11 ms) pentru accelerația semiondulei sinusoidale conform IEC 60068-2-27. Acești parametri asigură funcționarea fiabilă a ZBE1023 chiar și în cele mai dure medii industriale. Diferitele coduri de compoziție electrică (C1-C13, M1-M9, SF1-SF2, MF1-MF2) permit o configurare flexibilă pentru diferite aplicații, specificând numărul maxim de contacte care pot fi utilizate într-un singur bloc.
Schneider Electric Harmony XB4 - ZBE1023 - bloc de contact, 1NC, conector Faston date tehnice
Caracteristici generale
Familia de produse: Harmony XB5, Harmony XB4
Tipul produsului sau al componentei: Bloc terminal
Denumirea scurtă a dispozitivului: ZBE
Vândut în cantități indivizibile de: 5
Nivel de protecție IP: IP20 conform IEC 60529
Caracteristici de funcționare
Funcționare contact: Întrerupere lentă
Tip bloc de contact: Simplu
Contacte utilizate: Contacte standard
Conexiuni - terminale: Conector Faston, dimensiune conexiune: 1 x 6,35 mm
Conector Faston, dimensiune conexiune: 2 x 2,8 mm
Informații suplimentare
Tipul și compoziția contactului: 1 NC
Deschidere pozitivă: În conformitate cu IEC 60947-5-1 Anexa K
Cursă de funcționare: 1,5 mm (schimbare stare electrică NC)
4,3 mm (cursă completă)
Forță de acționare: 2 N Schimbare stare electrică NC
Durată de viață mecanică: 10.000.000 de cicluri
Material contact: Aliaj de argint (Ag/Ni)
[Ui] tensiune nominală de izolare: 250 V (grad de poluare 3) conform IEC 60947-1
Montare bloc: Montare pe panou frontal
Condiții de mediu
Protecție: TH
Temperatura aerului ambiant pentru depozitare: -40...70 °C
Temperatura aerului ambiant în timpul funcționării: -40...70 °C
Standarde și certificări
Standarde: IEC 60947-1, CSA C22.2 Nr. 14, JIS C8201-5-1, IEC 60947-5-1, UL 508, IEC 60947-5-4, JIS C8201-1
Certificări de produs: BV, UL, CSA, DNV, LROS (Lloyds Register of Shipping)
Rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
