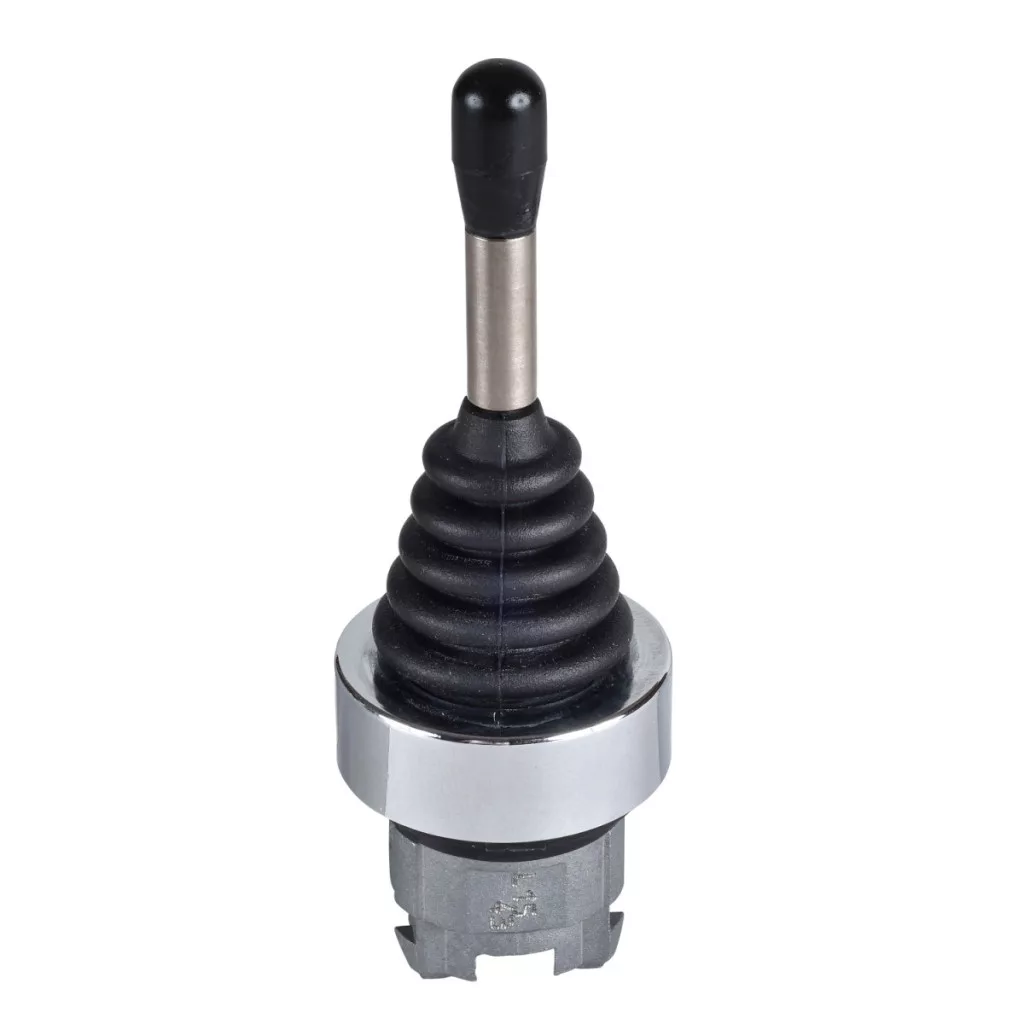

Capul de joystick cu numărul de referință ZD4PA14 din gama Schneider Electric Harmony XB4 este destinat controlului fiabil al sistemelor de comandă industriale. Acest cap de comandă din metal negru, de calitate superioară, poate fi montat într-o gaură standard de 22 mm, fiind astfel compatibil cu majoritatea panourilor de comandă și a pupitrelor de control industriale. Modul de funcționare cu 4 direcții, fix (stay put), asigură poziționarea precisă și controlul stabil în diverse aplicații industriale. Capul de joystick ZD4PA14 are o durabilitate mecanică remarcabilă, dovadă fiind cele 1 000 000 de cicluri de funcționare. Designul ergonomic al axului de acționare, cu o lungime de 54 mm, permite o manevrare confortabilă, chiar și cu mănuși. Unitatea de control poate fi reglată în 5 poziții (pe lângă cele patru direcții principale, este disponibilă și poziția centrală), fiind astfel potrivită pentru numeroase sarcini de control. Cadrul metalic cromat și designul din metal negru nu numai că asigură un aspect robust, dar rezistă și la efectele dure ale mediului industrial. Nivelul de protecție IP66 al modelului Schneider Electric ZD4PA14 garantează protecția împotriva pătrunderii prafului și a apei, ceea ce este deosebit de important în condiții dificile. Această componentă prezintă o rezistență excepțională la spălarea cu presiune ridicată (7000000 Pa la 55 °C, de la o distanță de 0,1 m), fiind astfel ideală pentru industria alimentară, industria chimică sau alte medii cu cerințe ridicate de curățenie. Intervalul de temperatură de funcționare al capului joystick-ului, cuprins între -25 °C și +70 °C, asigură o funcționare fiabilă chiar și în condiții de temperatură extreme, fie că este vorba de instalare în exterior sau de un mediu industrial cu temperaturi ridicate. Capul joystick-ului ZD4PA14 respectă numeroase standarde internaționale și deține certificările necesare (CSA, LROS, BV, UL, DNV), ceea ce demonstrează calitatea și siguranța produsului. Componenta are o rezistență remarcabilă la vibrații (5 gn în intervalul de frecvență 2-500 Hz) și la șocuri (30 gn până la 18 ms, 50 gn până la 11 ms), funcționând astfel în mod fiabil chiar și în cele mai dure condiții. Clasificarea de protecție la contact de clasa I conform IEC 60536, precum și rezistența la șocuri IK03 sporesc și mai mult siguranța produsului. Capul de joystick Schneider Electric Harmony XB4 ZD4PA14 este alegerea ideală pentru macarale, echipamente de ridicare, linii de producție sau orice aplicație în care este necesară o comandă precisă, multidirecțională.
Schneider Electric Harmony XB4 - ZD4PA14 -XD4 cap de joystick din metal, Ø22, 4 direcții, braț de 54 mm lungime - specificații tehnice
Caracteristici principale
Gama de produse: Harmony XB4
Tip de produs: Cap de control joystick
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Forma capului unității de semnalizare: Rotund
Tipul acționării: Poziție fixă (stay put)
Profilul acționării: Ax de acționare cu lungimea de 54 mm
Informații privind direcția de acționare: 4 direcții
Date suplimentare
Informații privind poziția acționării: 5 poziții
Durată de viață mecanică: 1 000 000 de cicluri
Aspectul dispozitivului: Element de bază
Rezistență la spălare cu presiune înaltă: 7 000 000 Pa la 55 °C, distanță: 0,1 m
Caracteristici de mediu
Tratament de protecție: TH
Temperatura de depozitare: -40…70 °C
Temperatura mediului de funcționare: -25…70 °C
Clasa de protecție electrică împotriva contactului accidental: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificate
Standarde: JIS C8201-5-1, IEC 60947-5-5, UL 508, IEC 60947-5-4, IEC 60947-1, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: CSA, LROS (Registrul naval Lloyds), BV, listat UL, DNV
Caracteristici mecanice
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru o accelerație cu undă semisinusoidală conform IEC 60068-2-27
Rezistență la șocuri: 50 gn (durată = 11 ms) pentru o accelerație cu undă semisinusoidală conform IEC 60068-2-27
