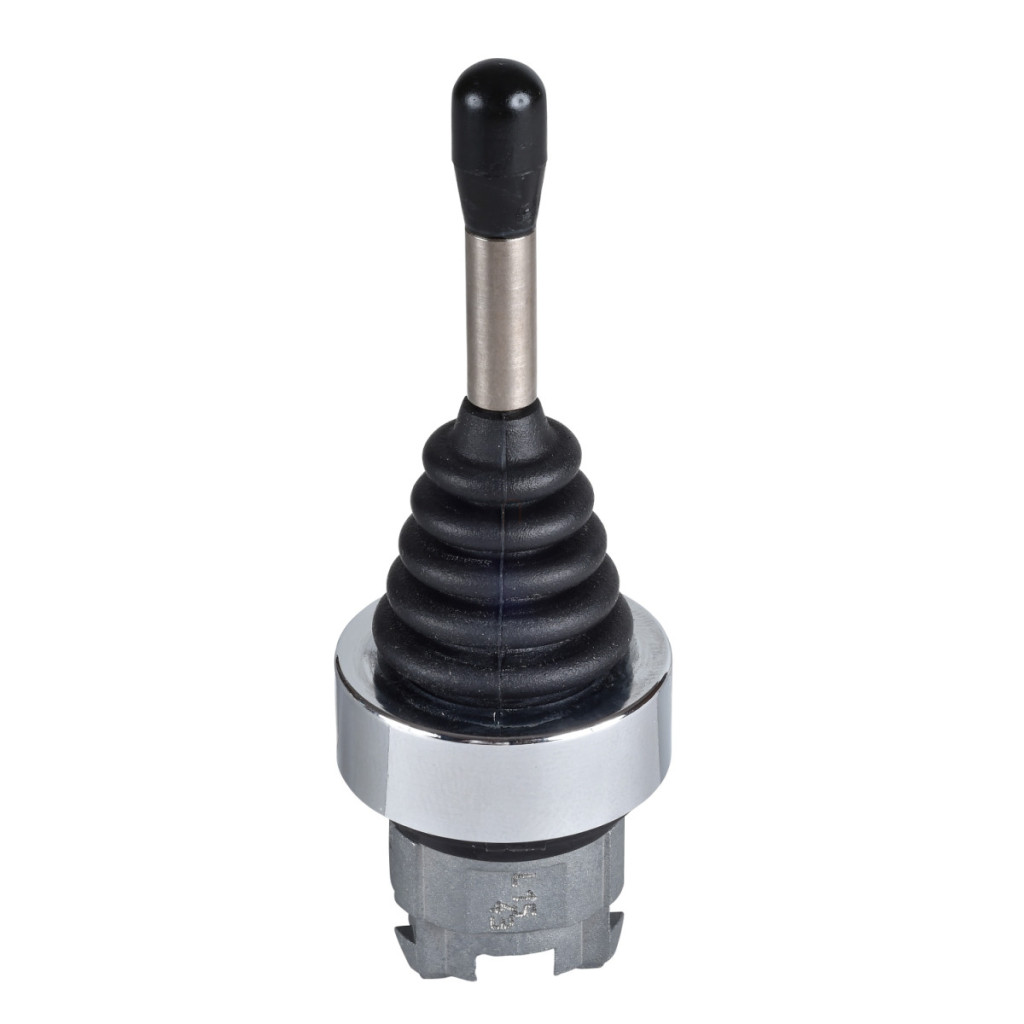

Capul de control joystick ZD4PA22 din gama Harmony XB4 de la Schneider Electric este un dispozitiv de control industrial profesional, fabricat din materiale de înaltă calitate și potrivit pentru o gamă largă de aplicații. Acest cap de control joystick are un diametru de montare de 22 mm, care respectă standardele industriale, fiind ușor de instalat în majoritatea panourilor și consolelor de control. ZD4PA22 este un cap de control joystick bidirecțional cu revenire prin arc, astfel încât revine automat la poziția zero când este eliberat. Această funcție de auto-menținere îl face ideal pentru aplicații în care este necesară o intervenție momentană și este, de asemenea, avantajos din punct de vedere al siguranței faptul că controlerul revine la starea sa implicită după ce operatorul îl eliberează. Profilul joystick-ului constă dintr-un ax de operare lung de 54 mm, care asigură o manevrare confortabilă, permițând în același timp operatorului să controleze cu precizie echipamentul conectat. Dispozitivul are trei poziții și este echipat cu un cap indicator rotund. Acest membru al seriei Harmony XB4 oferă o durabilitate excepțională, demonstrată de durata sa de viață mecanică de 1.000.000 de cicluri. Această caracteristică este deosebit de importantă în medii industriale intensive, unde fiabilitatea componentelor este esențială. Controlerul are un panou frontal din metal cromat, care nu este doar estetic, ci și rezistent la coroziune și la deteriorări mecanice. Dispozitivul are o rezistență remarcabilă la influențele mediului, dovadă fiind clasa de protecție IP66, care respectă standardul IEC 60529. De asemenea, oferă protecție NEMA 13 și NEMA 4X, ceea ce îl face deosebit de potrivit pentru utilizarea în medii prăfuite și umede. Clasa de rezistență la impact IK03 oferă protecție suplimentară împotriva impactului mecanic. Capul de control joystick ZD4PA22 are o toleranță remarcabilă la mediul înconjurător, poate fi utilizat într-un interval de temperatură de funcționare de la -25 °C la +70 °C și are un interval de temperatură de depozitare de la -40 °C la +70 °C. Dispozitivul este, de asemenea, remarcabil de rezistent la spălarea cu presiune înaltă, suportând presiuni de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. ZD4PA22 este conform cu o serie de standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1 și JIS C8201-1, ceea ce dovedește calitatea și fiabilitatea ridicate ale produsului. Joystick-ul are o rezistență excelentă la vibrații, de până la 5 gn (f= 2...500 Hz), în conformitate cu IEC 60068-2-6, și o rezistență remarcabilă la șocuri de până la 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală, în conformitate cu IEC 60068-2-27.
Schneider Electric Harmony XB4 - ZD4PA22 - Cap joystick metalic XD4, Ø22, 2 căi, retur, braț lung de 54 mm Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de control joystick
Denumirea scurtă a dispozitivului: ZB4
Materialul panoului frontal: Metal cromat
Diametru de montare: 22 mm
Cantitate minimă de vânzare: 1
Forma capului unității indicatoare: Rotundă
Tipul actuatorului: Revenire la poziția zero cu arc
Profilul actuatorului: Ax actuator cu lungimea de 54 mm
Informații privind direcția actuatorului: 2 direcții
Informații suplimentare
Informații privind poziția actuatorului: 3 poziții
Durată de viață mecanică: 1.000.000 de cicluri
Prezentarea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C Temperatura mediului de funcționare: -25…70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Clasă de protecție IK: IK03 conform IEC 50102
Standarde
IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, IEC 60947-5-1, JIS C8201-1 Certificări de produs: CSA, LROS (Lloyds Register of Shipping), BV, listat UL, DNV Caracteristici de rezistență: Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m Rezistență la vibrații: 5 gn (f=100 Hz) 7000000 Pa la 55 °C, distanță: 0,1 m
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație semiondă sinusoidală conform IEC 60068-2-27
