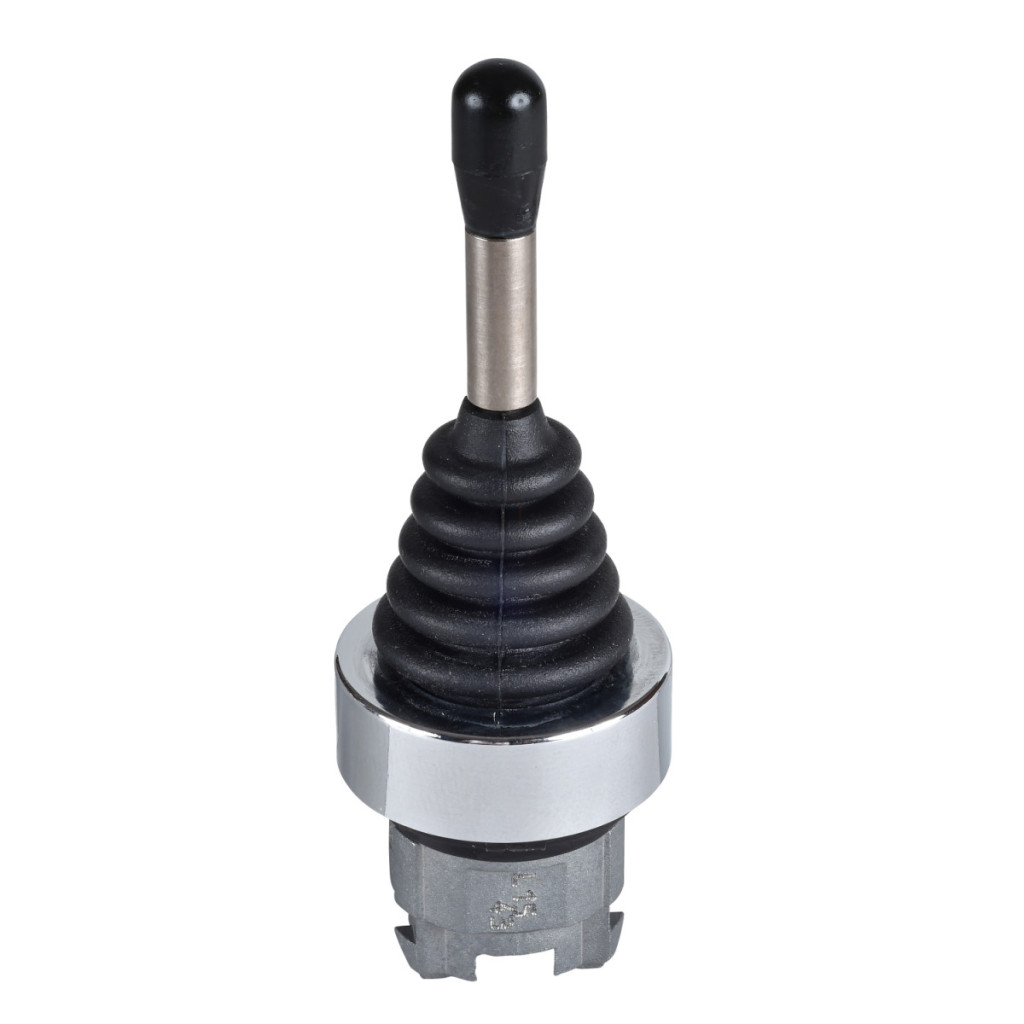

Capul de control joystick ZD4PA24 din gama Harmony XB4 de la Schneider Electric este o soluție excelentă pentru panouri de control industriale și sisteme de control al mașinilor. Acest cap de joystick cu patru direcții și revenire prin arc are un diametru de montare de 22 mm, care este o dimensiune standard utilizată pe scară largă în industrie, ceea ce îl face ușor de integrat în majoritatea panourilor de control. Modelul ZD4PA24 este proiectat pentru a fi extrem de durabil, dovadă fiind durata sa de viață mecanică de 1 milion de cicluri de funcționare. Capul de control joystick are un cadru metalic cromat și o structură din plastic, care nu numai că arată bine, dar asigură și durabilitate. Axul de operare cu lungimea de 54 mm permite o manevrare optimă, în timp ce designul rotund al unității indicatoare asigură o utilizare ergonomică. O caracteristică specială a produsului este funcționarea în patru direcții cu cinci poziții, care asigură un control precis în aplicațiile industriale. Joystick-ul are un retur cu arc, ceea ce înseamnă că revine automat la poziția zero după eliberare. Capul de control al joystick-ului ZD4PA24 are un grad de protecție IP66 conform IEC 60529, oferind o protecție excelentă împotriva prafului și a jeturilor puternice de apă, asigurând o funcționare fiabilă chiar și în cele mai dure medii industriale. În plus, este conform cu standardele NEMA 13 și NEMA 4X, ceea ce confirmă, de asemenea, capacitățile sale îmbunătățite de protecție. Produsul poate rezista la spălări cu presiune ridicată de până la 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Rezistența sa remarcabilă la impact este indicată de clasa IK03 conform IEC 50102. Intervalul său de temperatură de funcționare este între -25 °C și +70 °C, iar intervalul de temperatură de depozitare este între -40 °C și +70 °C, permițând o gamă largă de aplicații în diferite condiții de mediu. Capul joystick-ului Schneider Electric ZD4PA24 este conform cu numeroase standarde internaționale, inclusiv IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4 și JIS C8201-1. De asemenea, are certificări CSA, LROS (Lloyds Register of Shipping), BV, UL și DNV, care garantează calitatea și fiabilitatea produsului. Joystick-ul are o rezistență excelentă la vibrații, 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 și rezistență la impact de 30 gn (durată = 18 ms) și 50 gn (durată = 11 ms) accelerație semiondă conform IEC 60068-2-27. Toate aceste caracteristici fac ca joystick-ul Schneider Electric Harmony XB4 ZD4PA24 să fie alegerea ideală pentru sistemele de control industrial în care fiabilitatea, durabilitatea și controlul precis sunt esențiale.
Schneider Electric Harmony XB4 - ZD4PA24 - Cap joystick metalic XD4, Ø22, 4 direcții, retur, braț lung de 54 mm Date tehnice
Caracteristici principale
Familia de produse: Harmony XB4
Tipul produsului: Cap de control joystick
Denumire scurtă a produsului: ZB4
Material cadru: Metal cromat
Diametru de montare: 22 mm
Forma capului unității indicatoare: Rotundă
Tip actuator: Revenire la poziția zero cu arc
Profil actuator: Ax actuator cu lungimea de 54 mm
Direcții actuator: 4 direcții
Informații suplimentare
Poziții actuator: 5 poziții
Durată de viață mecanică: 1.000.000 de cicluri
Descrierea dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40…70 °C
Temperatura ambiantă de funcționare: -25…70 °C
Protecție împotriva șocurilor electrice: Clasa I conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: IEC 60947-5-5, IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-1, CSA C22.2 Nr. 14, IEC 60947-5-4, JIS C8201-1
Certificări de produs: CSA, LROS (Lloyds register of shipping), BV, listat UL, DNV
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
