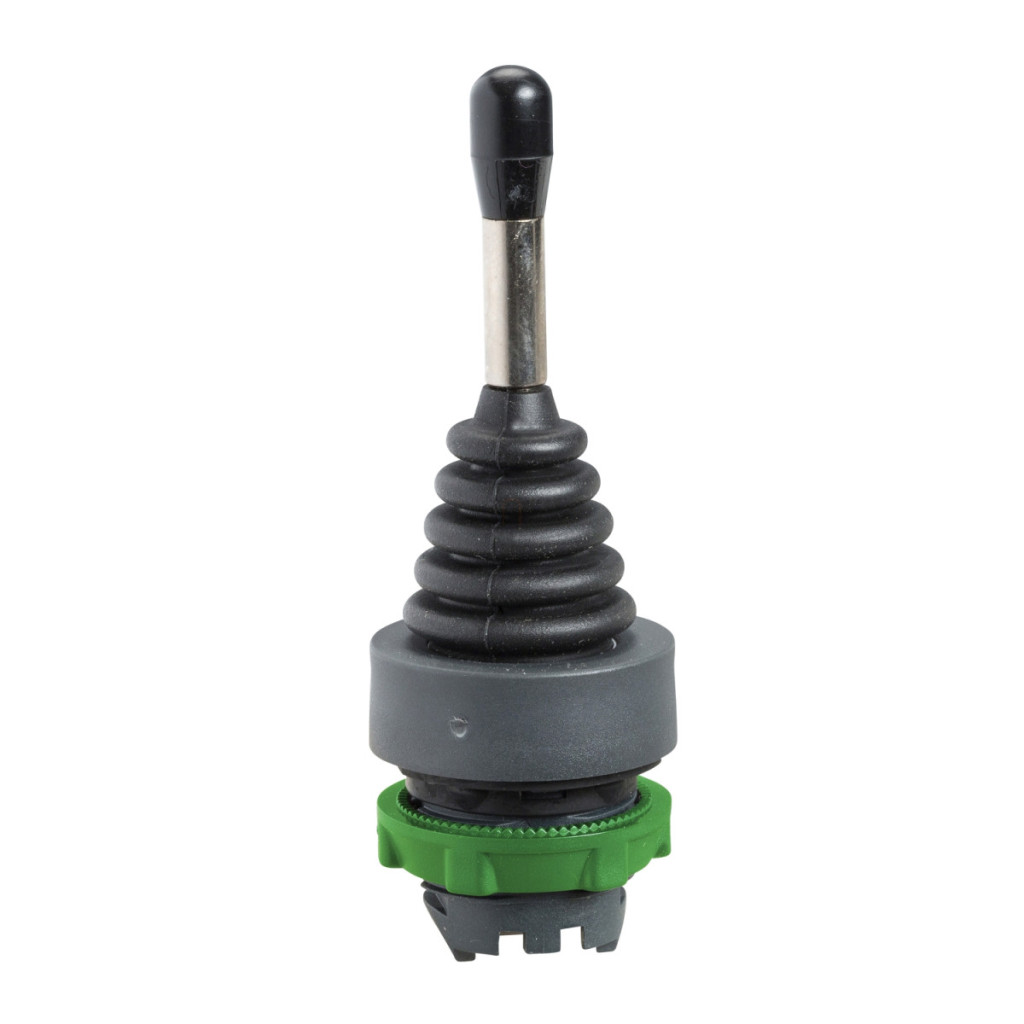

Capul de comandă cu joystick Schneider Electric Harmony XB5 seria ZD5PA22 este un element de comandă industrial profesional de înaltă calitate, potrivit în special pentru controlul precis al mașinilor și echipamentelor. Această componentă din plastic cu un diametru de montare de 22 mm aparține seriei ZD5 și este echipată cu un actuator cu revenire prin arc care poate fi mișcat în două direcții și un contact 1NO (unul normal deschis). Capul de control joystick ZD5PA22 are un cap indicator rotund și este echipat cu un ax de acționare lung de 54 mm, care permite o manevrare confortabilă. Ca parte a seriei Harmony XB5, acest produs combină o construcție robustă cu performanțe fiabile. Arc de revenire asigură că joystick-ul revine automat la poziția zero atunci când este eliberat, oferind o siguranță sporită și reducând riscul de operare accidentală. Capul de control joystick ZD5PA22 are parametri tehnici remarcabili. Clasa de protecție IP66 oferă protecție împotriva prafului și a jeturilor puternice de apă în conformitate cu IEC 60529, în timp ce clasele NEMA 13 și NEMA 4X oferă o dovadă suplimentară a robusteții produsului. Dispozitivul poate rezista la o spălare cu presiune înaltă de 7.000.000 Pa la 55 °C de la o distanță de 0,1 m. Durabilitatea sa mecanică este remarcabilă – poate efectua 1.000.000 de cicluri fără defecțiuni. Rezistența la impact IK03 conform IEC 50102 asigură că produsul poate rezista la impacturi fizice moderate. ZD5PA22 este conform cu numeroase standarde internaționale, inclusiv UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1 și JIS C8201-1. Are certificări DNV, UL, LROS (Lloyds register of shipping), BV și CSA, care dovedesc calitatea și funcționarea sa sigură. Produsul este foarte rezistent la vibrații (5 gn în intervalul de frecvență 2-500 Hz conform IEC 60068-2-6) și la șocuri (30 gn în cazul accelerațiilor de 18 ms și 50 gn în cazul accelerațiilor de 11 ms cu undă semisinusoidală conform IEC 60068-2-27).
Schneider Electric Harmony XB4 - ZD5PA22 - cap joystick din plastic, Ø22, 2 căi, retur, braț lung de 54 mm date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de control joystick
Denumirea scurtă a dispozitivului: ZD5
Materialul panoului frontal: Plastic
Diametru de montare: 22 mm
Cantitate minimă de comandă: 1
Forma capului unității indicatoare: Rotundă
Tip actuator: Revenire la poziția zero cu arc
Profil actuator: 2 căi
Informații suplimentare
Lățime CAD: 30 mm
Înălțime CAD: 47 mm
Adâncime CAD: 85 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, de la o distanță de 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Aspectul dispozitivului: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40...70 °C
Temperatura ambiantă în timpul funcționării: -25...70 °C
Clasa de protecție împotriva șocurilor electrice: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de rezistență la impact IK: IK03 conform IEC 50102
Standarde și certificări
Conformitate cu standardele: UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, UL, LROS (Lloyds register of shipping), BV, CSA
Caracteristici de rezistență
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) pentru accelerație cu semiondă sinusoidală conform IEC 60068-2-27
