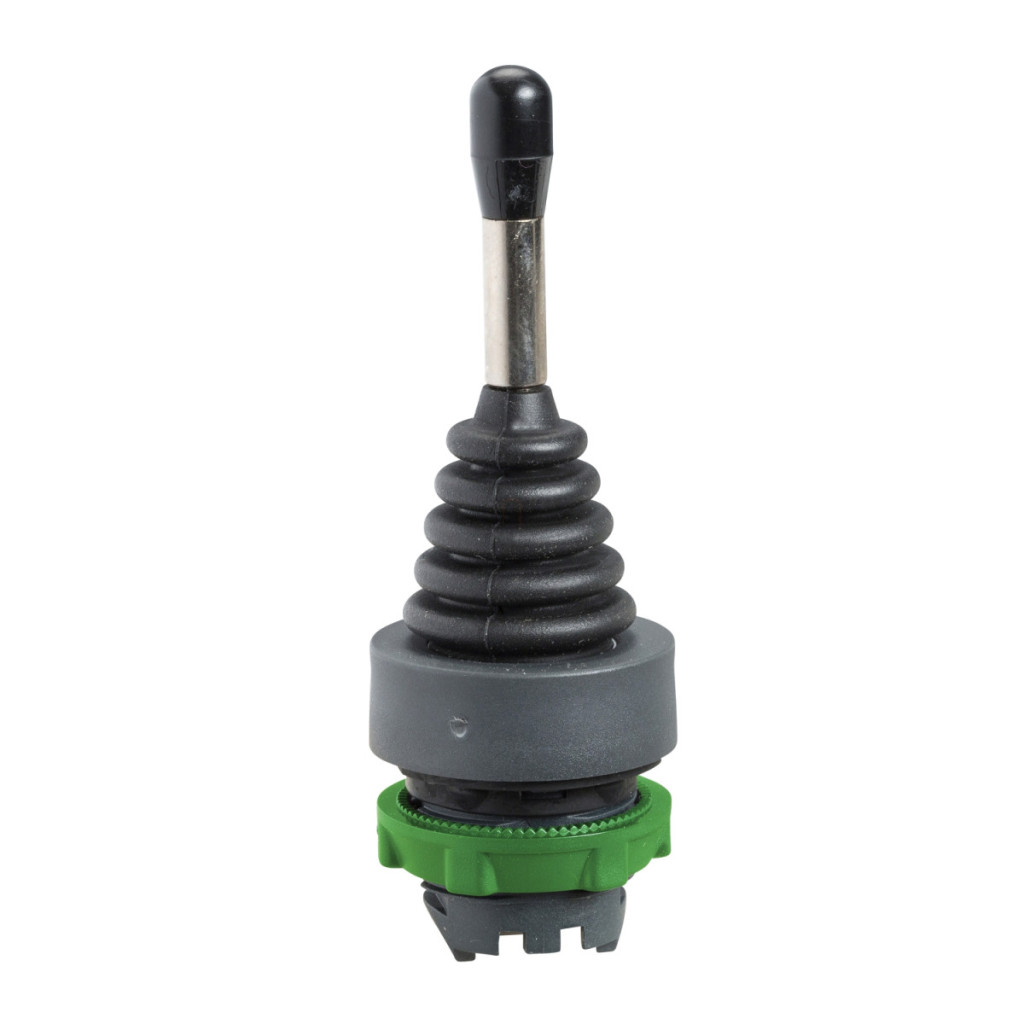

Capul de control joystick ZD5PA24 din gama Harmony XB5 de la Schneider Electric este un dispozitiv de control versatil, de calitate industrială, care poate fi utilizat într-o gamă largă de aplicații de automatizare și control. Acest cap de control din plastic, cu un diametru de montare de 22 mm, permite o funcționare în patru direcții, cu o funcție de revenire cu arc și un contact 1NO, ceea ce îl face o soluție extrem de practică pentru mediile industriale. Capul de control joystick ZD5PA24 este special conceput pentru utilizare intensivă, fapt susținut de parametrii tehnici excelenți. Joystick-ul cu 4 direcții are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția zero când este eliberat. Axul de acționare cu lungimea de 54 mm asigură o manevrare confortabilă chiar și atunci când se poartă mănuși de protecție. Capul indicator rotund și placa frontală din plastic conferă controlerului un aspect modern și estetic, îndeplinind în același timp cerințele mediilor industriale. Produsul are caracteristici mecanice și de mediu remarcabile. Protecția IP66 garantează protecția împotriva prafului și a apei, în timp ce certificările NEMA 13 și NEMA 4X asigură adecvarea pentru utilizarea pe piețele din America de Nord. Joystick-ul poate rezista, de asemenea, la spălarea cu presiune înaltă (7.000.000 Pa la 55 °C, de la o distanță de 0,1 m), ceea ce este deosebit de util în medii în care este necesară curățarea regulată a echipamentelor. Clasa de rezistență la impact IK03 oferă o protecție suplimentară împotriva impactului mecanic. Capul de control funcționează în mod fiabil într-un interval de temperatură de funcționare de la -25 °C la +70 °C și poate fi depozitat la temperaturi cuprinse între -40 °C și +70 °C. Comanda joystick ZD5PA24 are o durabilitate mecanică remarcabilă, fiind capabilă să efectueze 1.000.000 de cicluri de comutare. Dispozitivul aparține clasei II de protecție electrică la atingere, în conformitate cu standardul IEC 60536. Produsul este conform cu o serie de standarde internaționale, inclusiv JIS C8201-5-1, UL 508, CSA C22.2 Nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1 și JIS C8201-1. Diverse certificări industriale (DNV, UL, LROS, BV, CSA) asigură o aplicabilitate largă în diferite piețe și industrii. Produsul are o rezistență remarcabilă la vibrații (5 gn în intervalul de frecvență 2-500 Hz) și o rezistență excelentă la șocuri (30 gn pentru 18 ms și 50 gn pentru 11 ms în cazul accelerației cu semiondă sinusoidală).
Schneider Electric Harmony XB4 - ZD5PA24 - cap joystick din plastic, Ø22, 4 direcții, retur, pârghie cu lungimea de 54 mm date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Cap de control joystick
Denumire scurtă a dispozitivului: ZD5
Material panou frontal: Plastic
Diametru de montare: 22 mm
Formă cap unitate indicator: Rotundă
Tip actuator: Revenire la poziția zero cu arc
Profil actuator: Ax actuator cu lungimea de 54 mm
Informații privind direcția actuatorului: 4 direcții
Date suplimentare
Lățime totală CAD: 30 mm
Înălțime totală CAD: 47 mm
Adâncime totală CAD: 85 mm
Rezistență la spălarea cu apă sub presiune: 7000000 Pa la 55 °C, distanță: 0,1 m
Durată de viață mecanică: 1.000.000 de cicluri
Afișaj dispozitiv: Element de bază
Caracteristici de mediu
Tratament de protecție: TH
Temperatura ambiantă de depozitare: -40...70 °C
Temperatura ambiantă de funcționare: -25...70 °C
Clasa de protecție electrică la atingere: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde și certificări
Standarde: JIS C8201-5-1, UL 508, CSA C22.2 nr. 14, IEC 60947-5-1, IEC 60947-5-4, IEC 60947-1, JIS C8201-1
Certificări de produs: DNV, listat UL, LROS (Lloyds register of shipping), BV, CSA
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27, 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
