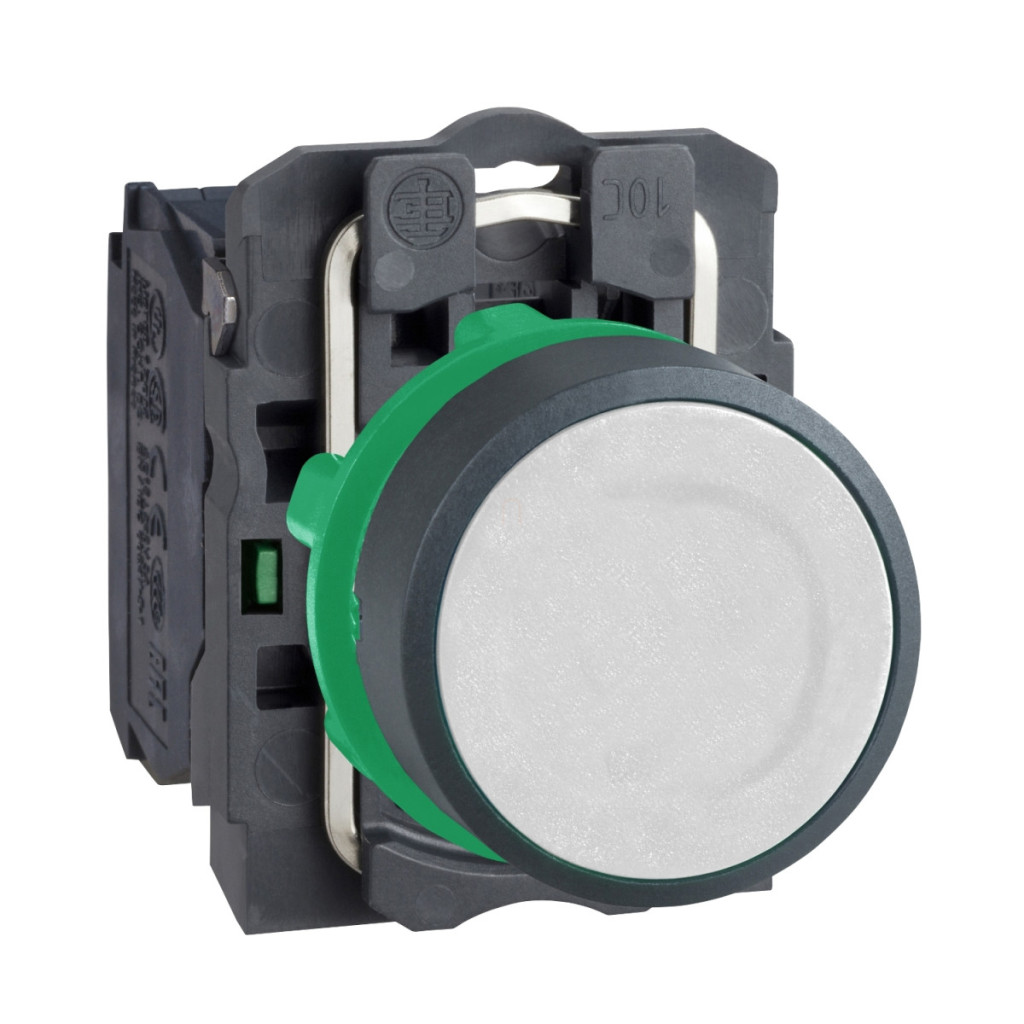

Butonul Schneider Electric Harmony XB5 seria XB5AA11 este un dispozitiv de control industrial profesional de înaltă calitate, care asigură o funcționare fiabilă în diverse aplicații de automatizare și control. Acest buton alb, fără marcaje, cu diametrul de 22 mm, are un design compact și funcțional, care se potrivește perfect mediilor industriale moderne. Designul tehnic al produsului oferă o serie de caracteristici avantajoase. Butonul XB5AA11 are o carcasă din plastic, un design încastrat, o culoare albă, funcționare cu revenire prin arc și un contact 1NO (normal deschis). Dispozitivul, care este echipat cu un inel de fixare din plastic, poate fi instalat cu ușurință într-o deschidere standard de 22,5 mm a panoului. Capul indicator rotund standard și cadrul din plastic gri închis conferă un aspect elegant. Funcționarea cu rupere lentă a contactelor crește fiabilitatea și durata de viață a dispozitivului. Produsul este echipat cu terminale de tip șurub, care permit conectarea firelor cu capete de cablu cu o secțiune transversală de până la 2 × 1,5 mm² sau 1 × 0,22...2 × 2,5 mm² fără capete de cablu, în conformitate cu standardul IEC 60947-1. Designul capului șurubului este compatibil cu mai multe tipuri de șurubelnițe: cruciformă (Philips nr. 1 și Pozidriv nr. 1) și plată (Ø4 mm și Ø5,5 mm). Terminalele de conectare sunt fabricate din aliaj de argint (Ag/Ni), care asigură o conductivitate electrică excelentă. Cuplul de strângere al conexiunilor este de 0,8-1,2 N·m în conformitate cu IEC 60947-1. Butonul XB5AA11 are parametri tehnici remarcabili. Comutatorul are o tensiune nominală de izolare de 600 V (la gradul de poluare 3) conform IEC 60947-1, în timp ce rezistența nominală la tensiune de impuls este de 6 kV. Produsul are protecție IP66, IP67, IP69 și IP69K, fiind ideal pentru utilizarea în medii cu umiditate ridicată, praf și în locuri unde se efectuează curățarea regulată cu un jet de apă de înaltă presiune (7000000 Pa, la 55 °C, de la o distanță de 0,1 m). Produsul este, de asemenea, clasificat NEMA 13 și NEMA 4X și are rezistență la impact IK03 conform IEC 50102. Intervalul său de temperatură de funcționare este de la -40 °C la +70 °C, ceea ce permite utilizarea într-o gamă largă de medii industriale.
Schneider Electric Harmony XB5 - XB5AA11 - buton complet din plastic, Ø22, retur, 1NO, alb date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a produsului: XB5
Materialul plăcii frontale: Plastic, plastic gri închis
Tip cap: Standard
Material inel de fixare: Plastic
Diametru de montare: 22,5 mm
Formă cap unitate de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb, încastrat, nemarcat
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Cleme cu șurub, ≤ 2 x 1,5 mm² capăt de cablu conform IEC 60947-1; Cleme cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Descrierea terminalului ISO n°1: (13-14)NO
Parametri tehnici
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Aplicare contact: Contacte standard
Deschidere pozitivă: Conform anexei K la IEC 60947-5-1
Cursă de acționare: 1,5 mm (schimbare de stare electrică NO); 2,6 mm (cursă completă); 4,3 mm
Forță de acționare: 3,5 N fără schimbare de stare electrică; 3,8 N
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Forma capului șurubului: Compatibil cu șurubelnița Philips 1; Compatibilă cu șurubelnița Pozidriv 1; Compatibilă cu șurubelnița plată Ø 4 mm; Compatibil cu șurubelniță plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip cartuș 10 A gG conform IEC 60947-5-1
[Ith] curent termic convențional în aer liber: 10 A conform IEC 60947-5-1
[Ui] tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
[Uimp] tensiune nominală de impuls: 6 kV conform IEC 60947-1
Caracteristici de funcționare
[Ie] curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Durată de viață electrică: 1.000.000 de cicluri AC-15, 2 A la 230 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 de cicluri AC-15, 3 A la 120 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 cicluri AC-15, 4 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 cicluri DC-13, 0,2 A la 110 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C; 1.000.000 cicluri DC-13, 0,5 A la 24 V, viteză de funcționare <3600 cicluri/h, factor de încărcare: 0,5 conform IEC 60947-5-1 Anexa C. 5 V și 1 mA într-un mediu curat conform IEC 60947-5-4; Λ < 10exp(-8) la 17 V și 5 mA într-un mediu curat conform IEC 60947-5-4
Caracteristici de mediu
Grad de protecție: TH
Temperatura aerului ambiant pentru depozitare: -40…70 °C
Temperatura aerului ambiant pentru funcționare: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529; IP67; IP69; IP69K
Grad de protecție NEMA: NEMA 13; NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Standarde: UL 508; IEC 60947-5-4; CSA C22.2 Nr. 14; JIS C8201-5-1; IEC 60947-5-1; IEC 60947-1; JIS C8201-1 Certificări de produs: DNV; CSA; Listat UL; LROS (Lloyds register of shipping); BV Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6 Rezistență la impact: 30 gn (durată = 18 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație cu undă semisinusoidală conform IEC 60068-2-27
