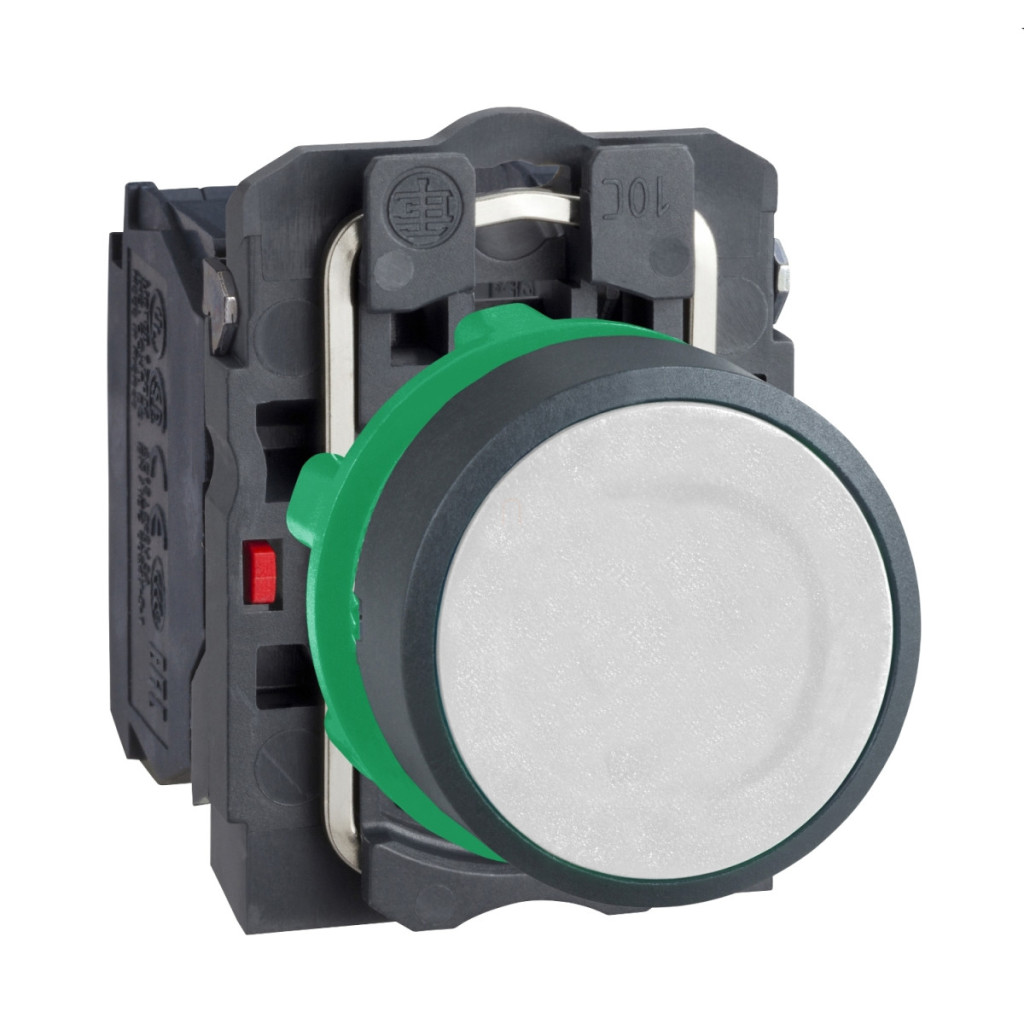

Butonul Schneider Electric Harmony XB5 seria XB5AA15 este un element de control complet și profesional, conceput pentru utilizarea în medii industriale. Acest buton din plastic alb, cu suprafață netedă și fără marcaje, are un diametru de montare de 22 mm, care este standardul industrial, ceea ce îl face ușor de instalat în majoritatea dulapurilor de comutare și panourilor de control. Designul tehnic al produsului asigură o durabilitate excelentă în utilizarea industrială de zi cu zi. Butonul are o funcție de revenire cu arc, ceea ce înseamnă că revine automat la poziția inițială după eliberare. Configurația sa de contact este 1NO + 1NC (un contact normal deschis și unul normal închis), ceea ce îl face potrivit pentru o gamă largă de sarcini de comutare. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și rezistență la uzură. Produsul are o durată de viață mecanică excepțional de lungă, de 10 milioane de cicluri de comutare, ceea ce înseamnă o fiabilitate excepțională chiar și pe termen lung. Butonul are opțiuni de conectare flexibile, cu terminale cu șurub care permit conectarea firelor cu o secțiune transversală maximă de 2 x 1,5 mm² cu capete de cablu sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Designul șurubului este compatibil cu mai multe tipuri de șurubelnițe: Phillips (Philips 1 și Pozidriv 1) și plate (Ø 4 mm și Ø 5,5 mm). Cuplul de strângere este între 0,8 și 1,2 Nm, ceea ce este optim conform standardului IEC 60947-1. Butonul XB5AA15 are o rezistență excelentă la mediul înconjurător, cu clase de protecție IP66, IP67, IP69 și IP69K, oferind protecție completă împotriva prafului și un grad ridicat de protecție împotriva apei, inclusiv curățarea cu jeturi de apă de înaltă presiune și temperatură. Produsul poate rezista la spălarea cu presiune înaltă (7000000 Pa la 55 °C, de la o distanță de 0,1 m). Este clasificat NEMA 13 și NEMA 4X, o dovadă suplimentară a rezistenței sale excelente la mediul înconjurător. Intervalul de temperatură de funcționare este extrem de larg: poate fi utilizat între -40 °C și +70 °C, ceea ce garantează o funcționare fiabilă chiar și în condiții de mediu extreme.
Schneider Electric Harmony XB5 - XB5AA15 - buton complet din plastic, Ø22, retur, 1NO+1NC, alb date tehnice
Caracteristici de bază
Familia de produse: Harmony XB5
Tipul produsului: Buton
Denumirea scurtă a dispozitivului: XB5
Material placă frontală: Plastic, plastic gri închis
Tip cap: Standard
Material colier de montare: Plastic
Diametru de montare: 22,5 mm
Forma capului unității de semnalizare: Rotundă
Tip acționare: Revenire cu arc
Profil acționare: Alb, plat, nemarcat
Contacte și conexiuni
Tipul și compoziția contactului: 1 NO + 1 NC
Funcționarea contactului: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, <= 2 x 1,5 mm² capăt de cablu, conform IEC 60947-1; Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără capăt de cablu, conform IEC 60947-1
Descrierea terminalelor ISO n°1: (21-22)NC, (13-14)NO
Material contact: Aliaj de argint (Ag/Ni)
Dimensiuni
Înălțime: 42 mm
Lățime: 30 mm
Adâncime: 52 mm
Caracteristici electrice
Curent termic convențional de răcire în aer liber [Ith]: 10 A conform IEC 60947-5-1
Tensiune nominală de izolare [Ui]: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls [Uimp]: 6 kV conform IEC 60947-1
Curent nominal de funcționare [Ie]: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1; 6 A la 120 V, AC-15, A600 conform IEC 60947-5-1; 0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1; 0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1; 0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1; 1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Caracteristici de funcționare
Cursă de funcționare: 1,5 mm (schimbare de stare electrică NC); 2,6 mm (schimbare de stare electrică NO); 4,3 mm (cursă completă)
Forță de funcționare: 3,5 N schimbare de stare electrică NC; 3,8 N schimbare de stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8…1,2 N.m conform IEC 60947-1
Caracteristici de protecție
Rezistență la spălare cu presiune înaltă: 7000000 Pa la 55 °C, distanță: 0,1 m
Grad de protecție IP: IP66 conform IEC 60529; IP67; IP69; IP69K
Grad de protecție NEMA: NEMA 13; NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Condiții de mediu
Tratament de protecție: TH
Temperatura ambiantă în timpul depozitării: -40…70 °C
Temperatura ambiantă în timpul funcționării: -40…70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Certificate și conformitate
Certificate de produs: DNV; CSA; UL; LROS (Lloyds Register of Shipping); BV
Standarde: UL 508; IEC 60947-1; IEC 60947-5-1; CSA C22.2 Nr. 14; JIS C8201-5-1; IEC 60947-5-4; JIS C8201-1
Rezistență la vibrații și șocuri
Rezistență la vibrații: 5 gn (f= 2…500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) pentru accelerație semionduală conform IEC 60068-2-27; 50 gn (durată = 11 ms) pentru accelerație semionduală conform IEC 60068-2-27
