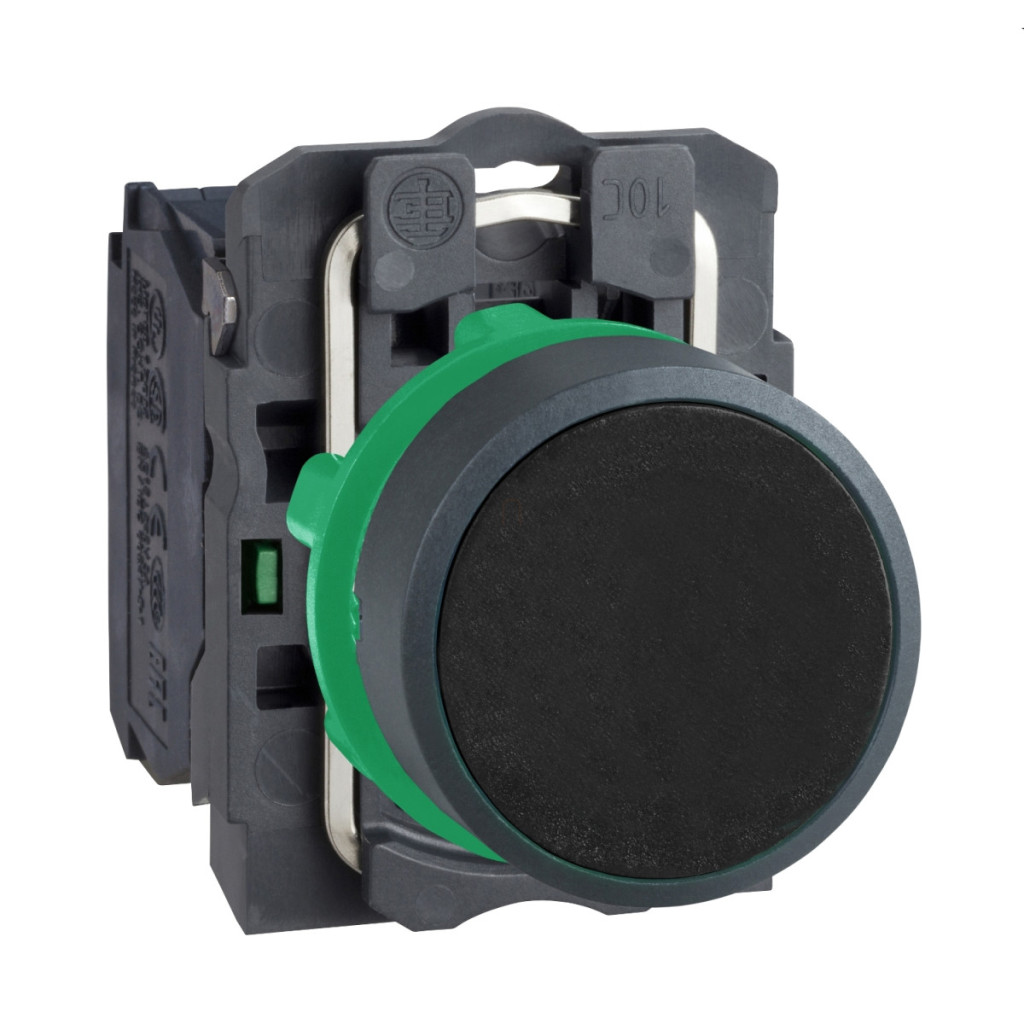

Butonul din plastic Schneider Electric Harmony XB5 XB5AA21 este un element de control industrial de calitate profesională, fiind alegerea perfectă pentru sistemele de automatizare și control. Acest buton negru, fără marcaje, încastrat, oferă fiabilitate și durabilitate excelente pentru utilizarea în medii industriale. Produsul face parte din gama Harmony XB5, care reprezintă gama Schneider Electric de dispozitive fiabile de control și semnalizare. Butonul are un design standard al capului, o carcasă din plastic gri închis și se potrivește într-un orificiu de montare standard de 22,5 mm. Acțiunea de revenire a arcului asigură revenirea automată a butonului la poziția inițială după eliberarea presiunii. Elementul comutator are 1 contact NO (normal deschis), care funcționează în modul de întrerupere lentă, optimizând comutarea electrică. Butonul XB5AA21 are parametri tehnici remarcabili. Produsul are o înălțime de 42 mm, o lățime de 30 mm și o adâncime de 52 mm, astfel încât designul său compact nu ocupă mult spațiu pe panoul de control. Contactele sunt realizate din aliaj de argint (Ag/Ni), ceea ce asigură o conductivitate electrică excelentă și o durată lungă de viață. Conectarea se face cu borne cu șurub, care acceptă fire cu o secțiune maximă de 2 x 1,5 mm² cu capete de cablu (conform IEC 60947-1) sau 1 x 0,22...2 x 2,5 mm² fără capete de cablu. Șuruburile sunt compatibile atât cu șurubelnițele cu cap cruciform (Philips nr. 1, Pozidriv nr. 1), cât și cu cele plate (Ø 4 mm, Ø 5,5 mm). XB5AA21 are caracteristici electrice remarcabile. Curentul termic convențional măsurat în aer liber (Ith) de 10 A în conformitate cu IEC 60947-5-1. Tensiunea nominală de izolare (Ui) este de 600 V (la gradul de poluare 3), iar tensiunea nominală de impuls (Uimp) este de 6 kV în conformitate cu IEC 60947-1. Curentul nominal de funcționare (Ie) poate fi utilizat într-o varietate de intervale: în categoria AC-15, 3 A la 240 V, 6 A la 120 V sau 1,2 A la 600 V; în categoria DC-13, 0,1 A la 600 V, 0,27 A la 250 V sau 0,55 A la 125 V. Protecția împotriva scurtcircuitelor este asigurată de o siguranță de tip gG de 10 A, în conformitate cu IEC 60947-5-1.
Schneider Electric Harmony XB5 - XB5AA21 - buton complet din plastic, Ø22, retur, 1NO, negru date tehnice
Caracteristici principale
Familia de produse: Harmony XB5
Tipul produsului sau al componentei: Buton
Denumirea scurtă a dispozitivului: XB5
Materialul plăcii frontale: Plastic, plastic gri închis
Tipul capului: Standard
Materialul colierului de fixare: Plastic
Diametru de montare: 22,5 mm
Unitate de vânzare: 1
Formă cap unitate de semnal: Rotundă
Tip operator: Revenire cu arc
Profil operator: Negru încastrat, nemarcat
Tip și compoziție contact: 1 NO
Funcționare contact: Întrerupere lentă
Conexiuni - terminale: Terminale cu șurub, capăt de cablu <= 2 x 1,5 mm² conform IEC 60947-1
Terminale cu șurub, 1 x 0,22...2 x 2,5 mm² fără papuci de cablu conform IEC 60947-1 Informații suplimentare Înălțime: 42 mm Lățime: 30 mm Adâncime: 52 mm Descrierea terminalului ISO n°1: (13-14)NO
Rezistență la spălare cu presiune înaltă: 7.000.000 Pa la 55 °C, distanță: 0,1 m
Utilizarea contactelor: Contacte standard
Deschidere pozitivă: Niciuna
Cursă de acționare: 2,6 mm (fără schimbare de stare electrică NO)
4,3 mm (cursă completă)
Forță de acționare: 3,8 N fără schimbare de stare electrică NO
Durată de viață mecanică: 10.000.000 de cicluri
Cuplu de strângere: 0,8...1,2 N.m conform IEC 60947-1
Caracteristici electrice
Forma capului șurubului: Compatibil cu șurubelnița Philips 1
Compatibil cu șurubelnița Pozidriv 1
Compatibil cu șurubelnița plată Ø 4 mm
Compatibil cu șurubelnița plată Ø 5,5 mm
Material contact: Aliaj de argint (Ag/Ni)
Protecție la scurtcircuit: Siguranță tip cartuș 10 A gG conform IEC 60947-5-1
Curent termic convențional măsurat în aer liber: 10 A conform IEC 60947-5-1
Tensiune nominală de izolație: 600 V (grad de poluare 3) conform IEC 60947-1
Tensiune nominală de impuls: 6 kV conform IEC 60947-1
Curent nominal de funcționare: 3 A la 240 V, AC-15, A600 conform IEC 60947-5-1
6 A la 120 V, AC-15, A600 conform IEC 60947-5-1
0,1 A la 600 V, DC-13, Q600 conform IEC 60947-5-1
0,27 A la 250 V, DC-13, Q600 conform IEC 60947-5-1
0,55 A la 125 V, DC-13, Q600 conform IEC 60947-5-1
1,2 A la 600 V, AC-15, A600 conform IEC 60947-5-1
Condiții de mediu
Tratament de protecție: TH Temperatura aerului ambiant pentru depozitare: -40...70 °C Temperatura aerului ambiant pentru funcționare: -40...70 °C
Categorie de supratensiune: Clasa II conform IEC 60536
Grad de protecție IP: IP66 conform IEC 60529
IP67, IP69, IP69K
Grad de protecție NEMA: NEMA 13, NEMA 4X
Grad de protecție IK: IK03 conform IEC 50102
Certificate și conformitate
Standarde: IEC 60947-1, UL 508, JIS C8201-5-1, IEC 60947-5-4, IEC 60947-5-1, CSA C22.2 Nr. 14, JIS C8201-1
Certificări de produs: DNV, CSA, listat UL, LROS (Lloyds Register of Shipping), BV
Rezistență la vibrații: 5 gn (f= 2...500 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 30 gn (durată = 18 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
50 gn (durată = 11 ms) accelerație semiondă sinusoidală conform IEC 60068-2-27
